Toyota PIXIS VANBACK DOOR LOCK & HINGE

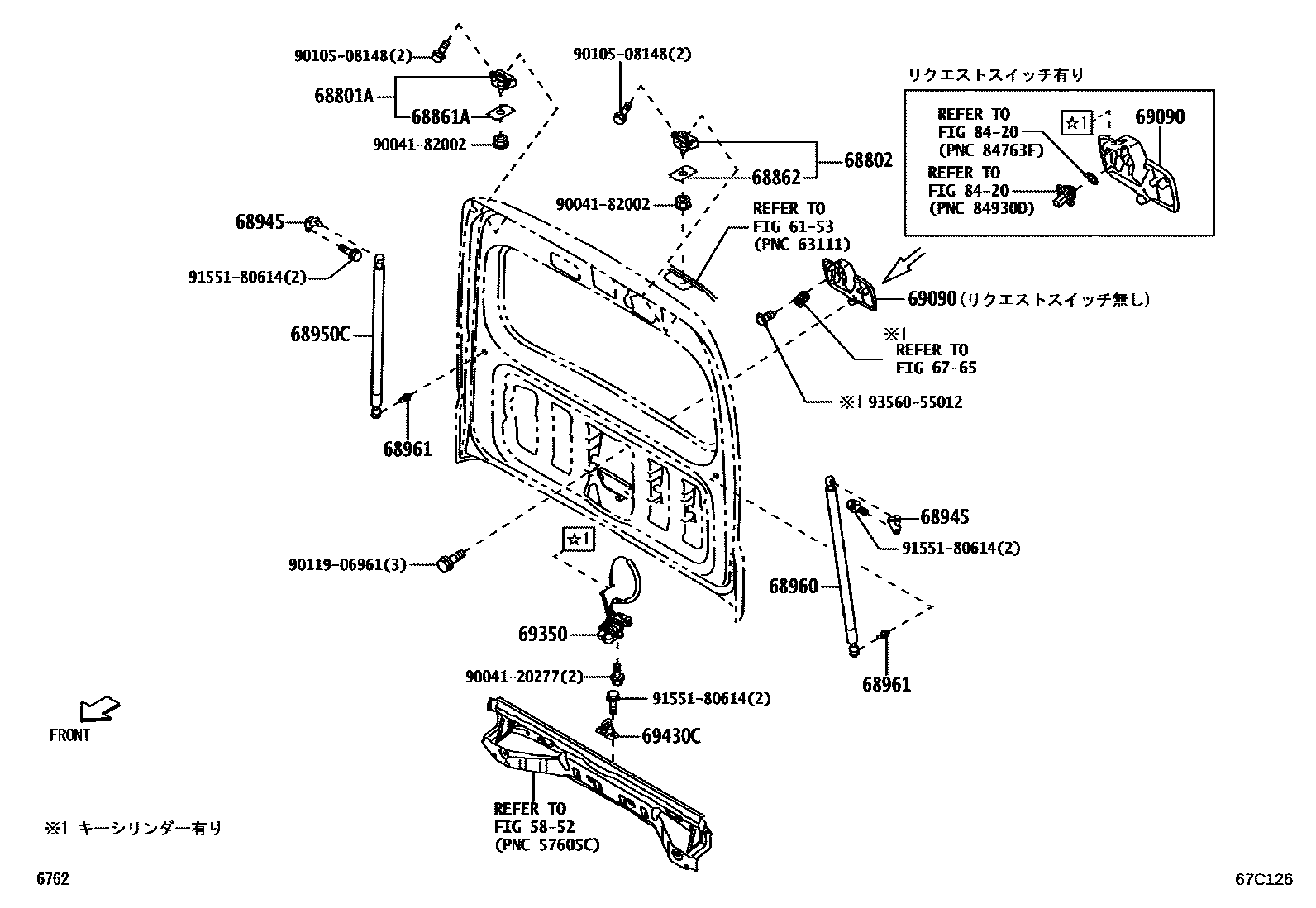

Parts diagram
5852
6153
6765
68801AHINGE SUB-ASSY, BACK DOOR, UPPER
main68801-B5040i¥1,390202112
68802HINGE SUB-ASSY, BACK DOOR, UPPER LH
main68801-B5040i¥1,390202112
68861APAD, BACK DOOR HINGE
main68838-B5010i¥390202112
68862PAD, BACK DOOR HINGE
main68838-B5010i¥390202112
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-B5020i¥600202112
68950CSTAY ASSY, BACK DOOR, RH
main68950-B5120i¥6,000202112
68960STAY ASSY, BACK DOOR, LH
main68960-B5110i¥6,000202112
68961BOLT, BACK DOOR STAY
main68459-87202i¥750202112
69090HANDLE ASSY, BACK DOOR, OUTSIDE
main69090-B5050-C1i202112
MATERIAL COLOR BLACK
main69090-B5050-C1i202112
main69090-B5090-C1i202112
MATERIAL COLOR BLACK
69350LOCK ASSY, BACK DOOR
main69350-B5130i¥11,500202112
main69350-B5140i¥11,500202112
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-B5020i¥980202112
8420
9004120277
main90041-20277¥140
9004182002
main90041-82002¥160
9010508148
main90105-08148¥80
9011906961
main90119-06961¥60
9155180614
main91551-80614¥60
9356055012
main93560-55012¥120

21 parts on this diagram · 1 diagram in section
