Toyota PIXIS EPOCHHOOD LOCK & HINGE

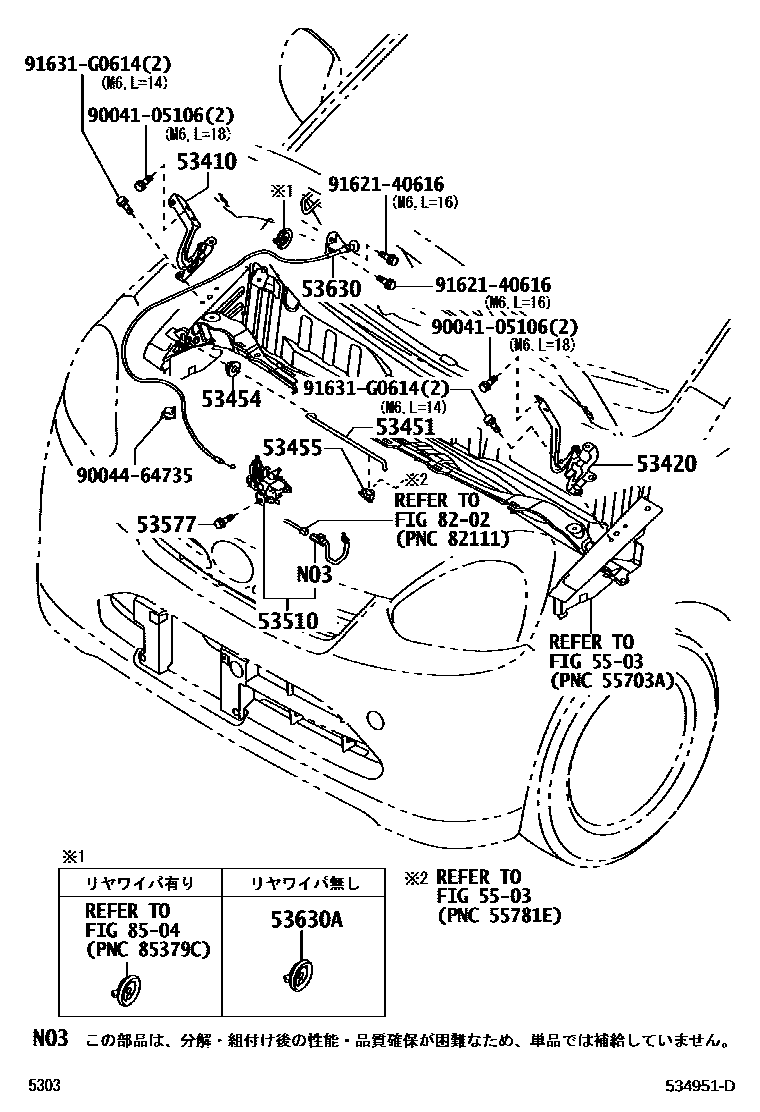

Parts diagram
53410HINGE ASSY, HOOD, RH
main53401-B2201i¥2,840201204-201704
53420HINGE ASSY, HOOD, LH
main53402-B2181i¥2,840201204-201307
53451ROD, HOOD SUPPORT
main53451-B2122i¥780201204-201307
53454CLIP, HOOD SUPPORT ROD
main53454-B2020i¥220201204-201307
53455CLAMP, HOOD SUPPORT ROD
main53455-B2140i¥280201204-201503
sub53455-B2220¥360
main53455-B2220i¥360201503-201704
53510LOCK ASSY, HOOD
main53510-B2390i¥3,610201204-201704
53577BOLT, HOOD LOCK
main91511-G0612i¥110201204-201704
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-B2290i¥1,500201204-201307
53630AGROMMET(FOR HOOD LOCK CONTROL CABLE)
main85373-B2010i¥120201204-201307
5503
8202
8504
9004105106
main90041-05106¥160
9004464735
main90044-64735¥120
9162140616
main91621-40616¥80
91631G0614
main91631-G0614¥60

16 parts on this diagram · 1 diagram in section
