Toyota PIXIS EPOCHEXHAUST PIPE

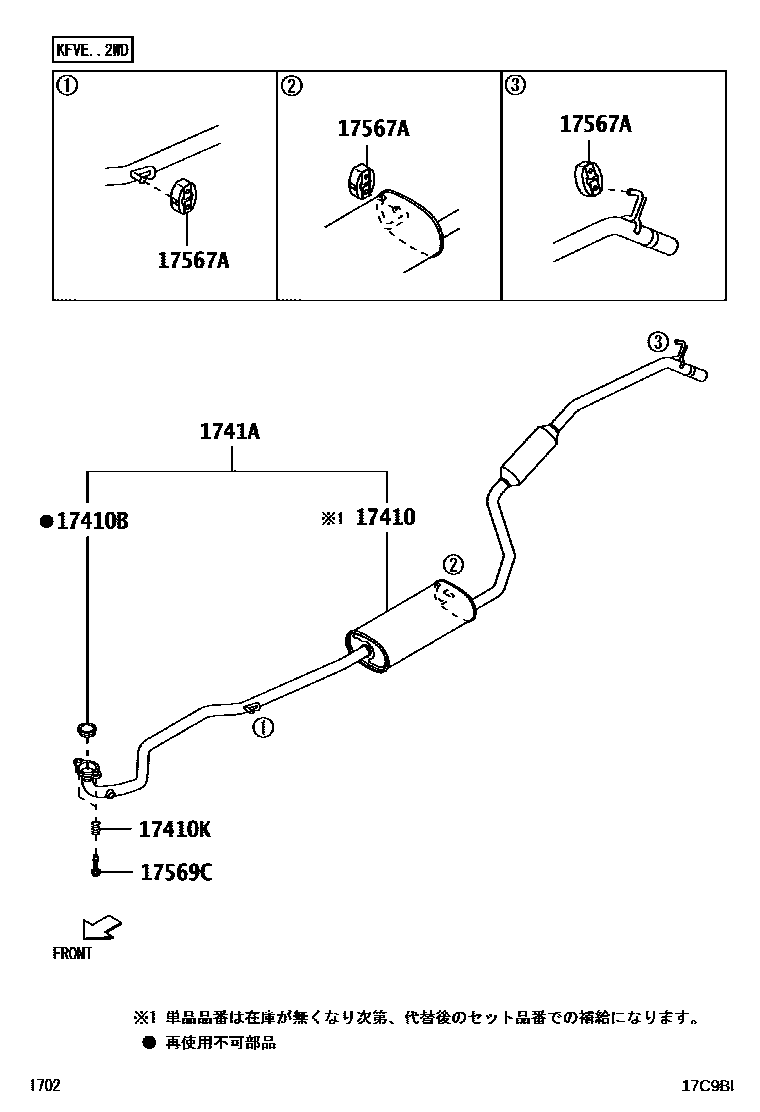

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-B2310i¥38,500201204-201307
sub17410-B2600¥30,400
main17410-B2381i¥37,900201204-201305
sub17410-B2520¥37,900
main17410-B2390i¥30,000201307-201704
sub17410-B9020¥36,500
main17410-B2510i¥30,000201307-201512
sub17410-B2630¥30,000
main17410-B2520i¥37,900201305-201307
sub17410-B2660¥30,000
main17410-B2760i¥40,100201512-201606
sub17410-B2860¥30,100
main17410-B2860i¥30,100201606-201704
17410BGASKET, EXHAUST PIPE
main17451-B1020i¥1,570201204-201704
17410KSPRING, EXHAUST PIPE
main17152-97201i¥990201204-201307
1741APIPE SET, EXHAUST
main17410-B9020i¥36,500201307-201704
main17410-B9070i¥36,900201204-201307
main17410-B9080i¥36,500201307-201512
main17410-B9100i¥36,500201204-201307
main17410-B9200i¥36,600201512-201704
17567ACUSHION, EXHAUST PIPE SUPPORT, NO.2
main17567-B2020i¥770201204-201307
17569CBOLT, EXHAUST PIPE SUPPORT
main17569-97201i¥570201204-201307

6 parts on this diagram · 2 diagrams in section
