Toyota NOAH/VOXYFRONT DOOR LOCK & HANDLE

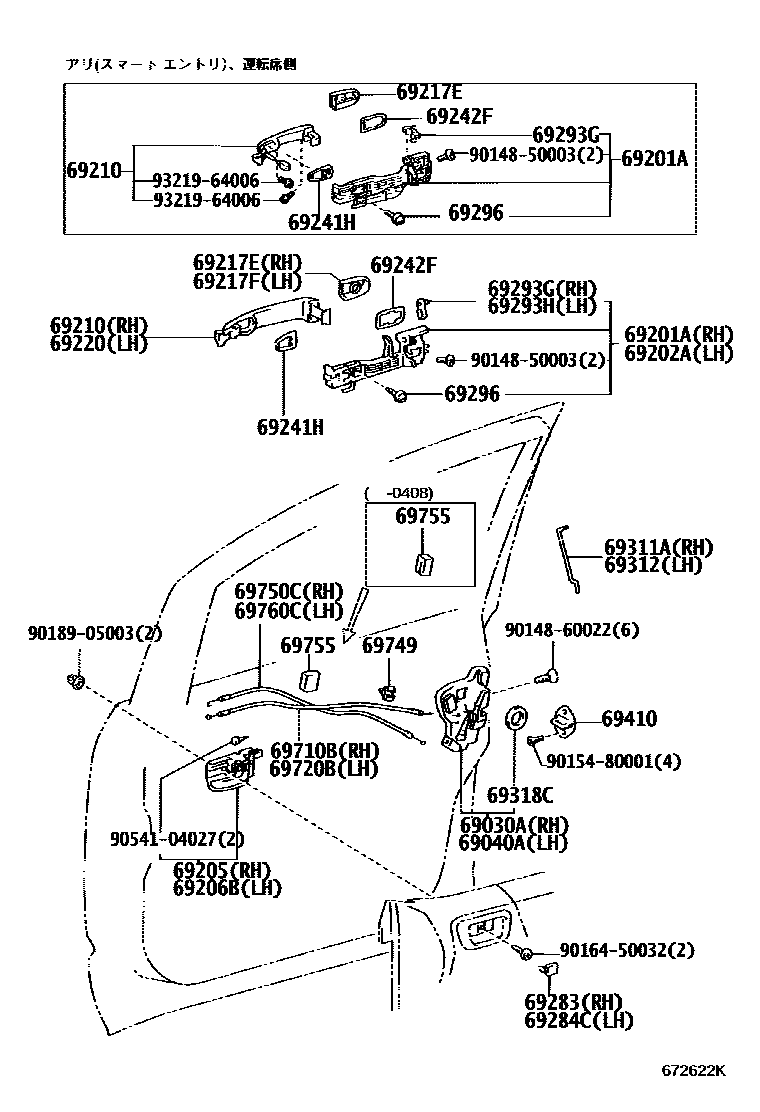

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-33241i¥18,000200111-200408
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-13051i¥15,500200111-200408
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-28010i¥3,620200111-200408
main69201-28021i¥5,300200408
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-28010i¥3,620200111-200408
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-12190-B0i200111-200408
*CR,STONE,TRIM1#
sub69205-12190¥3,950
main69205-12190-B0i200308-200407
sub69205-12190¥3,950
main69205-12190-B0i200212-200308
sub69205-12190¥3,950
main69205-12190-B0i200212-200308
sub69205-12190¥3,950
main69205-12190-B4i200408-200706
*CR,GRAY,TRIM1#
sub69205-12190¥3,950
main69205-12190-E0i200308-200407
sub69205-12190¥3,950
main69205-12190-E0i200111-200408
FAWN,TRIM4#
sub69205-12190¥3,950
main69205-12190-E0i200304-200308
sub69205-12190¥3,950
main69205-12190-E0i200408-200706
*CR,FAWN,TRIM4#
sub69205-12190¥3,950
main69205-12200-B0i200111-200408
STONE,TRIM1#
sub69205-12200¥3,040
main69205-12200-B5i200408-200706
GRAY,TRIM1#
sub69205-12200¥3,040
main69205-12200-E0i200111-200706
FAWN,TRIM4#
sub69205-12200¥3,040
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-12190-B0i200212-200308
sub69206-12190¥3,950
main69206-12190-B0i200212-200308
sub69206-12190¥3,950
main69206-12190-B0i200308-200407
sub69206-12190¥3,950
main69206-12190-B0i200111-200408
*CR,STONE,TRIM1#
sub69206-12190¥3,950
main69206-12190-B4i200408-200706
*CR,GRAY,TRIM1#
sub69206-12190¥3,950
main69206-12190-E0i200304-200308
sub69206-12190¥3,950
main69206-12190-E0i200408-200706
*CR,FAWN,TRIM4#
sub69206-12190¥3,950
main69206-12190-E0i200111-200408
FAWN,TRIM4#
sub69206-12190¥3,950
main69206-12190-E0i200308-200407
sub69206-12190¥3,950
main69206-12200-B0i200111-200408
STONE,TRIM1#
sub69206-12200¥3,040
main69206-12200-B5i200408-200706
GRAY,TRIM1#
sub69206-12200¥3,040
main69206-12200-E0i200111-200706
FAWN,TRIM4#
sub69206-12200¥3,040
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-44030-A3i200408-200706
sub69210-44030¥8,500
main69210-44030-A4i200408-200706
sub69210-44030¥8,500
main69210-44030-B3i200408-200706
sub69210-44030¥8,500
main69210-44030-B4i200408-200706
sub69210-44030¥8,500
main69210-44030-D0i200408-200706
sub69210-44030¥8,500
main69210-44030-D2i200408-200706
sub69210-44030¥8,500
main69210-44030-E3i200408-200706
sub69210-44030¥8,500
main69210-44030-J4i200408-200706
sub69210-44030¥8,500
main69210-58010i¥2,590200207-200308
main69210-58010i¥2,590200212-200308
main69210-58010i¥2,590200404-200405
main69210-58010i¥2,590200308-200407
main69210-58010i¥2,590200301-200306
main69210-58010i¥2,590200207-200308
main69210-58010i¥2,590200607-200705
main69210-58010i¥2,590200504
main69211-28070-A0i200111-200706
SUPER WHITE 2,040
sub69211-28070¥2,580
main69211-28070-A1i200111-200706
WHITE PM.,042
sub69211-28070¥2,580
main69211-28070-B0i200111-200706
SILVER ME.,1D4
sub69211-28070¥2,580
main69211-28070-B1i200111-200706
DARK GRAY M.M.,1E2
sub69211-28070¥2,580
main69211-28070-C1i200408-200706
BLACK,202
sub69211-28070¥2,580
main69211-28070-D0i200111-200706
BORDEAUX MC.,3P2
sub69211-28070¥2,580
main69211-28070-D1i200111-200408
LT.ROSE M.M.,3Q1
sub69211-28070¥2,580
main69211-28070-D6i200408-200706
RED MC.,3M8
sub69211-28070¥2,580
main69211-28070-E1i200408-200706
BEIGE ME.,4R4
sub69211-28070¥2,580
main69211-28070-F0i200111-200408
YELLOW PM,591
sub69211-28070¥2,580
main69211-28070-J0i200111-200408
DARK BLUE MC,8Q7
sub69211-28070¥2,580
main69211-28070-R4i200304-200308
sub69211-28070¥2,580
main69211-28070-R4i200308-200407
sub69211-28070¥2,580
main69211-28070-R6i200408-200706
DARK BLUE MC.,8P8
sub69211-28070¥2,580
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-28010-A0i200111-200706
SUPER WHITE 2,040
sub69217-28010¥550
main69217-28010-A1i200111-200706
WHITE PM.,042
sub69217-28010¥550
main69217-28010-B0i200111-200706
SILVER ME.,1D4
sub69217-28010¥550
main69217-28010-B1i200111-200706
DARK GRAY M.M.,1E2
sub69217-28010¥550
main69217-28010-C1i200408-200706
BLACK,202
sub69217-28010¥550
main69217-28010-D0i200111-200706
BORDEAUX MC.,3P2
sub69217-28010¥550
main69217-28010-D1i200111-200408
LT.ROSE M.M.,3Q1
sub69217-28010¥550
main69217-28010-D6i200408-200706
RED MC.,3M8
sub69217-28010¥550
main69217-28010-E1i200408-200706
BEIGE ME.,4R4
sub69217-28010¥550
main69217-28010-F0i200111-200408
YELLOW PM,591
sub69217-28010¥550
main69217-28010-J0i200111-200408
DARK BLUE MC,8Q7
sub69217-28010¥550
main69217-28010-R4i200308-200407
sub69217-28010¥550
main69217-28010-R4i200304-200308
sub69217-28010¥550
main69217-28010-R6i200408-200706
DARK BLUE MC.,8P8
sub69217-28010¥550
main69217-58010i¥550200207-200308
main69217-58010i¥550200504
main69217-58010i¥550200207-200308
main69217-58010i¥550200212-200308
main69217-58010i¥550200404-200405
main69217-58010i¥550200308-200407
main69217-58010i¥550200607-200705
main69217-58010i¥550200301-200306
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-28010-A0i200111-200706
SUPER WHITE 2,040
sub69217-28010¥550
main69217-28010-A1i200111-200706
WHITE PM.,042
sub69217-28010¥550
main69217-28010-B0i200111-200706
SILVER ME.,1D4
sub69217-28010¥550
main69217-28010-B1i200111-200706
DARK GRAY M.M.,1E2
sub69217-28010¥550
main69217-28010-C1i200408-200706
BLACK,202
sub69217-28010¥550
main69217-28010-D0i200111-200706
BORDEAUX MC.,3P2
sub69217-28010¥550
main69217-28010-D1i200111-200408
LT.ROSE M.M.,3Q1
sub69217-28010¥550
main69217-28010-D6i200408-200706
RED MC.,3M8
sub69217-28010¥550
main69217-28010-E1i200408-200706
BEIGE ME.,4R4
sub69217-28010¥550
main69217-28010-F0i200111-200408
YELLOW PM,591
sub69217-28010¥550
main69217-28010-J0i200111-200408
DARK BLUE MC,8Q7
sub69217-28010¥550
main69217-28010-R4i200308-200407
sub69217-28010¥550
main69217-28010-R4i200304-200308
sub69217-28010¥550
main69217-28010-R6i200408-200706
DARK BLUE MC.,8P8
sub69217-28010¥550
main69217-58010i¥550200207-200308
main69217-58010i¥550200207-200308
main69217-58010i¥550200301-200306
main69217-58010i¥550200504
main69217-58010i¥550200607-200705
main69217-58010i¥550200308-200407
main69217-58010i¥550200212-200308
main69217-58010i¥550200404-200405
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-58010i¥2,590200607-200705
main69210-58010i¥2,590200301-200306
main69210-58010i¥2,590200207-200308
main69210-58010i¥2,590200207-200308
main69210-58010i¥2,590200212-200308
main69210-58010i¥2,590200404-200405
main69210-58010i¥2,590200308-200407
main69210-58010i¥2,590200504
main69211-28070-A0i200111-200706
SUPER WHITE 2,040
sub69211-28070¥2,580
main69211-28070-A1i200111-200706
WHITE PM.,042
sub69211-28070¥2,580
main69211-28070-B0i200111-200706
SILVER ME.,1D4
sub69211-28070¥2,580
main69211-28070-B1i200111-200706
DARK GRAY M.M.,1E2
sub69211-28070¥2,580
main69211-28070-C1i200408-200706
BLACK,202
sub69211-28070¥2,580
main69211-28070-D0i200111-200706
BORDEAUX MC.,3P2
sub69211-28070¥2,580
main69211-28070-D1i200111-200408
LT.ROSE M.M.,3Q1
sub69211-28070¥2,580
main69211-28070-D6i200408-200706
RED MC.,3M8
sub69211-28070¥2,580
main69211-28070-E1i200408-200706
BEIGE ME.,4R4
sub69211-28070¥2,580
main69211-28070-F0i200111-200408
YELLOW PM,591
sub69211-28070¥2,580
main69211-28070-J0i200111-200408
DARK BLUE MC,8Q7
sub69211-28070¥2,580
main69211-28070-R4i200304-200308
sub69211-28070¥2,580
main69211-28070-R4i200308-200407
sub69211-28070¥2,580
main69211-28070-R6i200408-200706
DARK BLUE MC.,8P8
sub69211-28070¥2,580
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-28060i¥450200111-200408
69242FPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-28020i¥540200111-200209
main69242-60030i¥450200210-200408
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69284-30040-B8i200111-200408
STONE,TRIM1#
sub69284-30040¥180
main69284-30040-E3i200111-200706
FAWN,TRIM4#
sub69284-30040¥180
main69284-30040-P5i200408-200706
GRAY,TRIM1#
sub69284-30040¥180
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-30040-B8i200111-200408
STONE,TRIM1#
sub69284-30040¥180
main69284-30040-E3i200111-200706
FAWN,TRIM4#
sub69284-30040¥180
main69284-30040-P5i200408-200706
GRAY,TRIM1#
sub69284-30040¥180
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i¥160200111-200408
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i¥160200111-200408
69296SCREW, DOOR INSIDE HANDLE
main69296-48010i¥130200111-200706
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-28040i¥700200111-200408
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-28040i¥700200111-200408
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i¥120200111-200408
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110i¥1,050200111-200408
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-28030i¥1,800200111-200408
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-28030i¥1,800200111-200408
69749CLAMP, FRONT DOOR LOCK LINK
main69749-30050i¥200200111-200408
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-28030i¥1,860200111-200408
69755SILENCER, FRONT DOOR LOCK LINK
main69759-44030i¥300200111-200408
main90950-06117i¥250200408
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69760-28030i¥1,860200111-200408
9014850003
main90148-50003¥60
9014860022
main90148-60022¥60
9015480001
main90154-80001¥170
9016450032
main90164-50032¥90
9018905003
main90189-05003¥130
9054104027
main90541-04027¥100
9321964006
main93219-64006¥190

34 parts on this diagram · 1 diagram in section
