Toyota NOAH/VOXYFRONT AXLE HUB

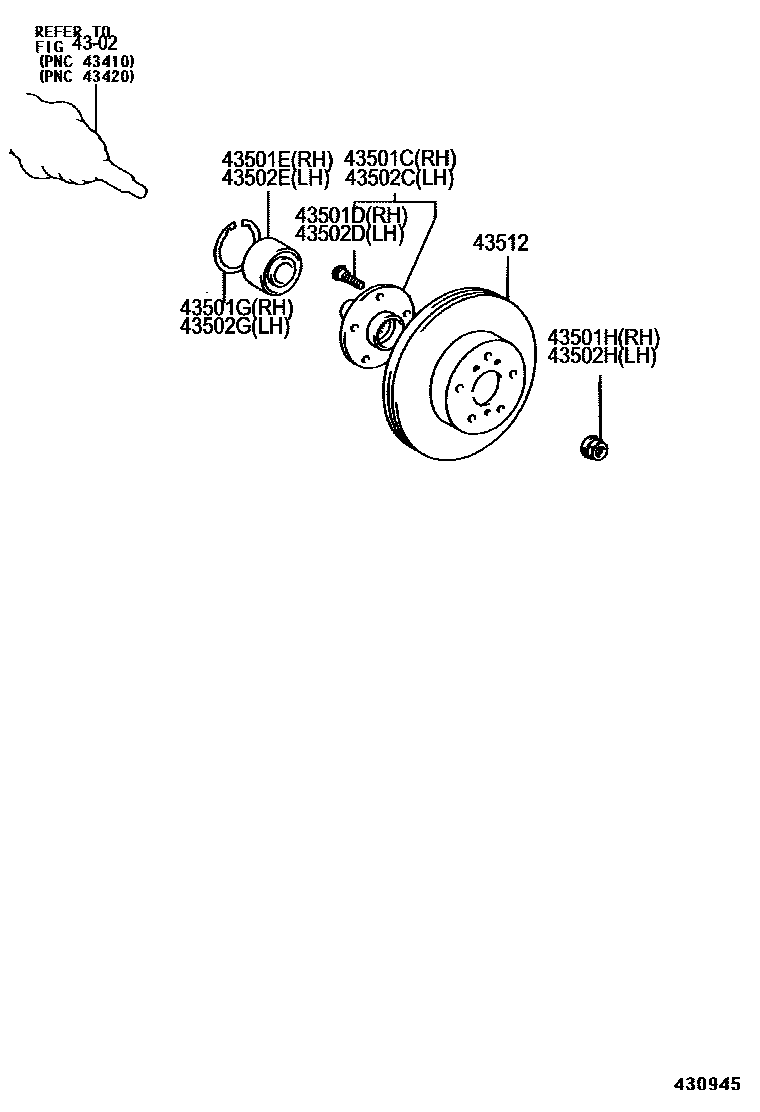

Parts diagram
4302
43501CHUB SUB-ASSY, FRONT AXLE, RH
main43502-42020i¥7,800200111-200408
43501DBOLT, HUB (FOR FRONT AXLE RH)
main90942-02070i¥390200111-200408
sub90942-02049¥240
43501EBEARING (FOR FRONT AXLE HUB RH)
main90369-43009i¥7,300200111-200408
43501GRING, HOLE SNAP (FOR FRONT AXLE HUB RH)
main90521-88001i¥230200111-200706
43501HNUT (FOR FRONT AXLE SHAFT RH)
main90177-22001i¥220200111-200408
43502CHUB SUB-ASSY, FRONT AXLE, LH
main43502-42020i¥7,800200111-200408
43502DBOLT, HUB (FOR FRONT AXLE LH)
main90942-02070i¥390200111-200408
sub90942-02049¥240
43502EBEARING (FOR FRONT AXLE HUB LH)
main90369-43009i¥7,300200111-200408
43502GRING, HOLE SNAP (FOR FRONT AXLE HUB LH)
main90521-88001i¥230200111-200706
43502HNUT (FOR FRONT AXLE SHAFT LH)
main90177-22001i¥220200111-200408
43512DISC, FRONT
main43512-44010i¥14,300200111-200408
sub43512-44011¥11,900
main43512-44011i¥11,900200408-200706

12 parts on this diagram · 1 diagram in section
