Toyota MIRAIBRAKE PEDAL & BRACKET

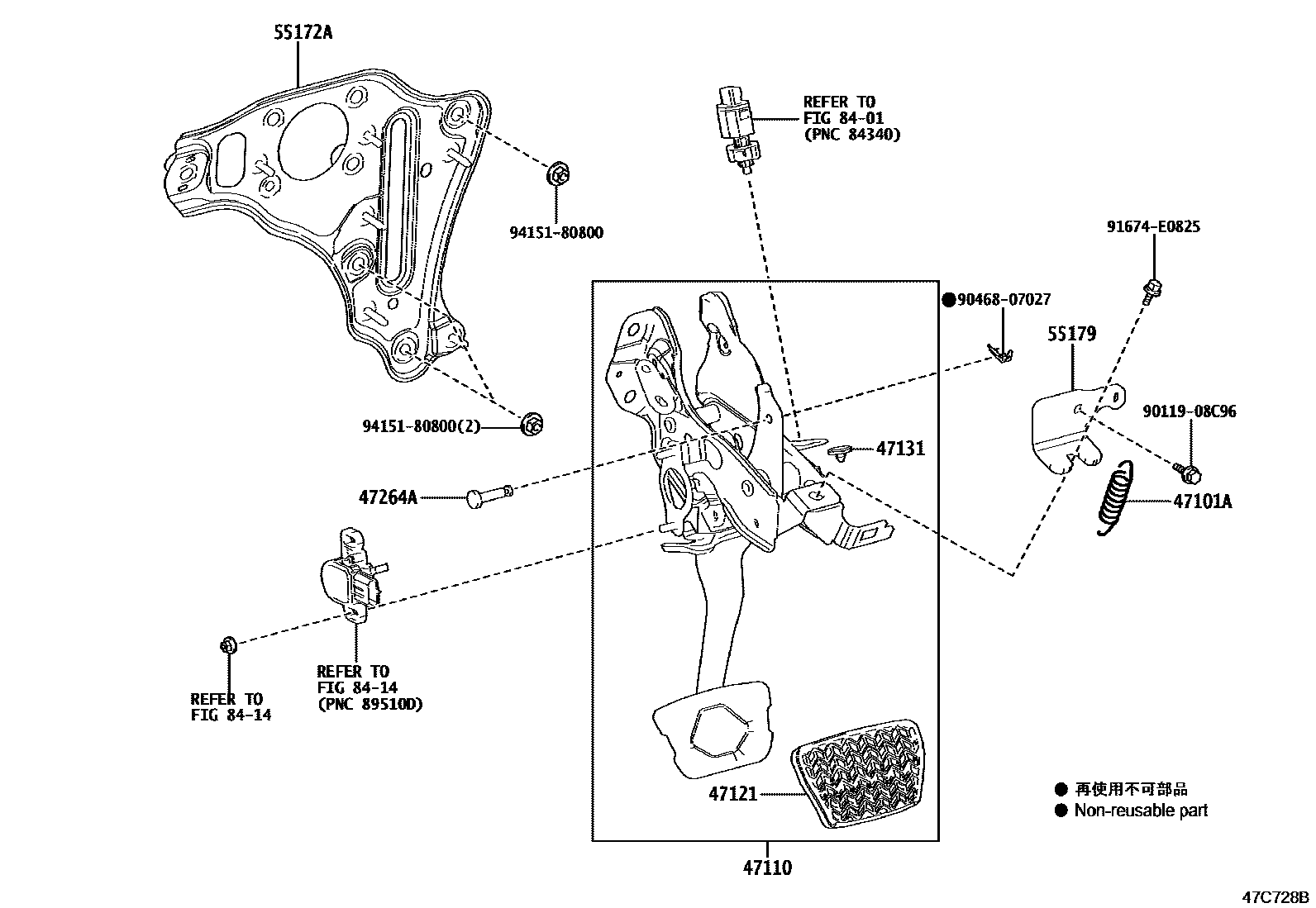

Parts diagram
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-15010i¥180202011-202411
47110SUPPORT ASSY, BRAKE PEDAL
main47110-62020i¥7,800202011-202411
47121PAD, BRAKE PEDAL
main47121-62010i¥520202011-202411
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i¥110202011-202411
47264APIN(FOR PUSH ROD)
main90240-08078i¥120202011-202411
55172ABASE, BRAKE PEDAL SUPPORT
main55172-50080i¥2,220202011-202411
55179REINFORCEMENT, BRAKE PEDAL SUPPORT
main55179-62050i¥660202011-202411
8401
8414
9011908C96
main90119-08C96¥80
9046807027
main90468-07027¥60
91674E0825
main91674-E0825¥100
9415180800
main94151-80800¥80

13 parts on this diagram · 1 diagram in section
