Toyota MIRAIBRAKE PEDAL & BRACKET

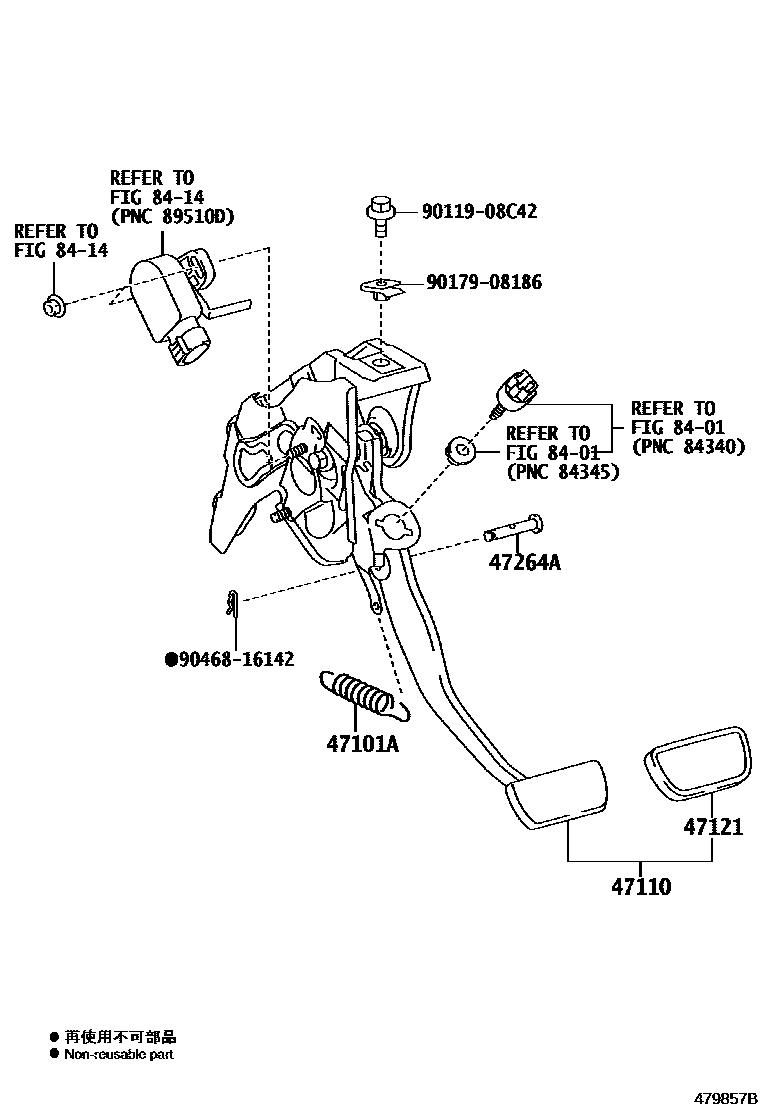

Parts diagram
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-14057i201506-202005
47110SUPPORT ASSY, BRAKE PEDAL
main47110-47090i201506-202005
main47110-62010i¥9,200201506-202005
47121PAD, BRAKE PEDAL
main47121-42010i¥330201506-202005
47264APIN(FOR PUSH ROD)
main47148-47020i¥280201506-202005
8401
8414
9011908C42
main90119-08C42¥80
9017908186
main90179-08186¥210
9046816142
main90468-16142¥70

9 parts on this diagram · 2 diagrams in section
