Toyota LITEACEEXHAUST PIPE

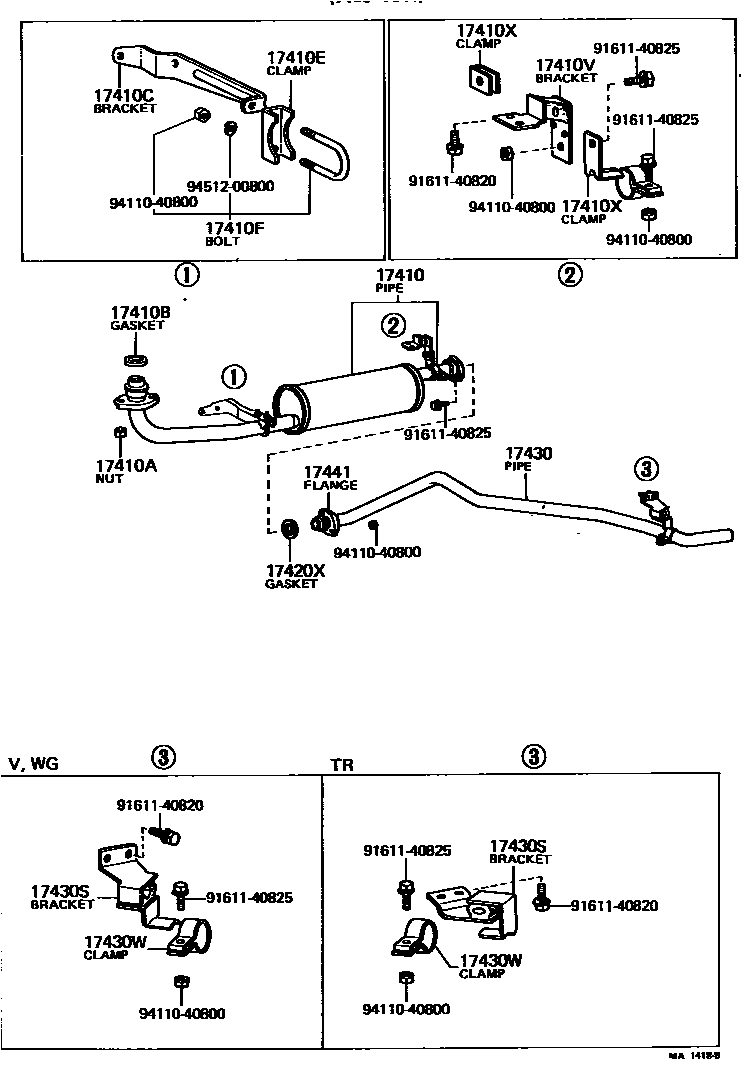

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-24040i197105-197511
main17410-24041i¥10,000197511-197802
main17410-24181i¥15,300197802-197909
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90170-10049i¥240197105-197511
sub90170-10199¥250
main90170-10199i¥250197511-197810
main90179-10010i¥210197810-197909
17410BGASKET, EXHAUST PIPE
main90917-06006i¥330197105-197909
sub90917-06037¥440
main90917-06012i¥670197511-197802
sub90917-06045¥580
17410CBRACKET, EXHAUST PIPE FRONT (FOR FRONT)
main17571-24020i197105-197201
main17571-24021i¥1,340197201-197511
main17571-24023i197511-197802
main17571-24100i197802-197909
17410ECLAMP NO.1, EXHAUST PIPE FRONT (FOR FRONT)
main90461-23974i¥620197802-197909
main90917-04005i¥210197105-197511
17410FBOLT OR RING, EXHAUST PIPE FRONT (FOR FRONT)
main90118-08094i¥750197105-197511
sub90117-08186¥310
sub94110-40800¥120
main90118-10081i¥540197511-197802
sub90117-08016¥480
17410VBRACKET, EXHAUST PIPE FRONT (FOR REAR)
main17561-24021i¥3,470197105-197909
17410XCLAMP NO.1, EXHAUST PIPE FRONT (FOR REAR)
main17572-24010i197105-197909
;L; TYPE
main17573-24010i197105-197909
;U; TYPE
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06006i¥330197105-197909
sub90917-06037¥440
17430PIPE ASSY, EXHAUST, TAIL
main17405-24010i¥6,000197105-197909
17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)
main17562-24030i¥1,330197105-197909
main17562-24040i197105-197909
17430WCLAMP NO.2, EXHAUST TAILPIPE (FOR REAR)
main90461-23078i¥270197105-197909
17441FLANGE, EXHAUST PIPE
main17442-22010i¥930197105-197909
9161140820
main91611-40820¥130
9161140825
main91611-40825¥160
9411040800
main94110-40800¥120
9451200800
main94512-00800¥80

17 parts on this diagram · 3 diagrams in section
