Toyota LIMO/VIOSALTERNATOR

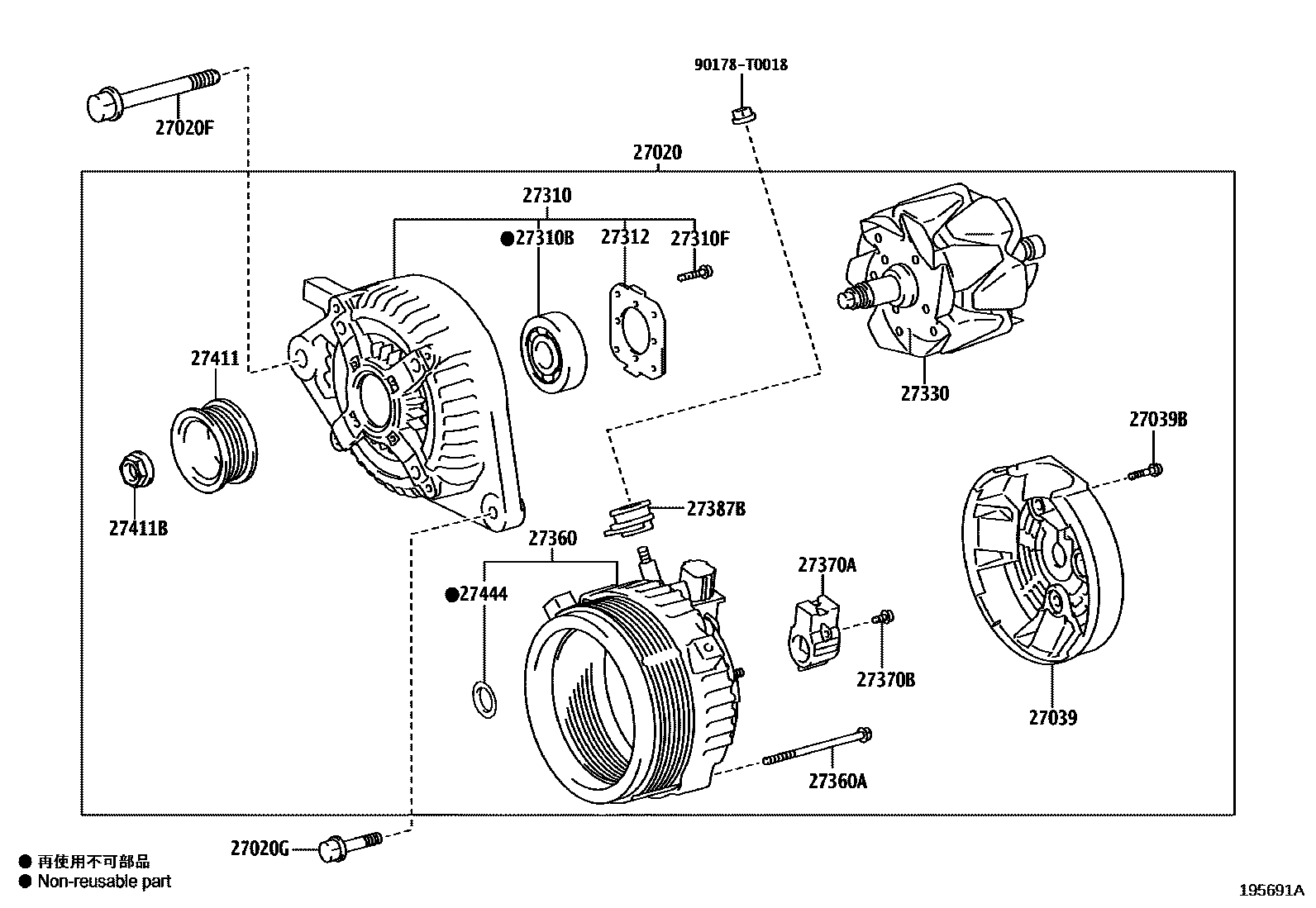

Parts diagram
27020ALTERNATOR ASSY
main27060-0Y300i201912-202111
12V 80A
27020FBOLT, NO.1(FOR ALTERNATOR)
main90105-T0172i201912-202111
27020GBOLT, NO.2(FOR ALTERNATOR)
main90105-T0130i201912-202111
27039COVER, ALTERNATOR REAR END
main27039-0M100i201912-202111
27039BBOLT(FOR ALTERNATOR REAR END COVER)
main90068-04047i201912-202111
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0Y190i201912-202111
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10029i202302
main90068-10040i201912-202302
27310FSCREW(FOR ALTERNATOR DRIVE END FRAME)
main90068-00022i201912-202111
27312PLATE, RETAINER
main27312-0C020i201912-202111
27330ROTOR ASSY, ALTERNATOR
main27330-0M100i201912-202111
27360COIL ASSY, ALTERNATOR
main27360-0Y280i201912-202111
27360ABOLT(FOR ALTERNATOR COIL)
main90068-04048i201912-202111
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-0M040i201912-202111
27370BSCREW(FOR ALTERNATOR BRUSH HOLDER)
main90068-00023i201912-202111
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-0C020i201912-202111
27411PULLEY, ALTERNATOR
main27411-0D200i201912-202111
27411BNUT(FOR ALTERNATOR PULLEY)
main90068-05009i201912-202111
27444PACKING, ALTERNATOR BEARING COVER
main27444-0Y180i201912-202111
90178T0018
main90178-T0018¥70
