Toyota LEVINREAR DOOR LOCK & HANDLE

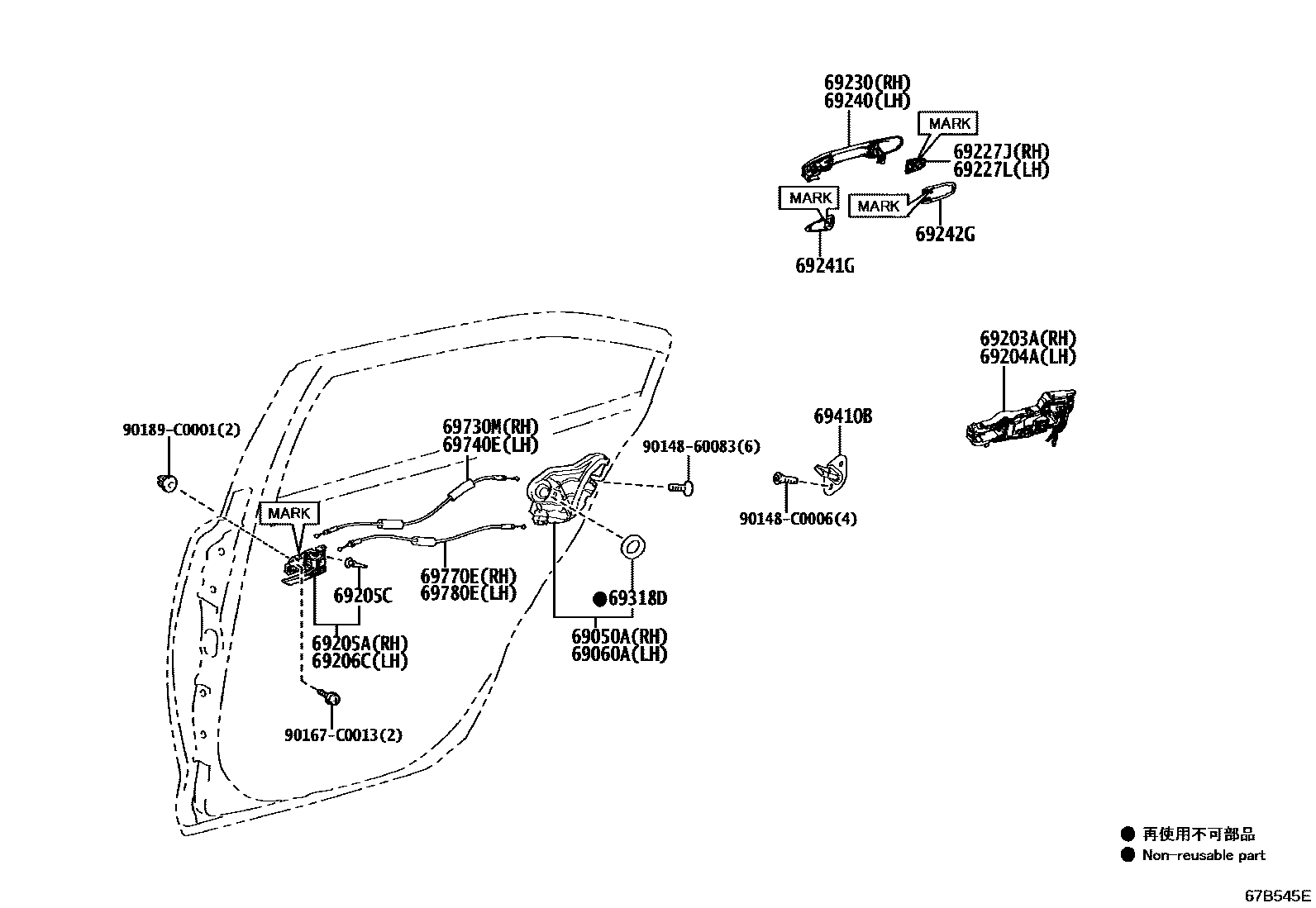

Parts diagram
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-02490i202304
main69050-02560i202107-202304
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-02490i202304
main69060-02560i202107-202304
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-02520i202304
main69203-02540i202107-202304
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-02520i202304
main69204-02530i202107-202304
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-02470-C0i202107-202307
BLACK,TRIM2#
main69205-02470-C0i202107-202307
BLACK,TRIM2#,4#
main69205-02470-C0i202307
BLACK,TRIM2#,W/O MARK
main69205-02470-C0i202307
BLACK,TRIM2#,4#,W/O MARK
main69205-02500-C0i202307
BLACK,TRIM2#,MARK = WHITE
main69205-02500-C0i202307
BLACK,TRIM2#,4#,MARK = WHITE
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i¥100202107-202304
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-02450-C0i202107-202307
BLACK,TRIM2#,4#
main69206-02450-C0i202107-202307
BLACK,TRIM2#
main69206-02450-C0i202307
BLACK,TRIM2#,W/O MARK
main69206-02450-C0i202307
BLACK,TRIM2#,4#,W/O MARK
main69206-02480-C0i202307
BLACK,TRIM2#,4#,MARK = WHITE
main69206-02480-C0i202307
BLACK,TRIM2#,MARK = WHITE
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-06110i202107-202304
main69227-06110i202304
MARK = 015
main69227-0E120i202304
MARK = 42
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-06110i202107-202304
main69227-06110i202304
MARK = 015
main69227-0E120i202304
MARK = 42
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-06140-A0i202107-202304
PLATINUM WHITE PEARL MC.,089
main69211-06140-C0i202107-202304
BLACK MC.,209
main69211-06140-D1i202107-202304
RED M.M.,3R3
main69211-06140-E1i202107-202304
STEEL BLONDE ME.,4X1
main69211-06140-E3i202107-202304
AVANT-GARDE BRONZE ME.,4V8
main69211-06160i202107-202304
PLATED
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-06140-A0i202107-202304
PLATINUM WHITE PEARL MC.,089
main69211-06140-C0i202107-202304
BLACK MC.,209
main69211-06140-D1i202107-202304
RED M.M.,3R3
main69211-06140-E1i202107-202304
STEEL BLONDE ME.,4X1
main69211-06140-E3i202107-202304
AVANT-GARDE BRONZE ME.,4V8
main69211-06160i202107-202304
PLATED
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-02270i202304
MARK = F1
main69241-06120i202107-202304
main69241-06120i202304
MARK = 015
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-02260i202304
MARK = F2
main69242-06120i202107-202304
main69242-06120i202304
MARK = 015
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-02040i202304
main69318-47010i¥120202107-202304
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0D020i202107-202304
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-02500i202107-202304
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-02500i202107-202304
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-02600i202107-202304
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-02600i202107-202304
9014860083
main90148-60083¥60
90148C0006
90167C0013
90189C0001

23 parts on this diagram · 1 diagram in section
