Toyota LAND CRUISEREXHAUST PIPE

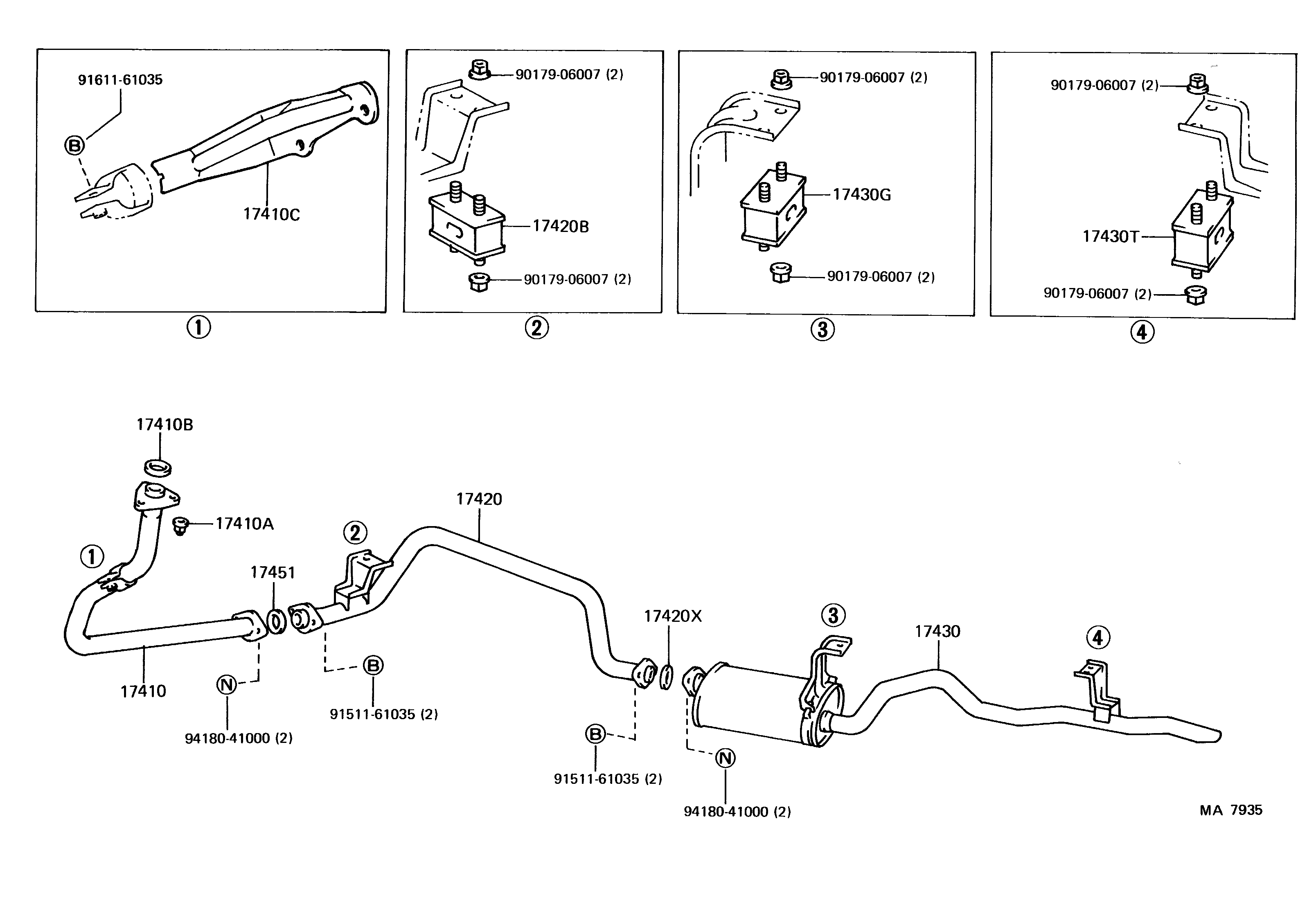

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17401-58060i¥9,100198411-198707
sub17401-58061¥9,100
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i¥120198411-198707
17410BGASKET, EXHAUST PIPE
main90917-06012i¥670198411-198707
sub90917-06045¥580
17410CBRACKET, EXHAUST PIPE FRONT (FOR FRONT)
main17571-58071i¥3,890198411-198707
17420PIPE ASSY, EXHAUST, CENTER
main17403-58060i¥9,100198411-198707
sub17403-58050¥10,000
17420BCUSHION, EXHAUST PIPE CENTER, FRONT
main17567-61030i¥1,460198411-198707
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06012i¥670198411-198707
sub90917-06045¥580
17430PIPE ASSY, EXHAUST, TAIL
main17430-58180i¥34,500198411-198707
sub17430-58190¥37,800
17430GCUSHION, EXHAUST TAILPIPE(FOR CENTER)
main17567-61030i¥1,460198411-198707
17430TCUSHION, EXHAUST TAILPIPE (FOR REAR)
main17567-61030i¥1,460198411-198707
17451GASKET, EXHAUST PIPE
main90917-06012i¥670198411-198707
sub90917-06045¥580
9017906007
main90179-06007¥80
9151161035
main91511-61035¥230
9161161035
main91611-61035¥130
9418041000
main94180-41000¥100

15 parts on this diagram · 1 diagram in section
