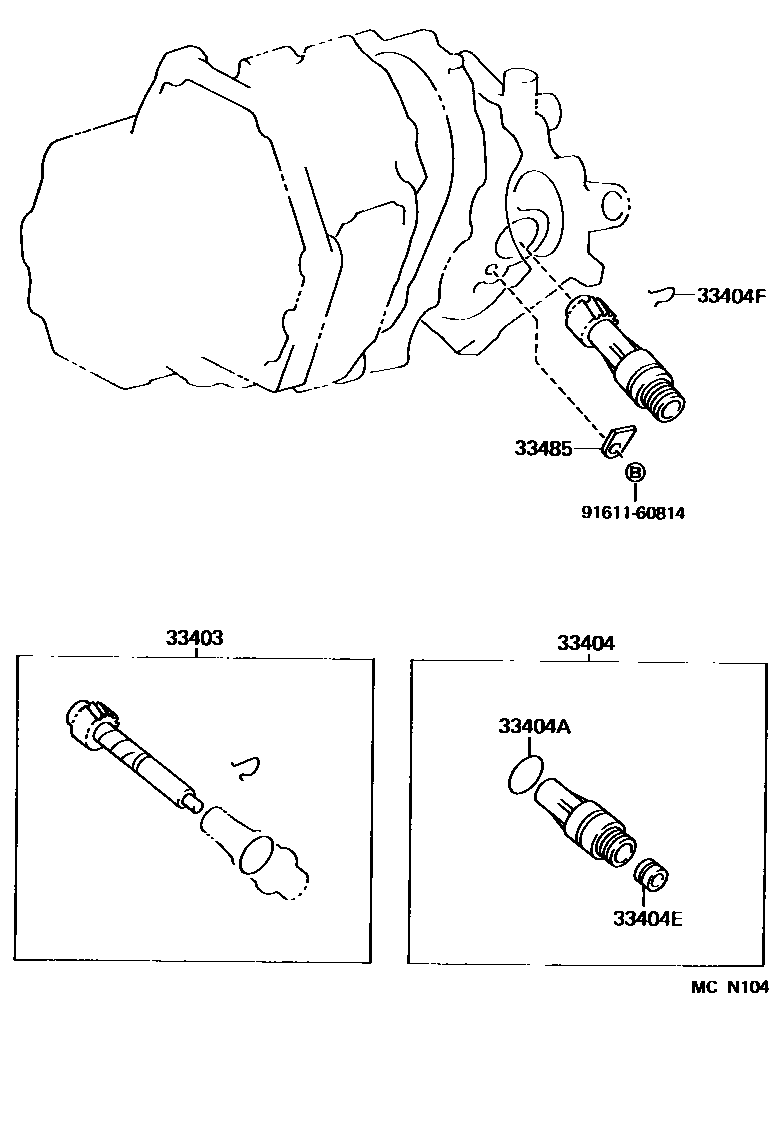

Toyota LAND CRUISER — SPEEDOMETER DRIVEN GEAR (MTM)

0001 1H150,H151 0002 1H41,H55,R141,R150,R151,G40,G50003 1H150,H151

33403GEAR SUB-ASSY, SPEEDOMETER DRIVEN (MTM)

main33403-19575iFZJ71..LHD..STD..GEN¥2,830199908-200808

N=31,MARK 31:12

main33403-19575iFZJ71..LX;FZJ71..RHD;FZJ74..GEN¥2,830199908-200701

N=31,MARK 31:12

main33403-19595iFZJ78..ARL¥1,460199908-200605

N=32,MARK 12:32

main33403-19595iFZJ78..LHD..GEN¥1,460199908-200808

N=32,MARK 12:32

main33403-19595iFZJ78..GCC;FZJ71,74,HDJ7#;FZJ78..RHD..GEN¥1,460199908-200701

N=32,MARK 12:32

main33403-19595iFZJ79..IV¥1,460200701-200808

N=32,MARK 12:32

main33403-29235iLJ7#,RJ7#¥1,440199001-199305

N=20,MARK 20:6

main33403-29235iRJ77..LX;LJ79..STD;LJ72,RJ70..HT;LJ79..LHD..LX¥1,440199305-199604

N=20,MARK 20:6

main33403-39185iLJ7#¥1,440199305-199604

N=17,MARK 17:5

main33403-39185iLJ7#,RJ7#¥1,440199001-199305

N=17,MARK 17:5

main33403-69135iRJ7#..HT;LJ7#..STD¥1,430199305-199604

N=19,MARK 19:6

main33403-69135iRJ70;PZJ70,73,RJ77..GCC,GEN¥1,430199001-199201

N=19,MARK 19:6

main33403-69135iPZJ70,RJ7#;LJ72,PZJ73..RHD¥1,430199201-199305

N=19,MARK 19:6

main33403-69135iRJ70..SOT¥1,430199305-199401

N=19,MARK 19:6

main33403-69145iFJ75..LHD..PIC..GEN¥1,420199001-199201

N=16,MARK 16:7

main33403-69165iFJ70..GEN;HZJ75..PIC..(GCC,GEN)¥1,440199201-199305

N=15,MARK 15:6

main33403-69165iHZJ75..RHD..PIC..GEN..CBU¥1,440199305-200007

N=15,MARK 15:6

main33403-69165iHZJ75..PIC..(GCC,GEN);FJ75..PIC..(GCC,GEN,SA);FJ70,73,HJ75..MTM..(GEN,SA)¥1,440199001-199201

N=15,MARK 15:6

main33403-69165iHZJ75..GEN..IV;HZJ75..LHD..PIC..CBU¥1,440199305-199908

N=15,MARK 15:6

main33403-69175iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU¥890199305-199908

N=16,MARK 16:6

main33403-69175iHZJ70..ARL¥890199305-199501

N=16,MARK 16:6

main33403-69175iHZJ75..SA¥890199305-199911

N=16,MARK 16:6

main33403-69175iHZJ75;FJ7#,HZJ70,73..MTM..(ARL,GCC,GEN)¥890199001-199305

N=16,MARK 16:6

main33403-69175iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU¥890199305-200007

N=16,MARK 16:6

main33403-69185iHZJ70,PZJ7#¥890199305-199401

N=17,MARK 17:6

main33403-69185iHZJ70..SOT¥890199401-199911

N=17,MARK 17:6

main33403-69185iHZJ70¥890199911-200007

N=17,MARK 17:6

main33403-69185iHZJ70..ARL;HZJ79..RHD;HZJ79..GCC;FJ75..LHD..HT..5F;FJ70,73,HZJ71,78,PZJ7#..MTM..(ARL,GEN)¥890199108-199911

N=17,MARK 17:6

main33403-69185iHZJ79..LHD..GEN¥890199911-200408

N=17,MARK 17:6

main33403-69185iPZJ75¥890199401-199501

N=17,MARK 17:6

main33403-69185iHZJ79..GCC;HZJ71,78..STD;HZJ79..ARL..IV;HZJ79..RHD..GEN¥890199908-200408

N=17,MARK 17:6

main33403-69185iHZJ78..LX;HZJ79..ARL..CBU¥890199908-200108

N=17,MARK 17:6

main33403-69185iFJ75..LHD..IV;FJ75..HT..5F..GEN;FJ70,73,HZJ70,73,PZJ7#..MTM..(ARL,GEN)¥890199001-199108

N=17,MARK 17:6

main33403-69185iHZJ70..HT..GEN¥890199401-199908

N=17,MARK 17:6

main33403-69195iFJ70..STD..GEN;FJ73,LJ72,79,PZJ70,73,RJ7#..GEN¥1,430199201-199305

N=18,MARK 18:6

main33403-69195iPZJ70,73;RJ70..SOT¥1,430199305-199401

N=18,MARK 18:6

main33403-69195iLJ79..STD;KZJ7#,LJ72,RJ7#..HT..GEN¥1,430199305-199604

N=18,MARK 18:6

main33403-69195iRJ70..GEN;FJ70..5F..STD..GEN;PZJ7#,RJ77..ARL,GEN¥1,430199001-199201

N=18,MARK 18:6

main33403-69205iFZJ70,73..GEN;FZJ75..LHD..IV;FZJ75..LHD..HT..GEN¥1,810199201-199203

N=31,MARK 31:11

main33403-69205iFZJ70,73..GEN¥1,810199203-199305

N=31,MARK 31:11

main33403-69205iFZJ70..HT..GEN;FZJ73..GEN..CBR¥1,810199305-199908

N=31,MARK 31:11

main33403-69205iFZJ70..SOT¥1,810199305-199501

N=31,MARK 31:11

main33403-69225iFZJ70,75..STD..GEN..CBU..EFI¥1,810199305-200106

N=31,MARK 31:12

main33403-69225iFZJ7#¥1,810199201-199305

N=31,MARK 31:12

main33403-69225iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR¥1,810199305-199501

N=31,MARK 31:12

main33403-69225iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU¥1,810199305-199908

N=31,MARK 31:12

main33403-69225iFZJ75..SA¥1,810199305-199911

N=31,MARK 31:12

main33403-69225iFZJ75..GEN..IV..EFI¥1,810199305-200405

N=31,MARK 31:12

main33403-69235iFZJ70,73..GEN¥1,810199201-199212

N=32,MARK 32:12

main33403-69245iFZJ70,73¥1,810199201-199305

N=33,MARK 33:12

main33403-69245iFZJ73..CBR;FZJ70..HT..CBR¥1,810199305-199908

N=33,MARK 33:12

main33403-69245iFZJ70..SOT¥1,810199305-199501

N=33,MARK 33:12

main33403-69245iPZJ70,73;RJ70..SOT¥1,810199305-199401

N=33,MARK 33:12

main33403-69245iLJ79..STD;KZJ7#,LJ72,RJ7#..HT..GEN¥1,810199305-199604

N=33,MARK 33:12

main33403-69245iFZJ70..LX..EFI¥1,810199305-200106

N=33,MARK 33:12

main33403-69295iFZJ73..EFI¥1,720199305-200405

N=33,MARK 11:33

main33403-69295iFZJ73..STD..GEN..CBR¥1,720199305-199908

N=33,MARK 11:33

main33403-69295iFZJ70..SOT¥1,720199208-199305

N=33,MARK 11:33

main33403-69295iFZJ70..LHD..HT..STD..GEN¥1,720199201-199203

N=33,MARK 11:33

main33403-69305iFZJ71..LX¥1,460200104-200808

N=31,MARK 11:31

main33403-69325iHDJ79..STD¥1,470200604-200610

N=33,MARK 12:33,MUSTER(AUSTRALIA)

main33403-69325iFZJ79..ARL¥1,470199908-200605

N=33,MARK 12:33

main33403-69325iHDJ79..LX;FZJ71,74,79..GCC,GEN¥1,470199908-200701

N=33,MARK 12:33

33404SLEEVE SUB-ASSY, SPEEDOMETER SHAFT (MTM)

main33404-22010iFZJ70,75..GEN..CBU..EFI¥1,190199305-200106

main33404-22010iFZJ7#¥1,190199201-199305

main33404-22010iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR¥1,190199305-199501

main33404-22010iFZJ75..SA¥1,190199305-199911

main33404-22010iFZJ73,75..(PIC,SOT)..GEN..EFI¥1,190199305-200405

main33404-22010iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU¥1,190199305-199908

main33404-30040iPZJ75..5F;HZJ70..ARL¥1,000199305-199501

main33404-30040iHZJ75..ARL,GCC,GEN;FJ7#,HJ75,HZJ70,73,LJ7#,PZJ7#,RJ7#..MTM¥1,000199001-199212

main33404-30040iHZJ71,78,79,LJ79,PZJ7#,RJ7#¥1,000199212-199305

main33404-30040iPZJ70,73;PZJ75..4F;RJ70..SOT¥1,000199305-199401

main33404-30040iKZJ7#,LJ7#,RJ7#..HT¥1,000199305-199604

main33404-30040iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU¥1,000199305-199908

main33404-30040iHZJ75..SA¥1,000199305-199911

main33404-30040iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU¥1,000199305-200007

main33404-30040iHZJ78..LX;HZJ79..ARL..CBU¥1,000199908-200108

main33404-30040iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV¥1,000199908-200701

33404ARING, O (FOR MTM SPEEDOMETER SHAFT SLEEVE)

main90301-18004iHZJ70..ARL;HZJ75..LHD..CBU;HZJ75..RHD..(ARL,GEN);FJ7#,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#..MTM¥180199001-199305

main90301-18004iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV¥180199908-200701

main90301-18004iPZJ70,73;PZJ75..4F;RJ70..SOT¥180199305-199401

main90301-18004iPZJ75..5F;HZJ70..ARL¥180199305-199501

main90301-18004iHZJ78..LX;HZJ79..ARL..CBU¥180199908-200108

main90301-18004iKZJ7#,LJ7#,RJ7#..HT¥180199305-199604

main90301-18004iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU¥180199305-199908

main90301-18004iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU¥180199305-200007

main90301-18004iHZJ75..SA¥180199305-199911

main96711-24030iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU¥170199305-199908

main96711-24030iFZJ7#¥170199201-199305

main96711-24030iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR¥170199305-199501

main96711-24030iFZJ75..SA¥170199305-199911

main96711-24030iFZJ70,75..GEN..CBU..EFI¥170199305-200106

main96711-24030iFZJ73,75..(PIC,SOT)..GEN..EFI¥170199305-200405

33404ESEAL, OIL (FOR MTM SPEEDOMETER SHAFT SLEEVE)

main90310-09001iHZJ75..LHD..CBU;FZJ70,75,HZJ70..ARL;HZJ75..RHD..(ARL,GEN);FJ7#,FZJ70,73,75,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#..MTM..(CBR,DSL,TD)¥160199001-199305

main90310-09001iPZJ70,73;PZJ75..4F;RJ70..SOT¥160199305-199401

main90310-09001iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F¥160199305-199501

main90310-09001iKZJ7#,LJ7#,RJ7#..HT¥160199305-199604

main90310-09001iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT¥160199305-199908

main90310-09001iFZJ75,HZJ75..SA¥160199305-199911

main90310-09001iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU¥160199305-200007

main90310-09001iFZJ70,75..GEN..CBU..EFI¥160199305-200106

main90310-09001iFZJ73,75..(PIC,SOT)..GEN..EFI¥160199305-200405

main90310-09001iHZJ78..LX;HZJ79..ARL..CBU¥160199908-200108

main90310-09001iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV¥160199908-200701

33404FCLIP (FOR MTM SPEEDOMETER SHAFT SLEEVE)

main90468-12005iFZJ7#¥90199201-199305

main90468-12005iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR¥90199305-199501

main90468-12005iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU¥90199305-199908

main90468-12005iFZJ75..SA¥90199305-199911

main90468-12005iFZJ70,75..GEN..CBU..EFI¥90199305-200106

main90468-12005iFZJ73,75..(PIC,SOT)..GEN..EFI¥90199305-200405

main90468-12005iFZJ78,79..ARL¥90199908-200605

main90468-12005iFZJ78..GCC;FZJ71,78..RHD..GEN;FZJ74,79,HDJ78..CBU;FZJ71,HDJ79..ARL,GCC¥90199908-200701

main90468-12005iFZJ79..GEN..IV;FZJ71,78..LHD..GEN¥90199908-200808

33485PLATE, SPEEDOMETER SLEEVE LOCK (MTM)

main33485-30020iHZJ75..LHD..CBU;FZJ70,75,HZJ70..ARL;HZJ75..RHD..(ARL,GEN);FJ7#,FZJ70,73,75,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#..MTM..(CBR,DSL,TD)¥160199001-199305

main33485-30020iPZJ70,73;PZJ75..4F;RJ70..SOT¥160199305-199401

main33485-30020iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F¥160199305-199501

main33485-30020iKZJ7#,LJ7#,RJ7#..HT¥160199305-199604

main33485-30020iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT¥160199305-199908

main33485-30020iFZJ75,HZJ75..SA¥160199305-199911

main33485-30020iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU¥160199305-200007

main33485-30020iFZJ70,75..GEN..CBU..EFI¥160199305-200106

main33485-30020iFZJ73,75..(PIC,SOT)..GEN..EFI¥160199305-200405

main33485-30020iHZJ78..LX;HZJ79..ARL..CBU¥160199908-200108

main33485-30020iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV¥160199908-200701

9161160814

main91611-60814¥100

7 parts on this diagram · 3 diagrams in section
