Toyota LAND CRUISER — HEATING & AIR CONDITIONING - HEATER UNIT & BLOWER

0001 1BOOST VENTILATOR 0002 1FRONT HEATER 0003 1REAR HEATER 0005 1REAR HEATER

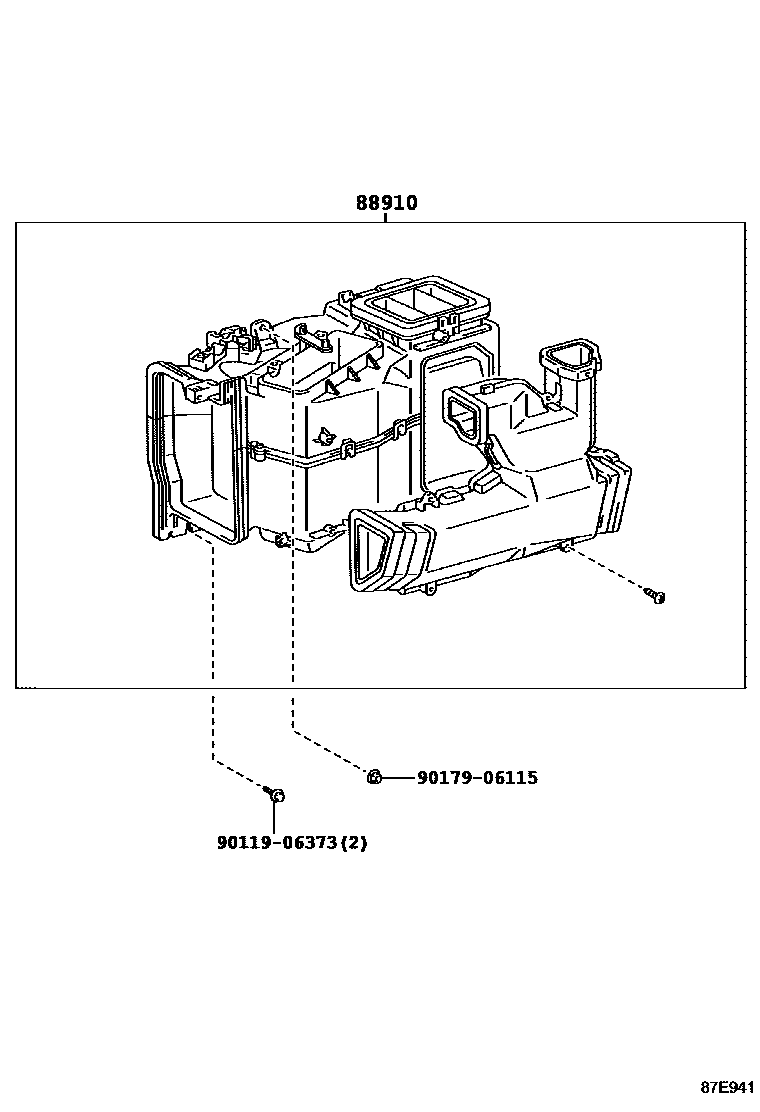

88910VENTILATOR ASSY, BOOST

main88910-60050iFJ70,75,FZJ70,75,HZJ75,LJ72,77,79,PZJ7#,RJ7#..RHD..GEN199001-199305

sub88910-60051

main88910-60050iFZJ75..RHD..IV..CBR199401-199501

sub88910-60051

main88910-60050iFZJ70,75,HZJ75,KZJ77,LJ7#,PZJ7#,RJ77..RHD..GEN199305-199401

sub88910-60051

main88910-60050iHZJ75..RHD..GEN;FZJ70,75,HZJ70..RHD..GEN..CBU199401-199904

sub88910-60051

main88910-60050iKZJ77,LJ7#,RJ77..RHD199401-199604

sub88910-60051

main88910-60051iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199904-200007

main88910-60051iHZJ75..RHD..GEN..IV;HZJ75..RHD..HT..GEN;FZJ70,75,HZJ70..RHD..(HT,PIC)..GEN199904-199908

main88910-60051iFZJ71,78,79,HZJ71,78,79..RHD..GEN199908-200701

main88910-60060iFZJ71,74,78,79,HZJ71,78,79..LHD199908-200701

main88910-60060iFZJ75..LHD..CBR;HZJ78..LHD..GEN;FJ75,FZJ70,73,HZJ75..LHD..CBU..(CBR,DSL);FJ70,FZJ71,74,78,79,HZJ71,79,LJ72,77,79,PZJ70,75,RJ7#..LHD199201-199305

main88910-60060iRJ70..SOT;PZJ70,75..LHD199305-199401

main88910-60060iFZJ70..SOT199305-199501

main88910-60060iFJ7#,HZJ75,LJ7#,PZJ70,75,RJ7#..LHD199001-199201

main88910-60060iKZJ7#,LJ7#,RJ7#..LHD..HT199305-199604

main88910-60060iFZJ70..LHD..HT;FZJ73,75,HZJ7#..LHD..(CBR,DSL)199305-199908

9011906373

main90119-06373¥100

9017906115

main90179-06115¥120

3 parts on this diagram · 4 diagrams in section
