Toyota LAND CRUISERBACK DOOR LOCK & HINGE

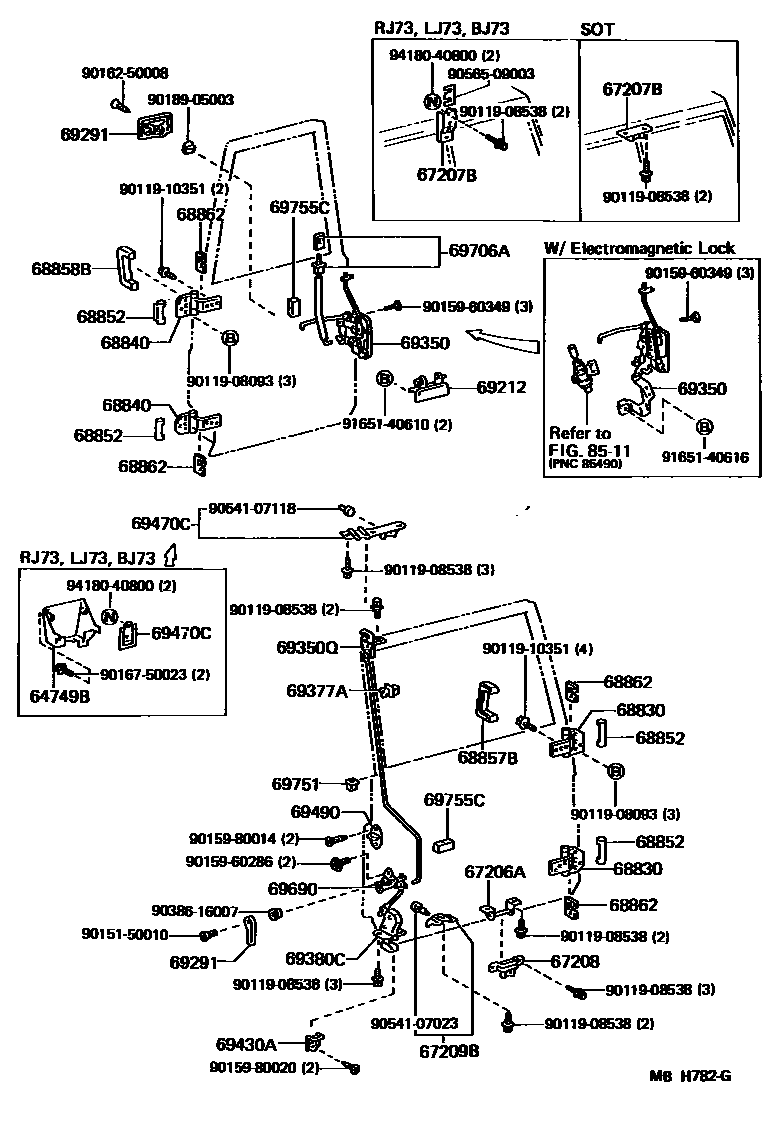

Parts diagram
64749BCOVER, BACK DOOR STRIKER
main64749-90K01i¥1,590198411-199001
67206ABRACKET SUB-ASSY, BACK DOOR STOPPER
main67206-90K00i¥940198411-199001
67207BSTOPPER SUB-ASSY, BACK DOOR, UPPER
main67209-90K00i¥740198411-199001
main67209-90K01i¥620198411-199001
sub67209-60010¥620
67208STOPPER SUB-ASSY, BACK DOOR, NO.2
main67208-90K00i¥2,490198411-199001
sub67208-60030¥2,490
67209BSTOPPER SUB-ASSY, BACK DOOR, LOWER
main67207-90K00i¥660198411-199001
68830HINGE ASSY, BACK DOOR, RH
main68801-90K00i¥6,200198411-199001
UPR
main68803-90K00i¥6,000198411-199001
LWR
68840HINGE ASSY, BACK DOOR, LH
main68802-90K00i¥5,700198411-199001
UPR
main68804-90K00i¥5,400198411-199001
LWR
68852COVER, BACK DOOR HINGE
main68851-90K00i¥510198411-199001
UPR
main68852-90K00i¥510198411-199001
LWR
68857BPROTECTOR, BACK DOOR HINGE, RH
main68857-90K00i¥1,160198411-199001
main68857-90K00i¥1,160198710-199001
*FRG
68858BPROTECTOR, BACK DOOR HINGE, LH
main68858-90K00i¥1,160198411-199001
main68858-90K00i¥1,160198710-199001
*FRG
68862PAD, BACK DOOR HINGE
main68861-90K00i¥180198411-199001
69212HANDLE, BACK DOOR OUTSIDE, LH
main69220-32010i¥2,220198411-199001
69291HANDLE ASSY, BACK DOOR INSIDE
main69206-10050-03i198411-199001
LH,GRAY,GRAY
sub69206-10050¥1,540
sub69206-10030¥1,430
main69206-10050-06i198411-199001
LH,BROWN,SEPIA BROWN
sub69206-10050¥1,540
sub69206-10030¥1,430
main69209-90K00-03i198411-199001
LH,W/O RR SEAT,GRAY,SHADOW GRAY
sub69209-90K00¥1,620
main69209-90K00-03i198411-199001
LH,GRAY,SHADOW GRAY
sub69209-90K00¥1,620
main69209-90K00-06i198411-199001
LH,W/O RR SEAT,BROWN,SEPIA BROWN
sub69209-90K00¥1,620
main69209-90K00-06i198411-199001
LH,BROWN,SEPIA BROWN
sub69209-90K00¥1,620
main69212-90K00i¥1,400198411-199001
RH
sub69212-60030¥870
69350LOCK ASSY, BACK DOOR
main69350-90K00i¥5,400198411-199001
sub69350-60080¥6,800
main69350-90K04i¥6,500198510-199001
W/*EL
69350QLOCK ASSY, BACK DOOR, UPPER
main69350-90K01i¥5,400198411-199001
sub69350-60170¥5,400
main69350-90K02i¥5,500198411-199001
sub69350-60180¥5,400
main69350-90K03i¥5,500198411-199001
W/DETACHABLE DOOR FRAME
69377ASNAP, BACK DOOR UPPER LOCK ROD
main69377-90K00i¥140198411-199001
69380CLOCK ASSY, BACK DOOR, LOWER
main69380-90K00i¥3,640198411-199001
69430ASTRIKER ASSY, BACK DOOR LOWER LOCK
main69430-90K00i¥1,540198411-199001
sub69430-60050¥950
69470CSTRIKER ASSY, BACK DOOR UPPER LOCK
main69470-90K00i¥1,540198411-199001
sub69470-60020¥1,550
main69470-90K01i¥1,940198411-199001
sub69470-60040¥1,920
69490STRIKER ASSY, BACK DOOR LOCK
main69410-14050i¥1,700198411-199001
sub69410-20070¥1,710
69690CONTROL ASSY, BACK DOOR REMOTE
main69690-90K00i¥1,560198411-199001
69706AROD SUB-ASSY, BACK DOOR LOCK REMOTE CONTROL
main69706-90K00-03i198411-199001
GRAY,SHADOW GRAY
sub69706-90K00¥1,820
main69706-90K00-06i198411-199001
BROWN,SEPIA BROWN
sub69706-90K00¥1,820
main69706-90K02-03i198510-199001
W/*EL,GRAY,SHADOW GRAY
main69706-90K02-06i198510-199001
W/*EL,BROWN,SEPIA BROWN
69751HOLDER, DOOR LOCK CONTROL KNOB
main69751-90K00i¥140198411-199001
69755CSILENCER, BACK DOOR LOCK LINK
main69759-90K00i¥140198411-199001
8511
9011908093
main90119-08093¥90
9011908538
main90119-08538¥90
9011910351
main90119-10351¥360
9015150010
main90151-50010¥70
9015960286
main90159-60286¥130
9015960349
main90159-60349¥70
9015980014
main90159-80014¥120
9015980020
main90159-80020¥120
9016250008
main90162-50008¥70
9016750023
main90167-50023¥120
9018905003
main90189-05003¥130
9038616007
main90386-16007¥110
9054107023
main90541-07023¥110
9054107118
main90541-07118¥180
9056509003
main90565-09003¥390
9165140610
main91651-40610¥160
9165140616
main91651-40616¥60
9418040800
main94180-40800¥150

43 parts on this diagram · 1 diagram in section
