Toyota LAND CRUISER PRADOWINDSHIELD WASHER

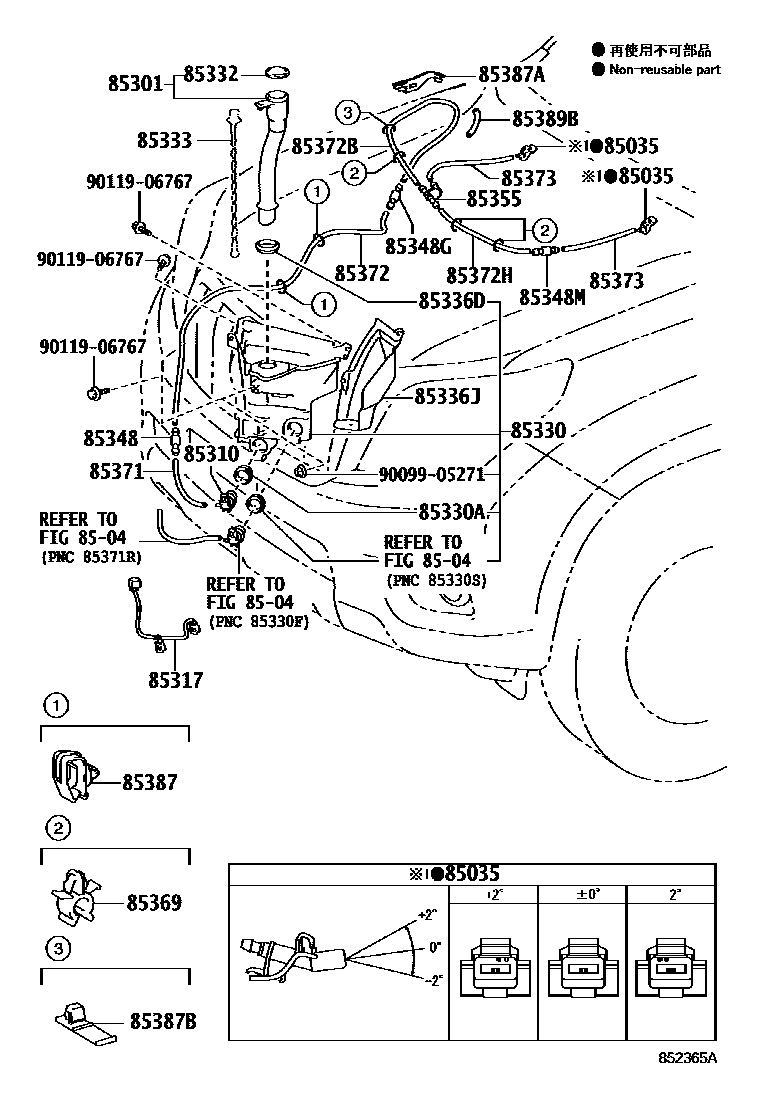

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-12300i200908-201506
ANGLE 0
main85381-12310i200908-201506
ANGLE -2
main85381-12320i200908-201506
ANGLE +2
8504
85301INLET SUB-ASSY, WASHER
main85301-60080i¥4,510200908-201308
main85301-60090i¥3,750201308-201506
sub85301-60091¥3,760
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-71010i¥5,500200908-201708
85317WIRING ASSY, WASHER
main85317-60390i¥2,000200908-201506
85330JAR ASSY, WINDSHIELD WASHER
main85315-60390i¥6,100200908-201506
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i¥0200908-201506
85332CAP, WINDSHIELD WASHER JAR
main85316-33320i200908-201308
main85316-60090i¥290201308-201506
85333FILTER, WINDSHIELD WASHER JAR
main85312-48010i200908-201506
85336DPACKING, WINDSHIELD WASHER JAR
main85336-42190i200908-201506
85336JPROTECTOR, WASHER JAR
main85336-60390i¥1,610200908-201506
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85375-10260i¥120200908-201506
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i200908-201506
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-10260i¥120200908-201506
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i¥680200908-201506
85369CLAMP
main85371-50020i¥190200908-201506
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i201308-201506
L=1450(*H,L=160),KAZAKHSTAN,GEORGIA,AZORES SPEC&COLD AREA SPEC&HEADLAMP CLEANER-WITH
main90099-33080i201308-201506
L=1450(*H,L=160),RUSSIA SPEC&COLD AREA SPEC&SPARE TIRE-WITH(UNDER FRAME)&HEADLAMPCLEANER-WITH
main90099-33080i201308-201506
L=1450(*H,L=160),CHINA SPEC&COLD AREA SPEC
main90099-33080i201308-201506
L=1450(*H,L=160),CHINA SPEC&COLD AREA SPEC&HEADLAMP CLEANER-WITH
main90099-33080i201308-201506
L=1450(*H,L=160),HEADLAMP CLEANER-WITH
main90099-33080i200908-201506
L=1450(*H,L=160)
main90099-33080i201506
L=1450(*H,L=160),UKRAINE SPEC&COLD AREA SPEC&SPARE TIRE-WITH(UNDER FRAME)&HEADLAMPCLEANER-WITH
main90099-33080i201506
L=1450(*H,L=160),GEORGIA,AZORES,TAJIKISTAN,ARMENIA SPEC&COLD AREA SPEC
main90099-33080i201506
L=1450(*H,L=160),GEORGIA,AZORES,TAJIKISTAN,ARMENIA SPEC&COLD AREA SPEC&HEADLAMP CLEANER-WITH
main90099-33080i201308-201506
L=1450(*H,L=160),KAZAKHSTAN,GEORGIA,AZORES SPEC&COLD AREA SPEC
main90099-33080i200908-201308
L=1450(*H,L=160),HEAD LAMP CLEANER-WITH
main90099-33080i200908-201308
L=1450(*H,L=160),CHINA SPEC
main90099-33080i201308-201506
L=1450(*H,L=160),UKURAINE SPEC&COLD AREA SPEC&SPARE TIRE-WITH(UNDER FRAME)&HEADLAMP CLEANER-WITH
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200908-201506
L=1450(*H,L=1130)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i200908-201506
L=1450(*H,L=1010)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i200908-201506
L=1450(*H,L=470)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i200908-201506
L=1450(*H,L=270)
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main82711-35520i¥180200908-201506
85387ACLAMP, WASHER, NO.2
main85371-48010i¥240200908-201506
85387BCLAMP, WASHER, NO.3
main85387-22540i¥0200908-201506
85389BPROTECTOR, WINDSHIELD WASHER
main85389-60830i¥380200908-201506
9009905271
9011906767
main90119-06767¥60

27 parts on this diagram · 3 diagrams in section
