Toyota INNOVAWINDSHIELD WASHER

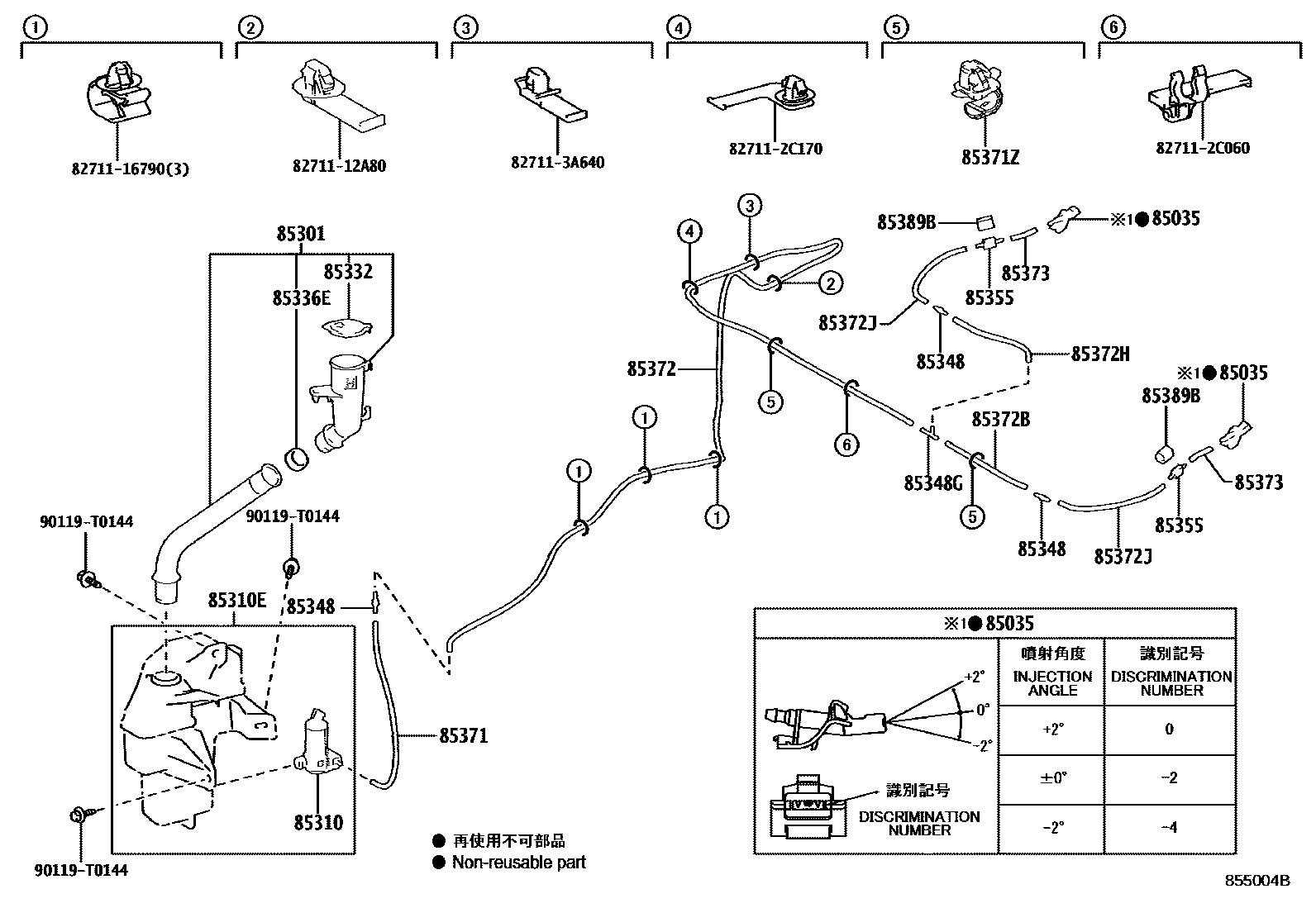

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-0K040i202211
ANGLE 0
main85381-0K050i202211
ANGLE -2
main85381-0K060i202211
ANGLE +2
85301INLET SUB-ASSY, WASHER
main85301-VT010i202211
main85301-VT020i202212
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-0K052i202211
85310EJAR & PUMP ASSY, WASHER
main85310-VT010i202211
main85310-VT020i202212
85332CAP, WINDSHIELD WASHER JAR
main85316-16070i¥0202211
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-42320i¥0202211
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i202211
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85348-12250i202211
85355VALVE, WINDSHIELD WASHER HOSE
main85321-26020i202211
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90068-33417i202211
L=290
85371ZCLAMP, WASHER HOSE
main85371-0K020i202212
main85371-12040i¥100202211
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90068-59182i202211
L=2085
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90068-59121i202211
L=190
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90068-59180i202211
L=200
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90068-33404i202211
L=175
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90068-33256i202212
L=235
main90068-33261i202211
L=40
85389BPROTECTOR, WINDSHIELD WASHER
main85389-26080i202211
8271112A80WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-12A80¥70
8271116790WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-16790¥120
827112C060WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-2C060¥90
827112C170WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-2C170¥90
827113A640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-3A640¥90
90119T0144
main90119-T0144¥90

23 parts on this diagram · 2 diagrams in section
