Toyota HILUXEXHAUST PIPE

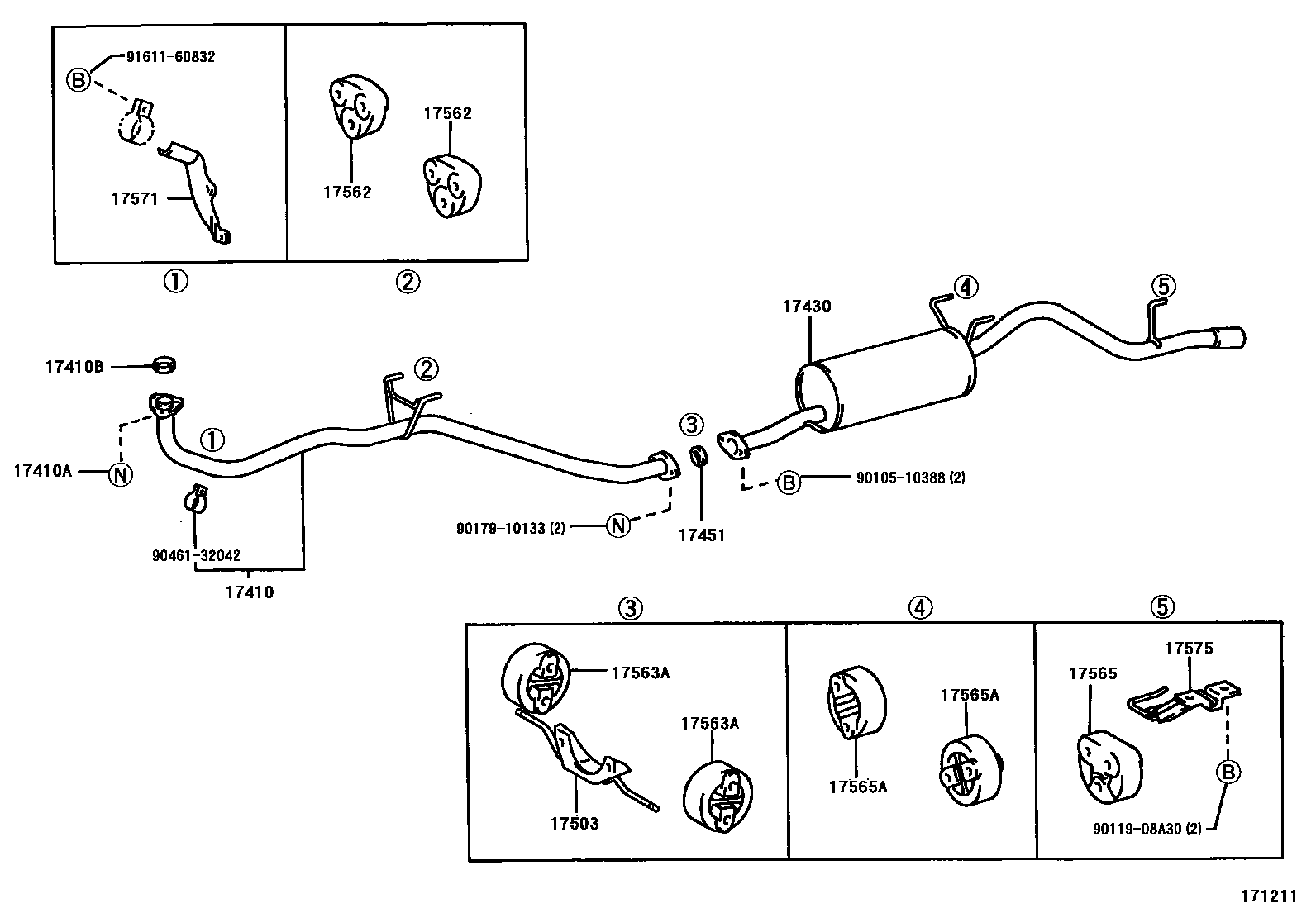

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17401-54200i¥26,300199708-200407
main17401-54230i¥24,900199708-199808
sub17401-54231¥24,900
main17401-54231i¥24,900199808-199908
main17401-54240i¥26,300199711-199808
sub17401-54241¥26,300
main17401-54241i¥26,300199808-199908
main17401-54250i¥24,900199708-199808
sub17401-54251¥24,900
main17401-54251i¥24,900199808-200407
main17401-54260i¥26,300199711-199808
sub17401-54261¥26,300
main17401-54261i¥26,300199808-200407
main17401-75230i¥17,000199708-199908
main17401-75310i¥134,000199908-199910
sub17401-75311¥134,000
main17401-75311i¥134,000199910-200308
main17401-75320i¥135,000199908-199910
sub17401-75321¥135,000
main17401-75321i¥135,000199910-200308
main17410-75160i¥144,000199708-200308
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i¥120199708-200407
17410BGASKET, EXHAUST PIPE
main90917-06061i¥520199908-200308
main90917-06064i¥540199708-200308
main90917-06066i¥350199708-200407
17430PIPE ASSY, EXHAUST, TAIL
main17405-54330i¥34,900199708-200407
sub17405-54331¥34,900
main17405-54350i¥34,900199711-200407
sub17405-54410¥34,900
main17405-54370i¥41,300199708-200407
main17405-75280i¥36,500199708-199908
sub17405-54390¥36,500
main17405-75290i¥51,400199908-200308
main17405-75330i¥35,800199908-200308
main17430-75330i¥36,700199708-200308
main17430-75510i¥37,800199908-200308
17451GASKET, EXHAUST PIPE
main90917-06046i¥580199708-200407
17503BRACKET SUB-ASSY, CATALYTIC CONVERTER, REAR
main17503-75020i¥2,380199708-200407
main17503-75030i¥2,620199908-200308
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-64060i¥820199708-200407
main17565-74290i¥490199708-200407
17563ASUPPORT, EXHAUST PIPE, NO.3
main17565-74290i¥490199708-200407
17565SUPPORT, EXHAUST PIPE, NO.5
main17566-35030i¥1,330199708-200407
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-74290i¥490199708-200407
17571BRACKET, EXHAUST PIPE SUPPORT, NO.1
main17571-54350i¥1,820199708-200407
main17571-54510i¥1,680199708-200407
main17571-75120i¥1,070199708-200308
main17571-75140i¥1,240199908-200308
main17571-75150i¥940199708-199908
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-75040i¥1,390199708-200407
9010510388
main90105-10388¥100
9011908A30
main90119-08A30¥130
9017910133
main90179-10133¥120
9046132042
main90461-32042¥850
9161160832
main91611-60832¥190

17 parts on this diagram · 5 diagrams in section
