Toyota HILUX (DOUBLE CAB)FUEL INJECTION SYSTEM

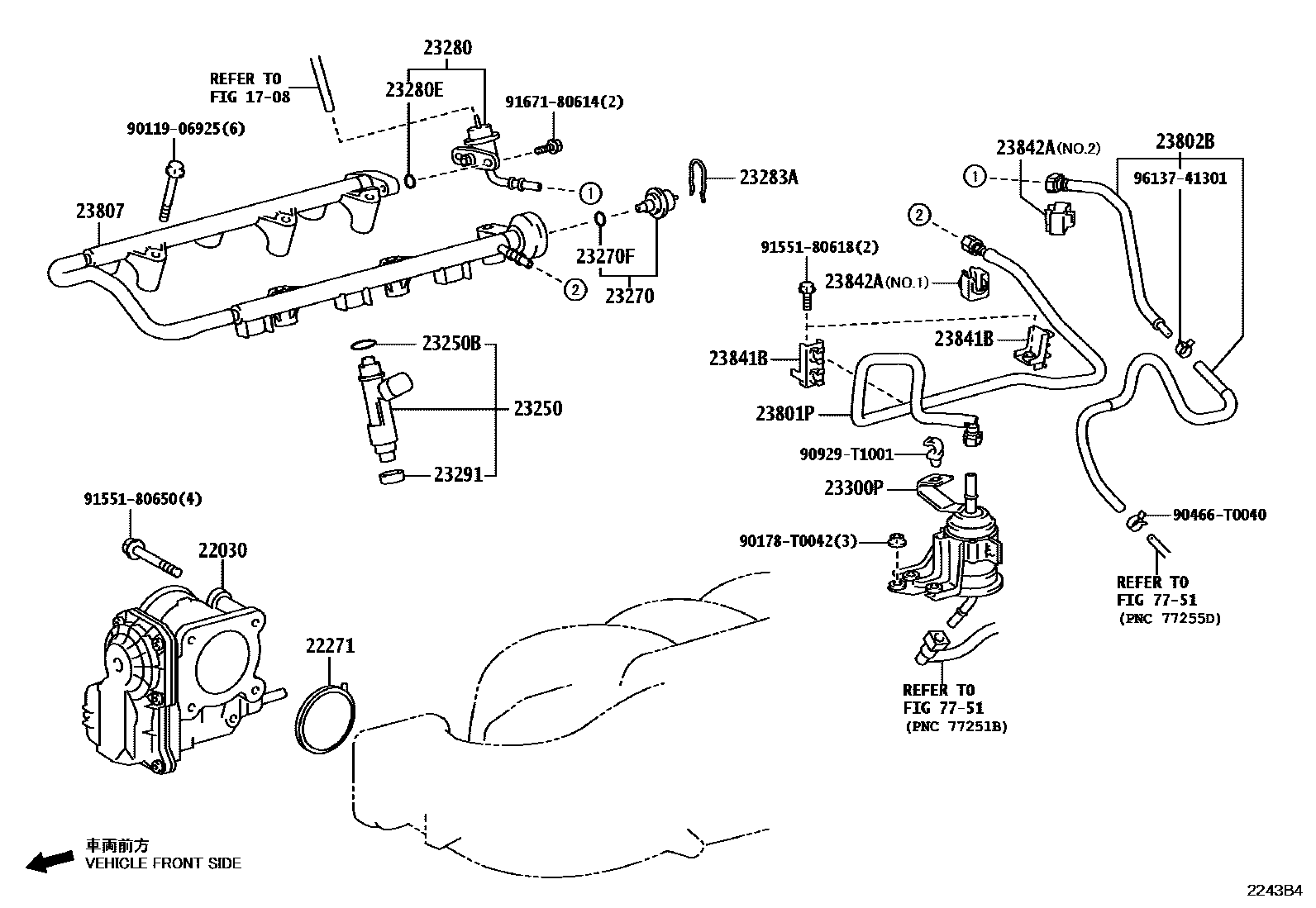

Parts diagram
1708
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-0C030i202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main22030-0C030i202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main22030-0C030i202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS),(L)
main22030-0C030i202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main22030-0C030i202408-202411
(L)
main22030-0C030i202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main22030-0T120i202408
(L)
main22030-0T120i202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main22030-31010i¥52,700202408
main22030-37050i¥52,700202408
(J)
main22030-75040i¥52,700202408-202411
(J)
22271GASKET, THROTTLE BODY
main22271-0C021i¥460202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main22271-0C021i¥460202408-202411
main22271-0C021i¥460202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main22271-0C021i¥460202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main22271-0C021i¥460202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main22271-0C021i¥460202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main22271-31012i¥340202408
main22271-37010i¥340202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
23250INJECTOR ASSY, FUEL
main23209-09300i202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),IDNSOURCED PARTS
main23209-09300i202408
IDN SOURCED PARTS
main23209-09310i202408
THA SOURCED PARTS
main23209-09320i202408-202411
(L)
main23209-09320i202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main23209-09320i202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main23209-09320i202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main23209-09320i202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS),(L)
main23209-09320i202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main23209-39015i¥12,700202408
main23209-79215i¥12,600202408-202411
(J)
main23209-79225i¥12,600202408
JAPAN SOURCED PARTS
23250BRING, O(FOR FUEL INJECTOR)
main90301-07033i¥140202408
main90301-07037i¥140202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408-202411
(J)
main90301-07037i¥140202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main90301-07042i¥140202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-T0051i202408-202411
(L)
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-31140i¥0202408
main23270-75050i¥4,020202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main23270-75050i¥4,020202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23270-75050i¥4,020202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23270-75050i¥4,020202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23270-75050i¥4,020202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23270-75050i¥4,020202408-202411
23270FRING, O(FOR PULSATION DAMPER)
main90301-07033i¥140202408
main90301-07037i¥140202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408-202411
main90301-07037i¥140202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
23280REGULATOR ASSY, FUEL PRESSURE
main23280-31041i¥6,000202408
main23280-75100i¥6,000202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23280-75100i¥6,000202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23280-75100i¥6,000202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23280-75100i¥6,000202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main23280-75100i¥6,000202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main23280-75100i¥6,000202408-202411
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07034i¥140202408
main90301-07037i¥140202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main90301-07037i¥140202408-202411
23283AHOLDER, FUEL PRESSURE REGULATOR
main23283-31010i¥160202408
23291INSULATOR, INJECTOR VIBRATION
main23291-0C010i202408
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),THASOURCED PARTS
main23291-0C010i202408-202411
(L)
main23291-0C010i202408
THA SOURCED PARTS
main23291-0C010i202408
SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),THA SOURCED PARTS
main23291-0C010i202408
JORDAN SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),THA SOURCED PARTS
main23291-0C010i202408
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),THA SOURCED PARTS
main23291-0C010i202408
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS),THA SOURCED PARTS
main23291-0C020i202408
IDN SOURCED PARTS
main23291-23010i¥240202408
main23291-73010i¥250202408-202411
(J)
23300PFILTER, FUEL(FOR EFI)
main23300-31120i¥4,550202408
main23300-75140i¥4,550202408-202411
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-31250i202408
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-31190i202408
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-31010i¥9,000202408
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-31030i¥210202408
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-31020i¥450202408
NO.1
main23842-31030i¥450202408
NO.2
7751
9011906925
main90119-06925¥80
90178T0042
90466T0040
main90466-T0040¥100
90929T1001
9155180618
main91551-80618¥60
9155180650
main91551-80650¥80
9167180614
main91671-80614¥60
9613741301
main96137-41301¥120

26 parts on this diagram · 2 diagrams in section
