Toyota HILUX CHAMPHEADLAMP

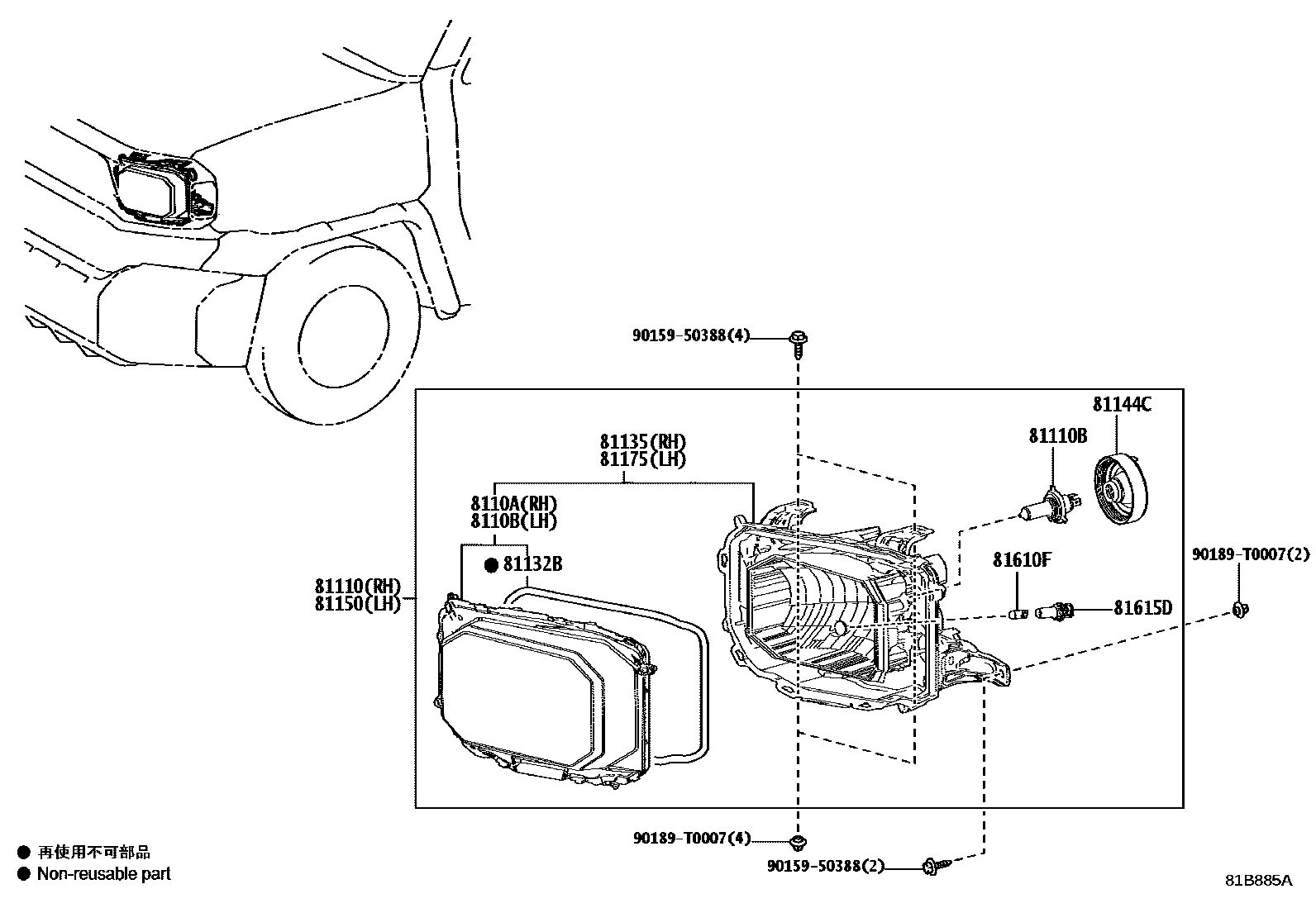

Parts diagram
8110ALENS SUB-ASSY, HEADLAMP, RH
main8110A-0KW30i202312
main8110A-0KW30i202312-202407
main8110A-0KW40i202312
main8110A-0KW40i202409
8110BLENS SUB-ASSY, HEADLAMP, LH
main8110B-0KQ10i202312-202407
main8110B-0KQ10i202312
main8110B-0KW30i202312
main8110B-0KW30i202409
81110HEADLAMP ASSY, RH
main81110-0KW30i202312-202407
main81110-0KW30i202312
main81110-0KW40i202312
main81110-0KW40i202409
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13058i¥2,000202312-202407
12V 60/55W,HALOGEN
main90981-13058i¥2,000202312
12V 60/55W,HALOGEN
main90981-13058i¥2,000202409
12V 60/55W,HALOGEN
81132BGASKET, HEADLAMP LENS
main81132-48C30i¥2,230202312-202407
main81132-48C30i¥2,230202312
main81132-48C30i¥2,230202409
81135UNIT ASSY, HEADLAMP, RH
main81145-0KW30i202312-202407
main81145-0KW30i202312
main81145-0KW40i202409
main81145-0KW40i202312
81144CCOVER, HEADLAMP SOCKET
main90075-65019i¥610202312
main90075-65019i¥610202312-202407
main90075-65019i¥610202409
81150HEADLAMP ASSY, LH
main81150-0KQ10i202312-202407
main81150-0KQ10i202312
main81150-0KW30i202312
main81150-0KW30i202409
81175UNIT ASSY, HEADLAMP, LH
main81185-0KQ10i202312-202407
main81185-0KQ10i202312
main81185-0KW30i202409
main81185-0KW30i202312
81610FBULB(FOR CLEARANCE LAMP)
main90981-11069i¥110202312-202407
12V 5W,TYPE A
main90981-11069i¥110202312
12V 5W,TYPE A
main90981-11069i¥110202409
12V 5W,TYPE A
main99132-12050i¥110202312
12V 5W,TYPE B
main99132-12050i¥110202409
12V 5W,TYPE B
main99132-12050i¥110202312-202407
12V 5W,TYPE B
81615DSOCKET, CLEARANCE LAMP
main90075-60089i¥610202409
main90075-60089i¥610202312-202407
main90075-60089i¥610202312
9015950388
main90159-50388¥50
90189T0007

13 parts on this diagram · 2 diagrams in section
