Toyota HIGHLANDER/KLUGERFLOOR PAN & LOWER BACK PANEL

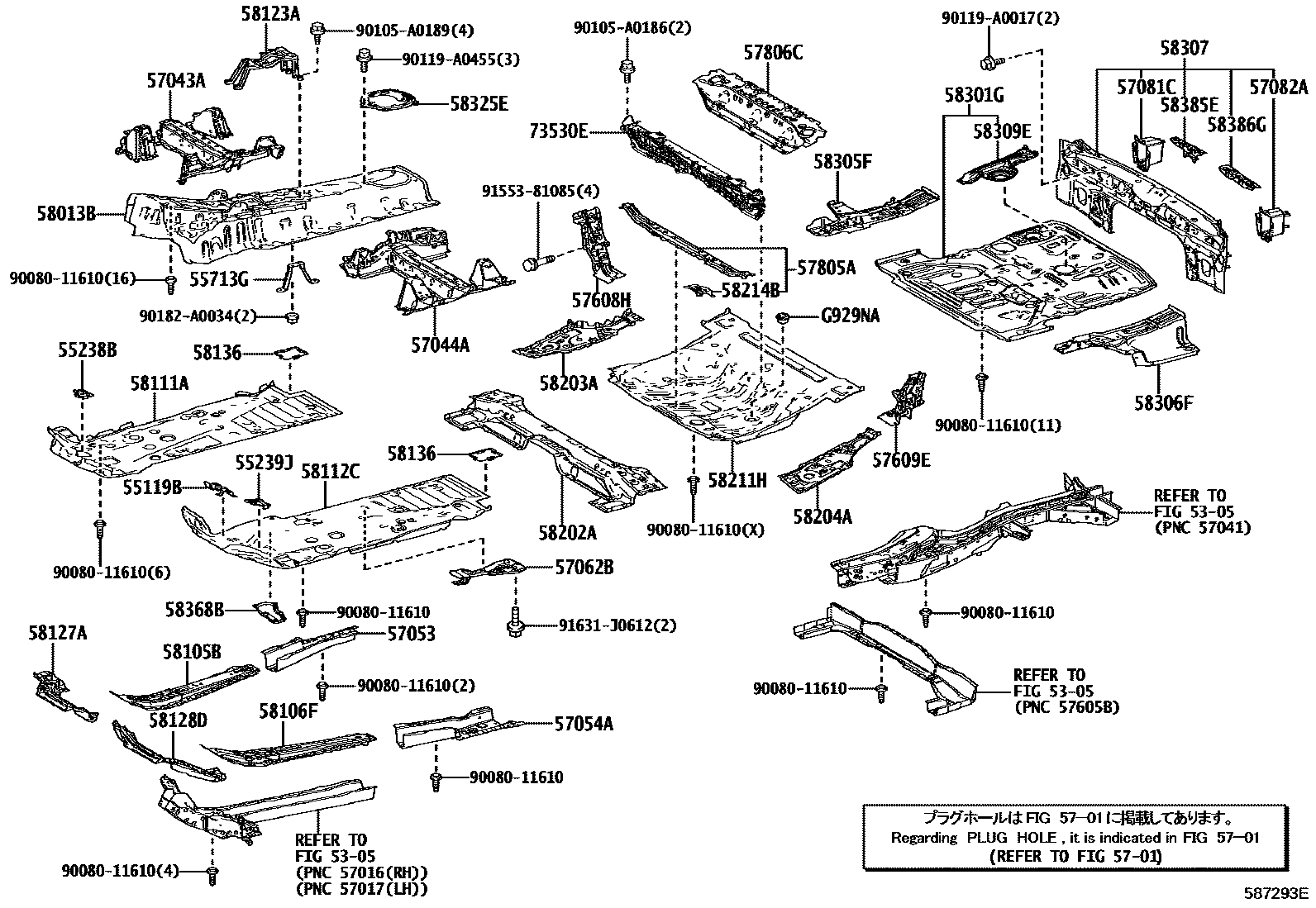

Parts diagram
5305
55119BEXTENSION, DASH PANEL, LH
main55119-0E010i202002-202410
55238BPLATE, DASH PANEL INSULATOR, LOWER RH
main55238-0R010i202002-202410
55239JPLATE, DASH PANEL INSULATOR, LOWER LH
main55239-0R010i202002-202410
55713GBRACKET, FRONT LOWER PANEL
main55713-0E090i202002-202410
main55713-0E150i202210-202312
5701
57043AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR RH
main57043-0E010i202002-202410
57044AREINFORCEMENT SUB-ASSY, FRONT SIDE MEMBER, REAR LH
main57044-0E010i202002-202410
57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH
main57053-0E010i202002-202410
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-0R040i202002-202410
57062BBRACKET SUB-ASSY, FUEL TANK SUPPORT, LH
main57062-0E060i202002-202410
main57062-0R010i202003-202312
57081CBRACKET SUB-ASSY, REAR BUMPER ARM SUPPORT, RH
main57081-0E010i202002-202410
57082ABRACKET SUB-ASSY, REAR BUMPER ARM SUPPORT, LH
main57082-0E010i202002-202410
57608HREINFORCE SUB-ASSY, SIDE MEMBER TO FLOOR, RH
main57608-0E060i202002-202410
57609EREINFORCE SUB-ASSY, SIDE MEMBER TO FLOOR, LH
main57609-0E070i202002-202410
57805AREINFORCE SUB-ASSY, NO.1 SEAT LEG, REAR NO.1
main57805-0E050i202002-202012
main57805-0E051i202012-202410
57806CREINFORCE SUB-ASSY, NO.1 SEAT LEG, REAR NO.2
main57806-0E020i202002-202410
58013BPANEL SUB-ASSY, FRONT FLOOR, CENTER
main58013-0E060i202003-202211
main58013-0E061i202212-202312
main58013-0E080i202002-202410
58105BPANEL SUB-ASSY, FRONT FLOOR REAR UPPER SUB
main58105-0E070i202002-202109
main58105-0E071i202110-202410
58106FBRACKET SUB-ASSY, FRONT SEAT MOUNTING, OUTSIDE LH
main58106-0E010i202002-202109
main58106-0E011i202110-202410
58111APAN, FRONT FLOOR, RH
main58111-0R050i202002-202410
58112CPAN, FRONT FLOOR, LH
main58112-0R040i202002-202410
58123ASUPPORT, SHIFT & SELECT LEVER
main58123-0E070i202002-202410
main58123-0E080i202011-202312
58127AREINFORCE, FRONT CROSS TO FRONT PANEL MEMBER, RH
main58127-0E040i202002-202007
main58127-0E041i202008-202410
58128DREINFORCE, FRONT CROSS TO FRONT PANEL MEMBER, LH
main58128-0R030i202002-202007
main58128-0R031i202008-202410
58136COVER, FRONT FLOOR HOLE
main58136-0E040i202002-202410
58202APAN SUB-ASSY, CENTER FLOOR, FRONT
main58202-0E100i202003-202008
main58202-0E110i202002-202410
main58202-0E140i202009-202312
58203AREINFORCEMENT SUB-ASSY, CENTER FLOOR PANEL, RH
main58203-0E020i202002-202410
58204AREINFORCEMENT SUB-ASSY, CENTER FLOOR PANEL, LH
main58204-0E040i202002-202410
58211HPAN, CENTER FLOOR
main58211-0E090i202003-202312
main58211-0E100i202002-202012
main58211-0E101i202012-202410
58214BPANEL, SEAT FLOOR SIDE, LH
main58214-0E031i202012-202410
58301GPAN SUB-ASSY, REAR FLOOR
main58301-0E901i202003-202312
main58301-0E902i202002-202410
58305FPANEL SUB-ASSY, REAR FLOOR SIDE, RH
main58305-0E070i202003-202312
main58305-0E080i202002-202410
58306FPANEL SUB-ASSY, REAR FLOOR SIDE, LH
main58306-0E080i202002-202410
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-0E080i202002-202410
58309EPLATE SUB-ASSY, REAR FLOOR
main58309-0E030i202003-202410
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-0E040i202003-202312
main58325-0E050i202002-202410
58368BBRACKET, FUEL TUBE, NO.2
main58368-0R010i202002-202410
58385EBRACKET, REAR BUMPER COVER, RH
main58385-0E040i202002-202410
58386GBRACKET, REAR BUMPER COVER, LH
main58386-0E040i202002-202410
73530EPANEL ASSY, REAR SEAT SUB FLOOR
main73530-0E040i202002-202410
G929NAPLUG, BATTERY DRAIN
mainG929N52010i202002-202410
9008011610
90105A0186
90105A0189
90119A0017
90119A0455
90182A0034
9155381085
main91553-81085¥190
91631J0612
main91631-J0612¥110

50 parts on this diagram · 8 diagrams in section
