Toyota HIACE/REGIUSACEFUEL INJECTION SYSTEM

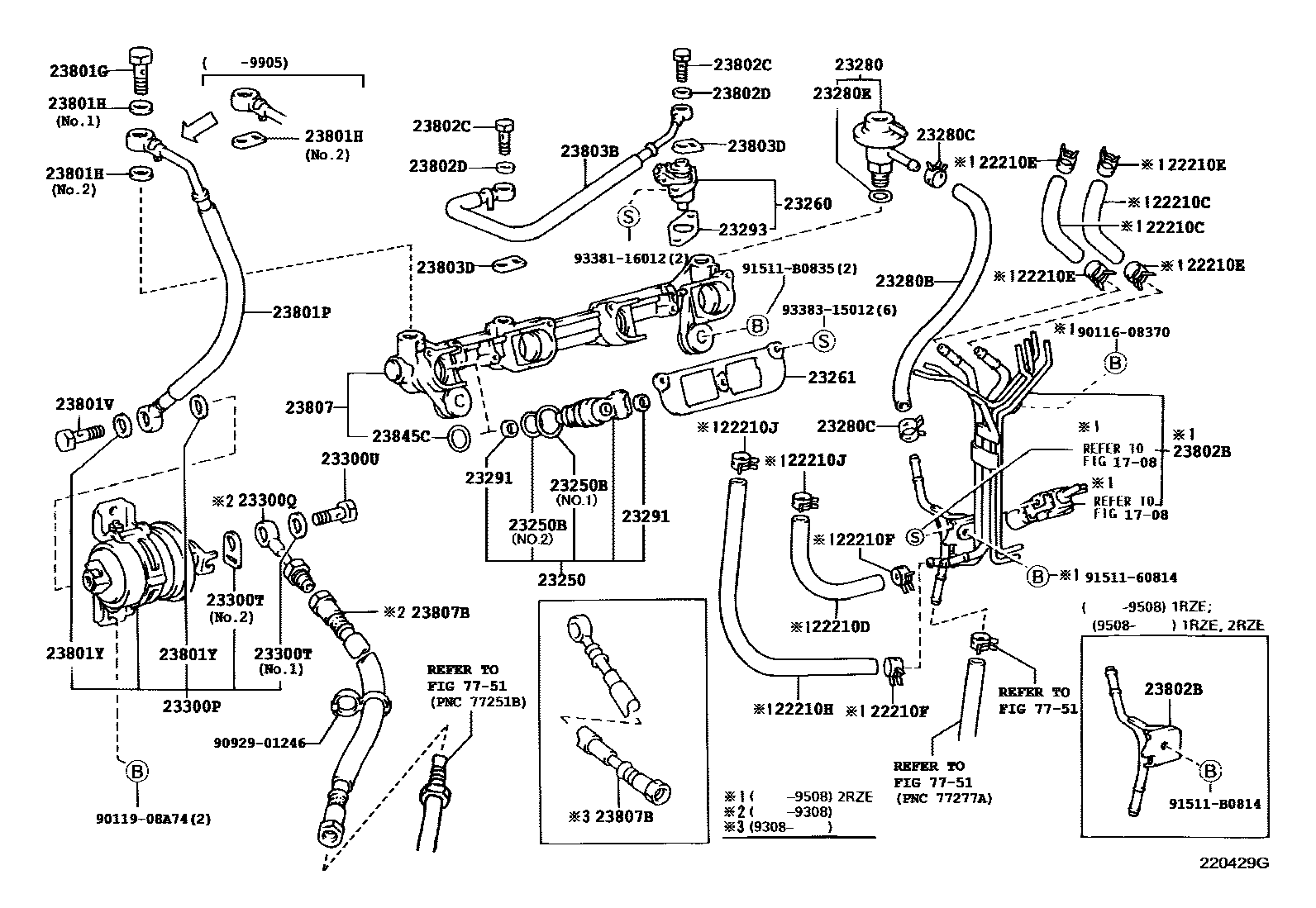

Parts diagram
1708
22210BODY ASSY, THROTTLE
main22210-75010i¥50,500198908-199205
main22210-75011i¥50,500199205-199508
main22210-75020i¥50,500198908-199205
main22210-75021i¥50,500199205-199508
main22210-75040i¥50,500198908-199205
main22210-75041i¥50,500199205-199508
main22210-75140i¥50,500199508-200308
main22210-75150i¥50,500199508-200308
main22210-75170i¥50,500199508-200308
22210CHOSE, WATER BY-PASS, NO.1
main16261-75030i¥550198908-199508
22210DHOSE, WATER BY-PASS, NO.2
main99555-10200i¥320198908-199508
22210ECLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE, NO.1)
main96135-41300i¥140198908-199508
sub96135-51300¥120
22210FCLAMP OR CLIP, HOSE (FOR WATER BY-PASS HOSE, NO.2)
main96135-41300i¥140198908-199508
sub96135-51300¥120
22210HHOSE, WATER BY-PASS, NO.3
main99555-10260i¥330198908-198909
sub99555-10300¥370
main99555-10300i¥370198909-199508
sub99555-10500¥1,150
22210JCLIP(FOR WATER BY-PASS HOSE NO.3)
main96135-41300i¥140198908-199508
sub96135-51300¥120
23250INJECTOR ASSY, FUEL
main23209-79025i¥20,500198908-199508
main23209-79035i¥20,500198908-199508
main23209-79105i¥20,100199508-200308
main23209-79115i¥20,200199508-200308
main23209-79155i¥20,100200308-200501
sub23209-79205¥13,900
23250BRING, O(FOR FUEL INJECTOR)
main90301-07024i¥190200308-200501
main90301-14006i¥260198908-200308
main90301-17007i¥260198908-200308
23260INJECTOR ASSY, COLD START FUEL
main23260-79185i¥10,500198908-199002
main23260-79186i¥10,200199002-199508
23261COVER, INJECTOR
main23261-75010i¥580198908-199310
sub23261-75020¥580
main23261-75020i¥580199310-200308
23280REGULATOR ASSY, FUEL PRESSURE
main23280-75010i¥9,800198908-200308
main23280-75040i¥8,000200308-200501
sub23280-75130¥6,000
23280BHOSE, FUEL PRESSURE REGULATOR RETURN
main95333-06020i¥480198908-199907
sub95337-06020¥570
main95333-06020i¥480199907-200308
sub95337-06020¥570
23280CCLAMP OR CLIP(FOR FUEL PRESSURE REGULATOR RETURN HOSE)
main96135-41100i¥140198908-199907
sub96135-51100¥130
main96135-51100i¥130199907-200308
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07037i¥140200308-200501
main90301-09002i¥0198908-200308
23291INSULATOR, INJECTOR VIBRATION
main23291-73010i¥250200308-200501
main23291-75010i¥160198908-199002
main23291-75020i¥410199002-200308
23293GASKET, COLD START INJECTOR
main23293-75010i¥350198908-199508
23300PFILTER, FUEL(FOR EFI)
main23030-75010i¥5,800200308-200501
main23300-79255i¥7,100198908-199506
main23300-79505i¥7,100199506-200308
23300QUNION(FOR FUEL FILTER)
main90404-14015i¥510198908-199308
23300TGASKET(FOR FUEL FILTER)
main90430-12005i¥110198908-199002
main90430-12017i¥190198908-199905
main90430-12026i¥90199002-199905
main90430-12026i¥90199905-200308
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i¥310198908-200308
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-12033i¥480199905-200308
main90401-12097i¥310198908-199905
23801HGASKET(FOR FUEL PIPE)
main23279-74010i199905-200308
main90430-12005i¥110198908-199002
main90430-12017i¥190198908-199905
main90430-12026i¥90199002-199905
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-75010i¥3,790198908-199506
main23801-75050i¥3,820199506-200308
23801VBOLT, UNION
main90401-12097i¥310198908-200308
23801YGASKET
main90430-12005i¥110198908-199002
main90430-12026i¥90199002-200308
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-75010i¥2,300198908-200308
main23802-75020i¥10,500198908-198909
main23802-75021i¥10,200198909-199508
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-08003i¥140199106-199508
main90401-08004i¥270198908-199106
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-08009i¥110198908-199106
sub90430-08014¥110
main90430-08014i¥110199106-199508
23803BPIPE SUB-ASSY, FUEL, NO.3
main23803-75010i¥3,350198908-199002
main23803-75011i¥3,330199002-199508
23803DBOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
main90430-08011i¥120198908-199106
main90430-08015i¥140199106-199508
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-75010i¥9,400198908-199508
main23807-75030i¥20,000199508-200308
sub23807-75031¥20,000
main23807-75050i¥7,700200308-200501
sub23807-75052¥8,900
23807BHOSE, FUEL DELIVERY PIPE
main23271-75010i¥8,600198908-199308
main23906-75030i¥11,500199308-200308
23845CINSULATOR, FUEL PIPE
main23845-75010i¥390198908-200308
7751
9011608370
main90116-08370¥100
9011908A74
main90119-08A74¥90
9092901246
main90929-01246¥230
9151160814
main91511-60814¥140
91511B0814
main91511-B0814¥90
91511B0835
main91511-B0835¥160
9338116012
main93381-16012¥140
9338315012
main93383-15012¥70

44 parts on this diagram · 5 diagrams in section
