Toyota HIACE/REGIUSACEFRONT SPRING & SHOCK ABSORBER

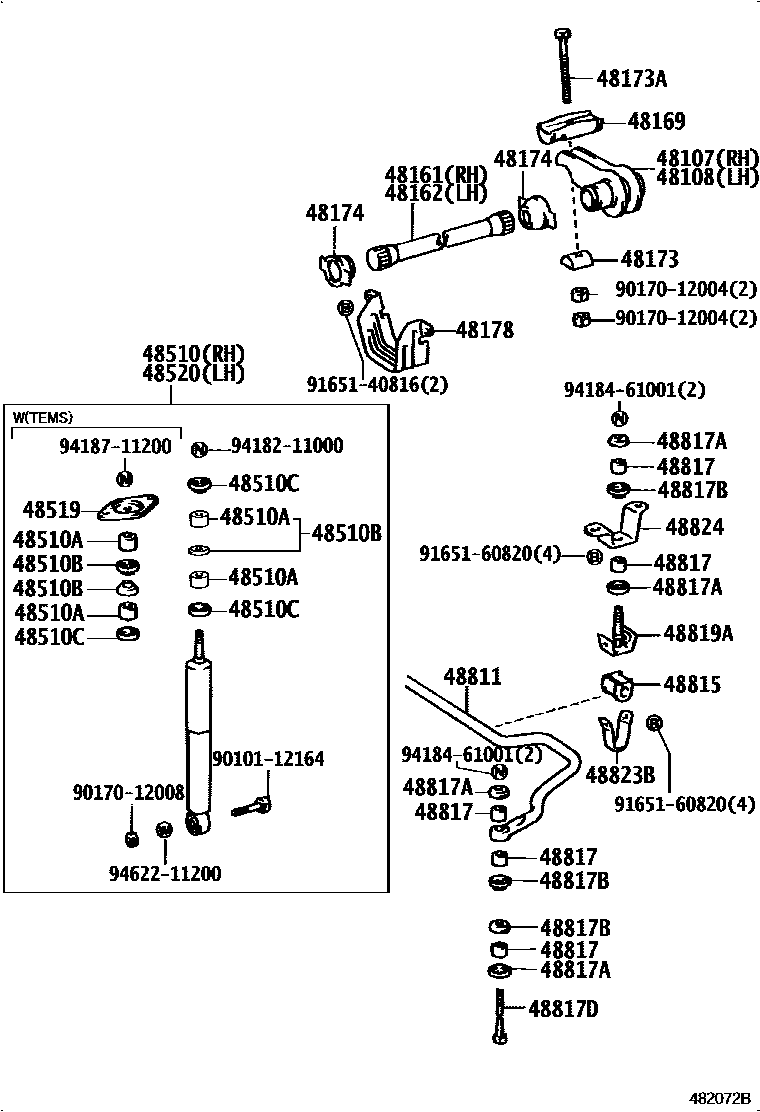

Parts diagram
48107ARM SUB-ASSY, ANCHOR, RH
main48107-26050i¥5,700198908-200501
48108ARM SUB-ASSY, ANCHOR, LH
main48108-26050i¥5,700198908-200501
48161SPRING, TORSION BAR, RH
main48161-26160i¥14,800198908-199308
main48161-26170i¥13,500198908-199308
main48161-26171i¥14,800199308-200408
main48161-26180i¥14,100199010-200408
main48161-26190i¥12,900198908-199308
main48161-26200i¥13,600198908-200408
main48161-26210i¥14,100198908-199308
main48161-26211i¥14,100199308-200501
main48161-26220i¥15,400198908-200501
main48161-26270i¥14,100199308-200408
main48161-26280i¥14,100199308-200408
main48161-26290i¥14,800199308-200408
48162SPRING, TORSION BAR, LH
main48162-26160i¥14,800198908-199308
main48162-26170i¥13,500198908-199308
main48162-26171i¥14,800199308-200408
main48162-26180i¥14,100199010-200408
main48162-26190i¥12,900198908-199308
main48162-26200i¥13,600198908-200408
main48162-26210i¥14,100198908-199308
main48162-26211i¥14,100199308-200501
main48162-26220i¥15,400198908-200501
main48162-26270i¥14,100199308-200408
main48162-26280i¥14,100199308-200408
main48162-26290i¥14,800199308-200408
48169SWIVEL, ANCHOR ARM
main48169-26030i¥1,520198908-200408
main48169-26050i¥1,710198908-200501
48173SEAT, ANCHOR ARM ADJUSTER
main48173-27010i¥440198908-200501
48173ABOLT, HEXAGON(FOR ANCHOR ARM ADJUSTING)
main90101-12091i¥590198908-200408
main90101-12091i¥590198908-199207
main90101-12091i¥590199207-199901
L=163
main90101-12165i¥370199901-199907
L=188
main90101-12165i¥370198908-200408
main90101-12165i¥370199207-200501
48174COVER, TORSION BAR DUST
main48174-26010i¥630198908-200501
48178PROTECTOR, TORSION BAR DUST COVER, RH
main48178-26030i¥1,330198908-200501
48510ABSORBER ASSY, SHOCK, FRONT RH
main48511-29525i¥7,100198908-199205
sub48511-29526¥7,300
main48511-29526i¥7,300199205-199607
sub48511-29527¥4,530
main48511-29527i¥4,530199607-199808
main48511-29565i¥7,300198908-199205
sub48511-29695¥8,600
main48511-29566i¥8,600199205-199308
sub48511-29567¥8,600
main48511-29585i¥23,900198908-199004
sub48511-29586¥23,900
main48511-29595i¥7,300198908-199607
sub48511-29596¥7,300
main48511-29596i¥7,300199607-199608
main48511-29597i¥7,400199608-200408
main48511-29605i¥7,300198908-199205
sub48511-29607¥7,300
main48511-29606i¥8,600199205-199308
sub48511-29608¥8,600
main48511-29615i¥23,600198908-199205
sub48511-29617¥23,600
main48511-29616i¥23,600199205-199308
sub48511-29618¥23,600
main48511-29655i¥23,600199004-199205
sub48511-29657¥23,600
main48511-29656i¥23,600199205-199308
sub48511-29658¥23,600
main48511-29675i¥8,600199308-199607
sub48511-29676¥8,600
main48511-29676i¥8,600199607-199808
main48511-29685i¥8,600199308-199607
sub48511-29686¥8,600
main48511-29686i¥8,600199607-199808
main48511-29705i¥28,900199308-199607
sub48511-29706¥29,000
main48511-29706i¥29,000199907-200408
main48511-29706i¥29,000199607-199907
main48511-29715i¥8,600199308-199607
sub48511-29716¥8,600
main48511-29716i¥8,600199607-199808
main48511-29725i¥28,900199308-199607
sub48511-29726¥29,000
main48511-29726i¥29,000199607-200408
main48511-80055i¥8,700199808-200501
main48511-80056i¥8,700199808-200408
sub48511-80057¥8,700
main48511-80057i¥8,700199808-200408
main48511-80059i¥8,700199808-200408
48510ACUSHION, FRONT SHOCK ABSORBER
main90948-01003i¥220198908-199308
main90948-01031i¥200199308-200501
main90948-01050i¥630198908-200408
48510BRETAINER, CUSHION, NO.1(FOR FRONT SHOCK ABSORBER)
main90948-01035i¥260198908-199308
sub90948-01031¥200
sub90948-02017¥320
main90948-02002i¥170198908-199308
main90948-02017i¥320199308-200501
main90948-02101i¥250198908-200408
48510CRETAINER, CUSHION, NO.2(FOR FRONT SHOCK ABSORBER)
main90948-02002i¥170198908-200501
main90948-02070i¥240198908-200408
48519BRACKET, ACTUATOR SUPPORT, FRONT
main48519-28010i¥2,860198908-200408
48520ABSORBER ASSY, SHOCK, FRONT LH
main48511-29525i¥7,100198908-199205
sub48511-29526¥7,300
main48511-29526i¥7,300199205-199607
sub48511-29527¥4,530
main48511-29527i¥4,530199607-199808
main48511-29565i¥7,300198908-199205
sub48511-29695¥8,600
main48511-29566i¥8,600199205-199308
sub48511-29567¥8,600
main48511-29585i¥23,900198908-199004
sub48511-29586¥23,900
main48511-29595i¥7,300198908-199607
sub48511-29596¥7,300
main48511-29596i¥7,300199607-199608
main48511-29597i¥7,400199608-200408
main48511-29605i¥7,300198908-199205
sub48511-29607¥7,300
main48511-29606i¥8,600199205-199308
sub48511-29608¥8,600
main48511-29615i¥23,600198908-199205
sub48511-29617¥23,600
main48511-29616i¥23,600199205-199308
sub48511-29618¥23,600
main48511-29655i¥23,600199004-199205
sub48511-29657¥23,600
main48511-29656i¥23,600199205-199308
sub48511-29658¥23,600
main48511-29675i¥8,600199308-199607
sub48511-29676¥8,600
main48511-29676i¥8,600199607-199808
main48511-29685i¥8,600199308-199607
sub48511-29686¥8,600
main48511-29686i¥8,600199607-199808
main48511-29705i¥28,900199308-199607
sub48511-29706¥29,000
main48511-29706i¥29,000199907-200408
main48511-29706i¥29,000199607-199907
main48511-29715i¥8,600199308-199607
sub48511-29716¥8,600
main48511-29716i¥8,600199607-199808
main48511-29725i¥28,900199308-199607
sub48511-29726¥29,000
main48511-29726i¥29,000199607-200408
main48511-80055i¥8,700199808-200501
main48511-80056i¥8,700199808-200408
sub48511-80057¥8,700
main48511-80057i¥8,700199808-200408
main48511-80059i¥8,700199808-200408
48811BAR, STABILIZER, FRONT
main48811-26120i¥16,000198908-199608
main48811-26121i¥16,200199608-200408
main48811-26130i¥15,400199010-199308
main48811-26150i¥16,600198908-199907
main48811-26160i¥18,000198908-200208
main48811-26170i¥18,400198908-200408
main48811-26180i¥16,900198908-199608
main48811-26180i¥16,900199005-199308
main48811-26181i¥16,800199608-200408
main48811-26200i¥16,700199010-199308
main48811-26220i¥16,600199608-200501
main48811-26230i¥17,100199608-200501
48815BUSH, FRONT STABILIZER BAR, NO.1
main48815-26050i¥820198908-200408
main48815-26050i¥820199005-199308
main48815-26060i¥910198908-199611
main48815-26090i¥790198908-199505
sub48815-26221¥930
main48815-26120i¥870198908-200408
main48815-26170i¥930199608-199612
sub48815-26171¥930
main48815-26171i¥930199612-200501
main48815-26220i¥930199505-199612
sub48815-26221¥930
main48815-26221i¥930199612-200408
main48815-26300i¥930199612-200501
48817CUSHION, FRONT STABILIZER
main90948-01002i¥260198908-200501
48817ARETAINER, CUSHION, NO.1(FOR FRONT STABILIZER BAR)
main90948-02004i¥170198908-200501
48817BRETAINER, CUSHION, NO.2(FOR FRONT STABILIZER BAR)
main90948-02005i¥140198908-200501
48817DBOLT(FOR FRONT STABILIZER)
main91112-61080i¥160199308-200408
main91121-51080i¥360198908-199308
48819ABOLT, FRONT STABILIZER
main48819-26040i¥1,010198908-200408
main48819-26050i¥620198908-200501
48823BCOVER, FRONT STABILIZER BRACKET
main48823-26090i¥870198908-200408
48824BRACKET, STABILIZER, FRONT
main48824-26090i¥1,340198908-200408
9010112164
main90101-12164¥310
9017012004
main90170-12004¥230
9017012008
main90170-12008¥160
9165140816
main91651-40816¥80
9165160820
main91651-60820¥130
9418211000
main94182-11000¥170
9418461001
main94184-61001¥80
9418711200
main94187-11200¥300
9462211200
main94622-11200¥200

33 parts on this diagram · 4 diagrams in section
