Toyota HARRIERBACK DOOR LOCK & HANDLE

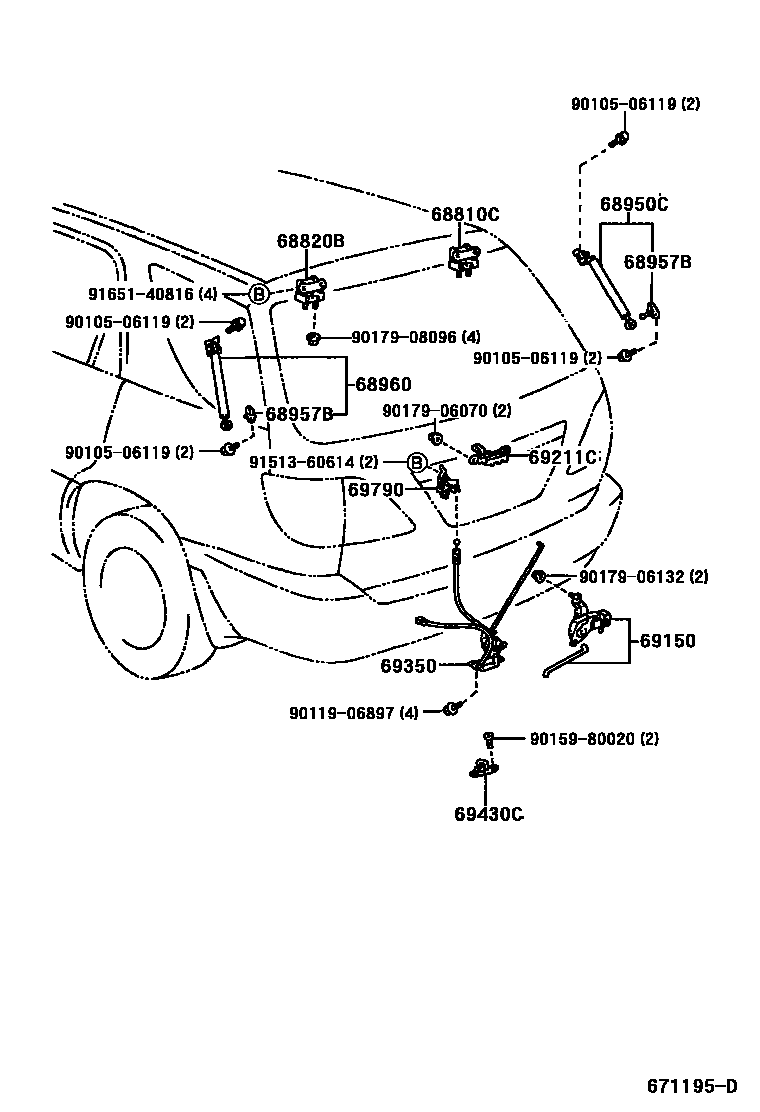

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-44010i¥2,080199712
68820BHINGE ASSY, BACK DOOR, LH
main68810-44010i¥2,080199712
68950CSTAY ASSY, BACK DOOR, RH
main68950-49015i¥11,400199712
68957BBRACKET, BACK DOOR STAY, LOWER
main68957-13020i¥430199712
68960STAY ASSY, BACK DOOR, LH
main68960-49015i¥11,400199712
69150ACTUATOR ASSY, BACK DOOR LOCK
main69150-48010i¥9,100199712
69211CHANDLE, BACK DOOR OUTSIDE
main69023-48010i¥3,560199712
69350LOCK ASSY, BACK DOOR
main69350-48010i¥8,500199712
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-48010i¥1,680199712
69790CONTROL ASSY, BACK DOOR LOCK
main69790-33020i¥2,240199712
9010506119
main90105-06119¥100
9011906897
main90119-06897¥60
9015980020
main90159-80020¥120
9017906070
main90179-06070¥180
9017906132
main90179-06132¥120
9017908096
main90179-08096¥110
9151360614
main91513-60614¥80
9165140816
main91651-40816¥80

18 parts on this diagram · 1 diagram in section
