Toyota HARRIER/HYBRID(JPP)RADIATOR GRILLE

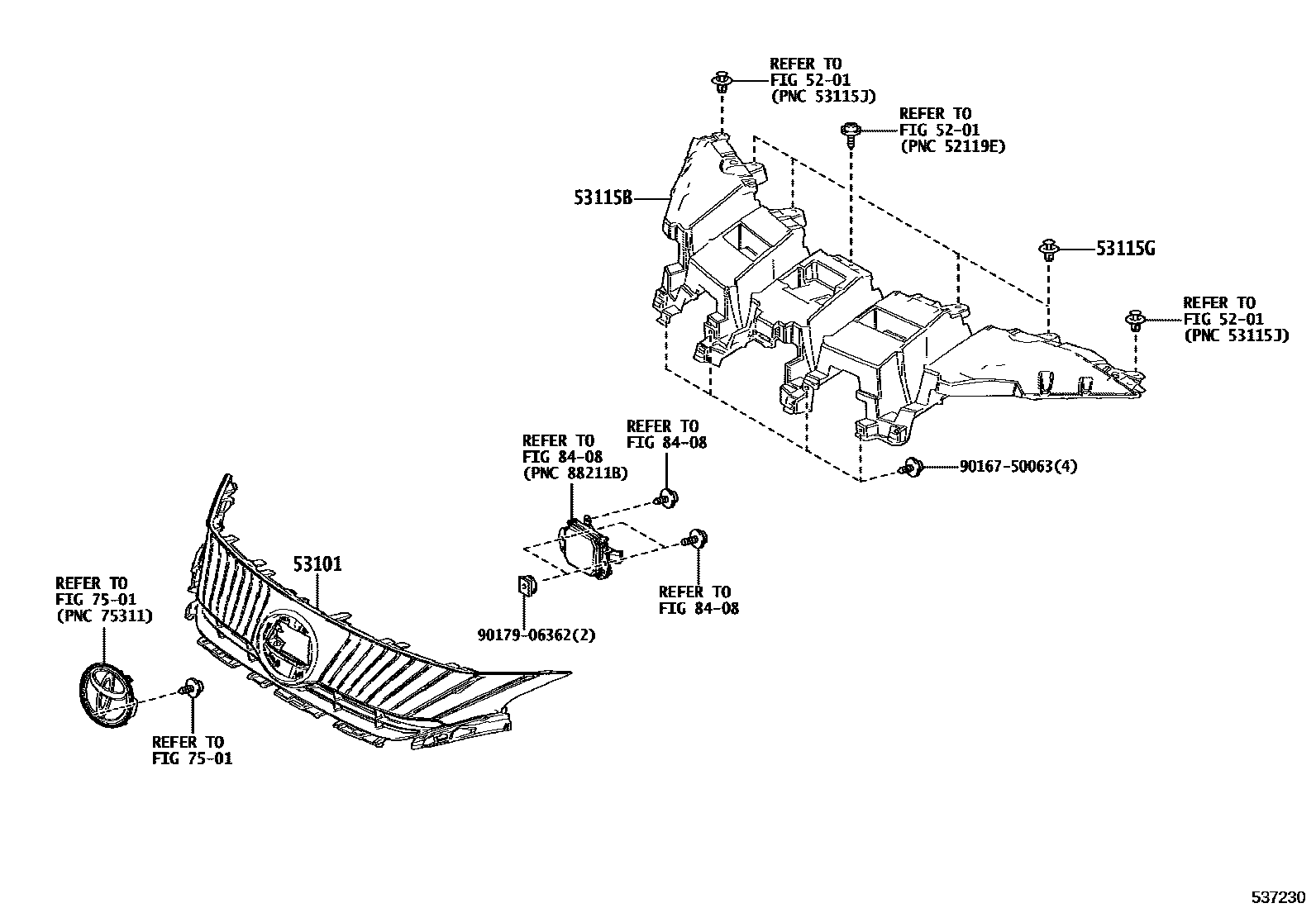

Parts diagram
5201
53101GRILLE SUB-ASSY, RADIATOR
main53101-48B61i¥20,200202009-202210
NO PAINT REQ.
main53101-48B61i¥20,200202210-202309
NO PAINT REQ.
main53101-48B61i¥20,200202210
NO PAINT REQ.
53115BBRACKET, RADIATOR GRILLE
main53115-48080i¥8,700202009-202210
main53115-48080i¥8,700202210-202309
main53115-48080i¥8,700202210
53115GCLIP, RADIATOR GRILLE BRACKET
main90467-07215i¥80202009-202210
main90467-07215i¥80202210-202309
main90467-07215i¥80202210
7501
8408
9016750063
main90167-50063¥60
9017906362
main90179-06362¥60

8 parts on this diagram · 1 diagram in section
