Toyota GRANACEREAR DOOR LOCK & HANDLE

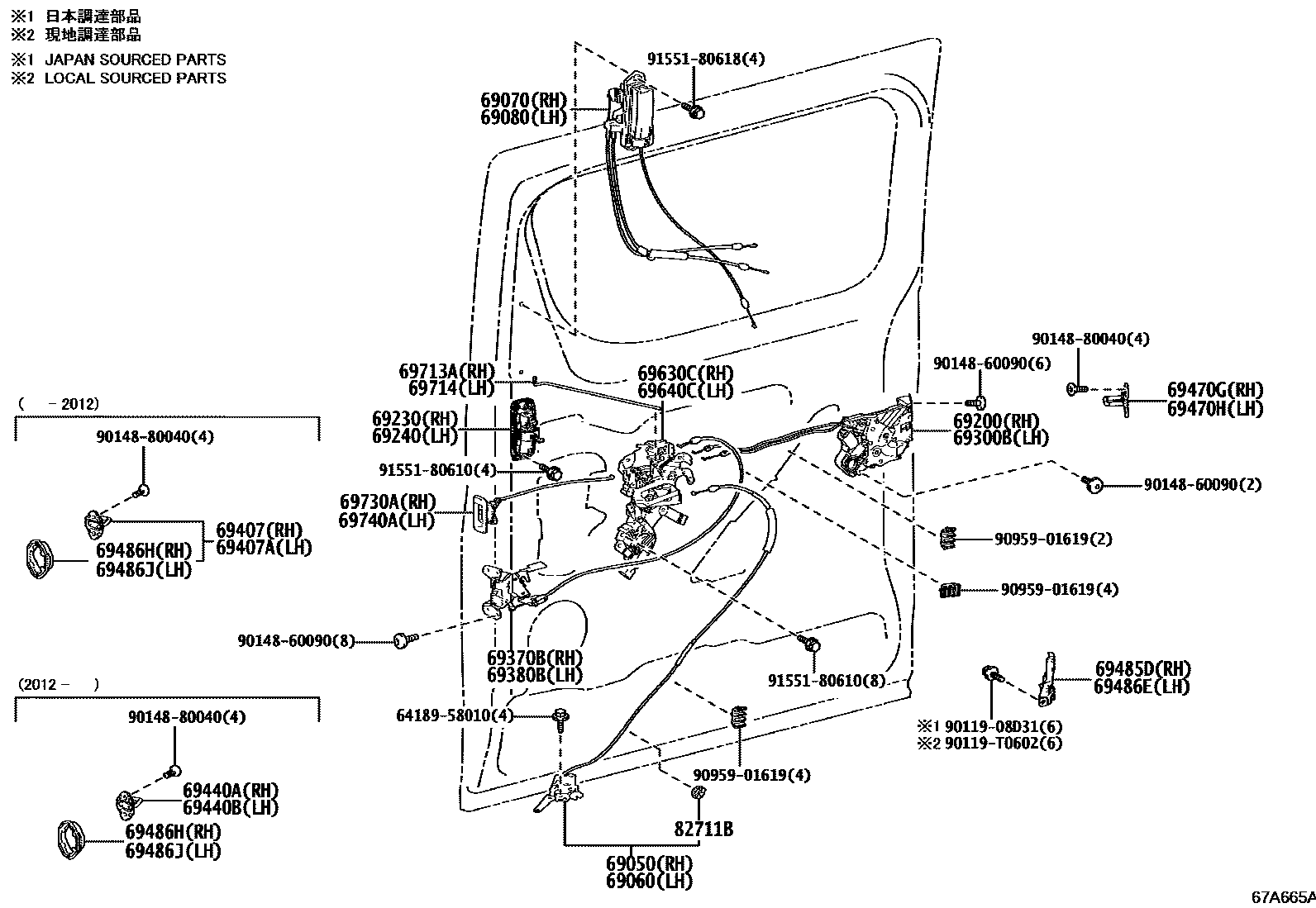

Parts diagram
69050LOCK ASSY, SLIDE DOOR FULL OPEN STOP, RH
main69305-26010i¥3,130201912-202506
69060LOCK ASSY, SLIDE DOOR FULL OPEN STOP, LH
main69306-26010i¥3,130201912-202506
69070HANDLE ASSY, SLIDE DOOR, INSIDE, RH
main69070-26060-C0i201912-202506
BLACK,TRIM2#
69080HANDLE ASSY, SLIDE DOOR, INSIDE, LH
main69080-26060-C0i201912-202506
BLACK,TRIM2#
69200LOCK ASSY, POWER SLIDE DOOR, RH
main69200-26030i¥20,600201912-202307
sub69200-V3040¥20,500
main69200-V3040i¥20,500202308-202406
sub69200-V3041¥18,600
main69200-V3041i¥18,600202407-202506
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-26140i¥5,800201912-202506
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-26140i¥5,800201912-202506
69300BLOCK ASSY, POWER SLIDE DOOR, LH
main69300-26150i¥20,600201912-202307
sub69300-V3040¥20,500
main69300-V3040i¥20,500202308-202406
sub69300-V3041¥18,600
main69300-V3041i¥18,600202407-202506
69370BLOCK ASSY, SLIDE DOOR, FRONT RH
main69370-26020i¥4,430201912-202506
69380BLOCK ASSY, SLIDE DOOR, FRONT LH
main69380-26020i¥4,430201912-202506
69407STRIKER SUB-ASSY, REAR DOOR OPEN LOCK, FRONT RH
main69407-26010i¥1,840201912-202101
sub69440-08050¥1,110
sub69486-15020¥400
69407ASTRIKER SUB-ASSY, REAR DOOR OPEN LOCK, FRONT LH
main69407-26010i¥1,840201912-202101
sub69440-08050¥1,110
sub69486-15020¥400
69440APLATE ASSY, SLIDE DOOR FRONT LOCK STRIKER
main69440-08050i¥1,110202101-202506
69440BPLATE ASSY, SLIDE DOOR FRONT LOCK STRIKER
main69440-08050i¥1,110202101-202506
69470GPLATE ASSY, SLIDE DOOR REAR LOCK STRIKER, RH
main69470-58010i¥1,070201912-202506
69470HPLATE ASSY, SLIDE DOOR REAR LOCK STRIKER, LH
main69470-58010i¥1,070201912-202506
69485DSTRIKER, SLIDE DOOR OPEN, RH
main69485-26030i¥2,130201912-202506
69486ESTRIKER, SLIDE DOOR OPEN, LH
main69486-26030i¥2,130201912-202506
69486HCOVER, SLIDE DOOR FRONT LOCK STRIKER, RH
main69486-15020i¥400201912-202506
69486JCOVER, SLIDE DOOR FRONT LOCK STRIKER, LH
main69486-15020i¥400201912-202506
69630CCONTROL ASSY, SLIDE DOOR LOCK REMOTE, RH
main69630-26290i¥16,300201912-202506
69640CCONTROL ASSY, SLIDE DOOR LOCK REMOTE, LH
main69640-26460i¥16,300201912-202506
69713ALINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-26030i¥460201912-202506
69714LINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-26030i¥460201912-202506
69730ALINK ASSY, REAR DOOR LOCK CONTROL, RH
main69730-26030i¥940201912-202506
69740ALINK ASSY, REAR DOOR LOCK CONTROL, LH
main69740-26030i¥940201912-202506
82711BCLAMP, WIRING HARNESS
main82711-52070i¥110201912-202506
6418958010CLAMP, BACK PANEL SILENCER
main64189-58010¥470
9011908D31
main90119-08D31¥80
90119T0602
9014860090
main90148-60090¥60
9014880040
main90148-80040¥70
9095901619
main90959-01619¥140
9155180610
main91551-80610¥60
9155180618
main91551-80618¥60

35 parts on this diagram · 1 diagram in section
