Toyota GRANACERADIATOR GRILLE

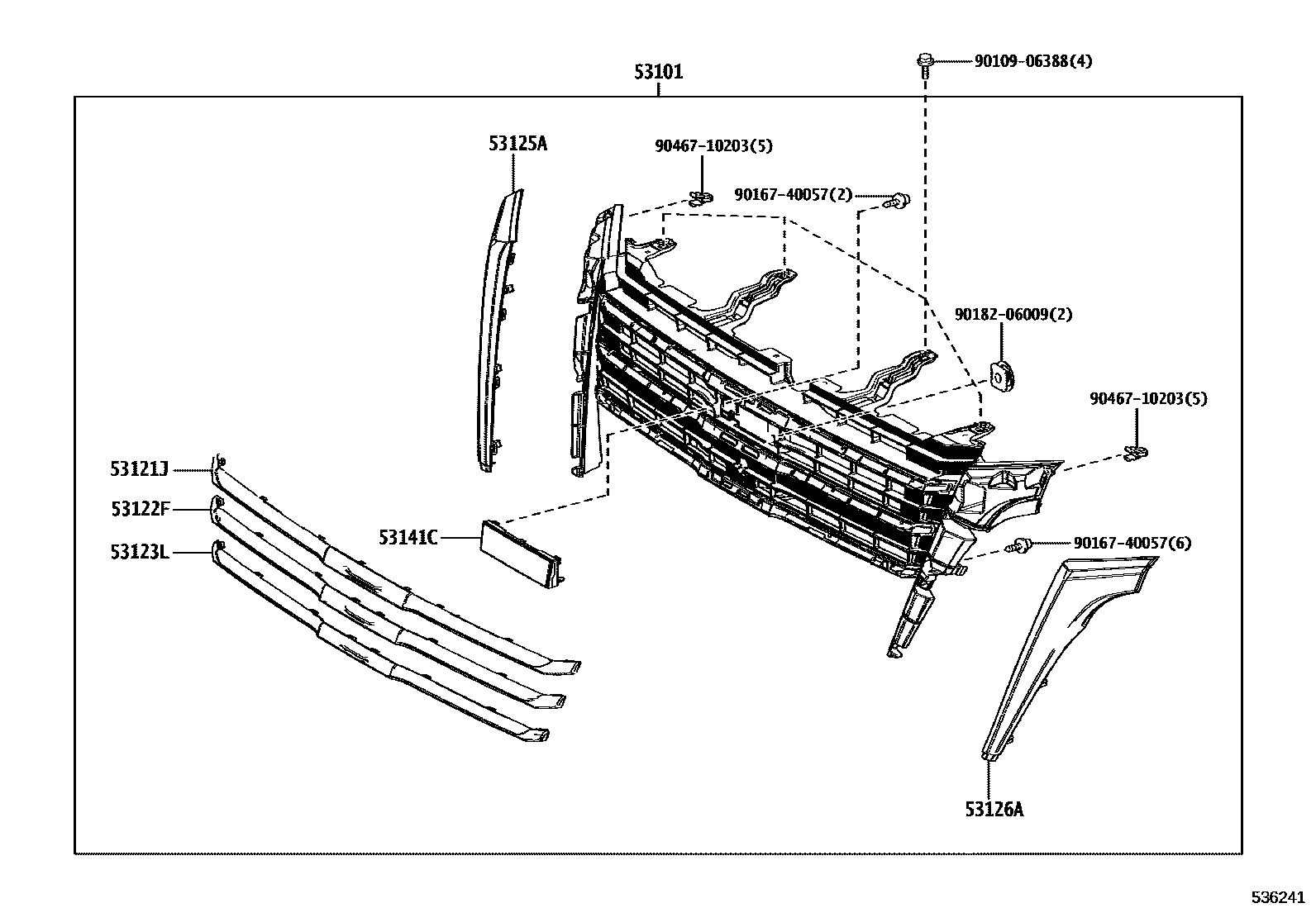

Parts diagram
53101GRILLE SUB-ASSY, RADIATOR
main53101-26310i¥48,200201912-202107
���b�L
main53101-V3150i¥48,200202107-202208
���b�L
sub53101-V3151¥43,700
main53101-V3151i¥43,700202209-202506
���b�L
53121JMOULDING, RADIATOR GRILLE, NO.1
main53121-26020i¥3,070201912-202506
53122FMOULDING, RADIATOR GRILLE, NO.2
main53122-26060i¥3,070201912-202506
53123LMOULDING, RADIATOR GRILLE, NO.3
main53123-26050i¥3,070201912-202506
53125AMOULDING, RADIATOR GRILLE, CENTER RH
main53125-26010i¥3,790201912-202506
53126AMOULDING, RADIATOR GRILLE, CENTER LH
main53126-26010i¥3,790201912-202506
53141CGARNISH, RADIATOR GRILLE
main53141-26030i¥8,800201912-202107
main53141-V3010i¥8,000202107-202506
9010906388
main90109-06388¥70
9016740057
main90167-40057¥60
9018206009
main90182-06009¥100
9046710203
main90467-10203¥60

11 parts on this diagram · 1 diagram in section
