Toyota GR COROLLAREAR SEAT & SEAT TRACK

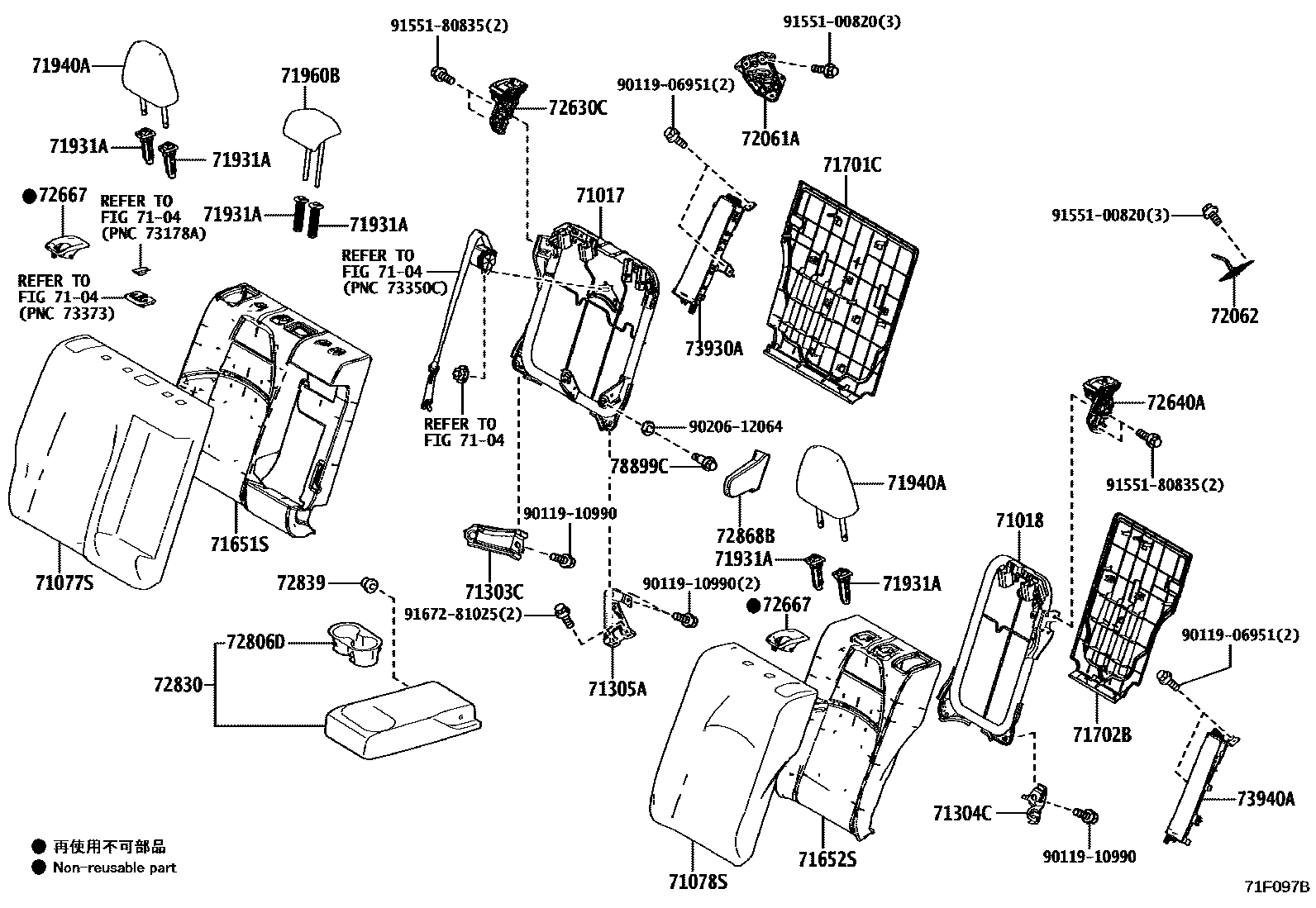

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-12C20i¥17,400202409
main71017-12C20i¥17,400202210-202409
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-12540i¥11,700202210-202409
main71018-12540i¥11,700202409
7104
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-1AA30-C3i202210-202409
BLACK/GRAY,TRIM2#
main71077-1AA30-C3i202409
BLACK/GRAY,TRIM2#
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-12T80-C3i202409
BLACK/GRAY,TRIM2#
main71078-12T80-C3i202210-202409
BLACK/GRAY,TRIM2#
71303CHINGE SUB-ASSY, REAR SEATBACK, RH
main71303-12230i¥1,180202409
main71303-12230i¥1,180202210-202409
71304CHINGE SUB-ASSY, REAR SEATBACK, LH
main71304-12100i¥1,140202409
main71304-12100i¥1,140202210-202409
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-47040i¥3,050202409
main71305-47040i¥3,050202210-202409
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-12B90i¥7,900202409
main71651-12B90i¥7,900202210-202409
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-12A20i¥6,600202409
main71652-12A20i¥6,600202210-202409
71701CBOARD SUB-ASSY, REAR SEATBACK, RH
main71701-12010i¥8,200202409
main71701-12010i¥8,200202210-202409
71702BBOARD SUB-ASSY, REAR SEATBACK, LH
main71702-12010i¥6,600202409
main71702-12010i¥6,600202210-202409
71931ASUPPORT, REAR SEAT HEADREST
main71930-47050-C5i202409
W(LOCK),BLACK,TRIM2#,3#
main71930-47050-C5i202210-202409
W(LOCK),BLACK,TRIM2#,3#
main71931-47030-C4i202409
W/O(LOCK),BLACK,TRIM2#,3#
main71931-47030-C4i202210-202409
W/O(LOCK),BLACK,TRIM2#,3#
71940AHEADREST ASSY, REAR SEAT
main71940-12J00-C3i202210-202211
BLACK/GRAY,TRIM2#
main71940-12J01-C3i202211-202409
BLACK/GRAY NO.205,TRIM2#
main71940-12J01-C3i202409
BLACK/GRAY NO.205,TRIM2#
71960BHEADREST ASSY, REAR SEAT, CENTER
main71960-12C60-C4i202210-202409
BLACK,TRIM2#
main71960-12C60-C4i202409
BLACK,TRIM2#
72061ABASE SUB-ASSY, REAR SEATBACK LOCK, RH
main72061-12020i¥2,250202210-202409
main72061-12020i¥2,250202409
72062BASE SUB-ASSY, REAR SEATBACK LOCK, LH
main72062-12020i¥1,960202409
main72062-12020i¥1,960202210-202409
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-47050-C2i202409
BLACK,TRIM2#,3#
sub72630-47050¥3,210
main72630-47050-C2i202210-202409
BLACK,TRIM2#,3#
sub72630-47050¥3,210
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-47050-C2i202409
BLACK,TRIM2#,3#
sub72640-47050¥3,210
main72640-47050-C2i202210-202409
BLACK,TRIM2#,3#
sub72640-47050¥3,210
72667BEZEL, REAR SEATBACK LOCK, UPPER
main72667-47010-C1i202409
BLACK,TRIM2#,3#
main72667-47010-C1i202210-202409
BLACK,TRIM2#,3#
72806DHOLDER SUB-ASSY, REAR SEAT CENTER ARMREST CUP
main72806-47010-C1i202409
BLACK,TRIM2#
main72806-47010-C1i202210-202409
BLACK,TRIM2#
main72806-47010-C1i202210-202409
HIGH GRADE PACKAGE&SEAT COVER MATERIAL-SUEDE&SEAT HEATER-WITH,BLACK,TRIM2#,3#
72830ARMREST ASSY, REAR SEAT, CENTER
main72830-12C50-C3i202409
BLACK,TRIM2#
main72830-12C50-C3i202210-202409
BLACK,TRIM2#
72839SHIM, REAR SEAT ARMREST HINGE
main72839-22010i¥160202409
main72839-22010i¥160202210-202409
72868BCOVER, CENTER ARMREST HINGE
main72868-12080-C0i202409
BLACK,TRIM2#
main72868-12080-C0i202210-202409
BLACK,TRIM2#
main72868-12080-C0i202210-202409
HIGH GRADE PACKAGE&SEAT COVER MATERIAL-SUEDE&SEAT HEATER-WITH,BLACK,TRIM2#,3#
73930AAIRBAG ASSY, REAR SEAT, RH
main73930-12010-C0i202409
BLACK,TRIM2#,3#
main73930-12010-C0i202210-202409
BLACK,TRIM2#,3#
73940AAIRBAG ASSY, REAR SEAT, LH
main73940-12010-C0i202409
BLACK,TRIM2#,3#
main73940-12010-C0i202210-202409
BLACK,TRIM2#,3#
78899CBOLT, REAR SUB SEAT
main78899-60070i¥100202409
main78899-60070i¥100202210-202409
9011906951
main90119-06951¥80
9011910990
main90119-10990¥100
9020612064
main90206-12064¥100
9155100820
main91551-00820¥80
9155180835
main91551-80835¥80
9167281025
main91672-81025¥120

33 parts on this diagram · 2 diagrams in section
