Toyota GR COROLLAAIR CLEANER

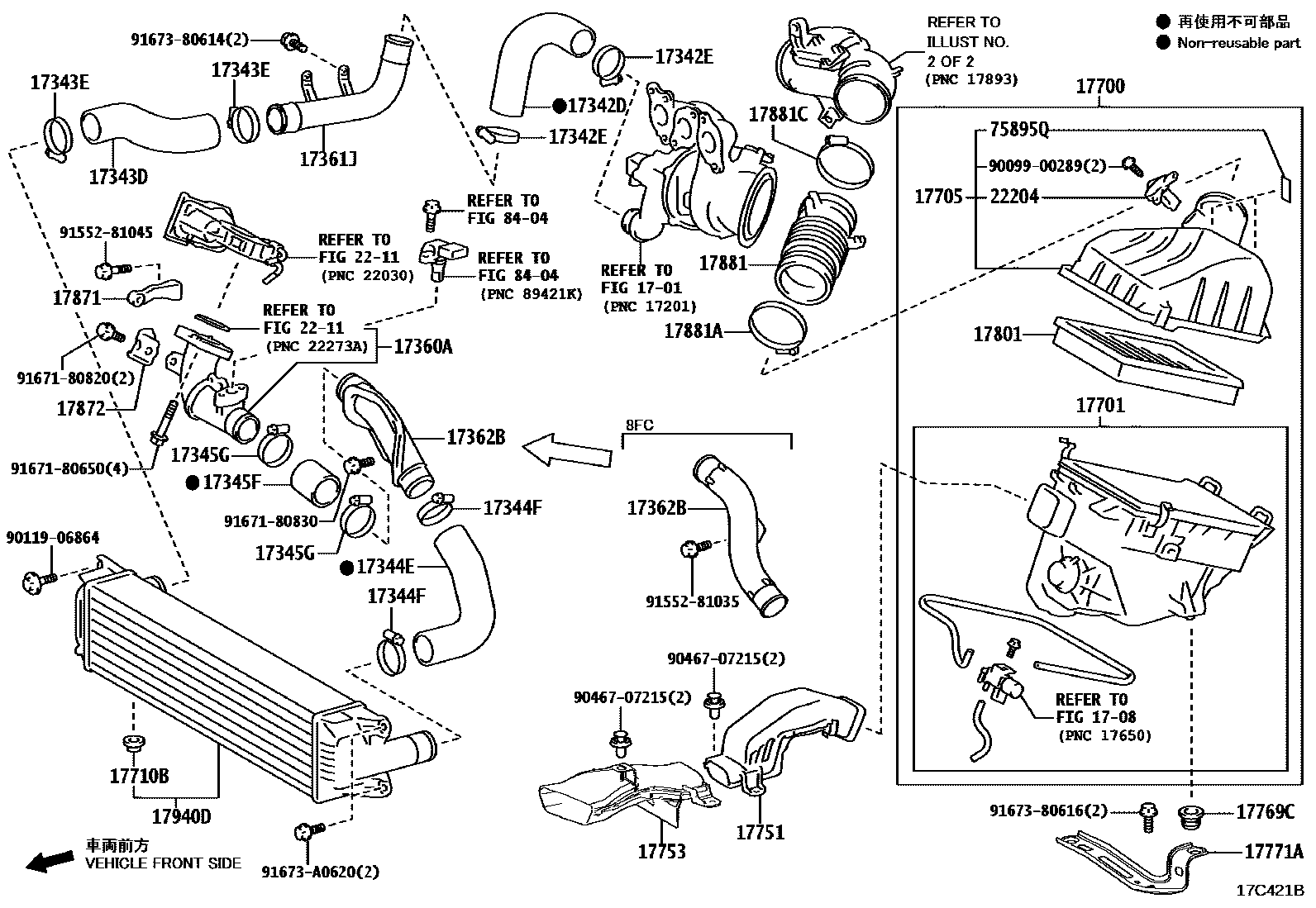

Parts diagram
1701
1708
17342DHOSE, AIR, NO.2
main17342-18010i¥2,710202409
main17342-18010i¥2,710202210-202304
main17342-18010i¥2,710202210-202409
17342ECLAMP OR CLIP(FOR AIR HOSE, NO.2)
main90460-50008i¥240202409
main90460-50008i¥240202210-202304
main90460-50008i¥240202210-202409
17343DHOSE, AIR, NO.3
main17343-18021i¥3,110202409
main17343-18021i¥3,110202210-202304
main17343-18021i¥3,110202210-202409
17343ECLAMP, HOSE(FOR AIR HOSE, NO.3)
main90460-60006i¥310202409
main90460-60006i¥310202210-202304
main90460-60006i¥310202210-202409
17344EHOSE, AIR, NO.4
main17344-18011i¥3,110202210-202304
main17344-18011i¥3,110202409
main17344-18011i¥3,110202210-202409
main17344-18030i¥2,720202409
17344FCLAMP, HOSE(FOR AIR HOSE, NO.4)
main90460-60006i¥310202409
main90460-60006i¥310202210-202304
main90460-60006i¥310202210-202409
17345FHOSE, AIR, NO.5
main17345-18010i¥1,300202409
main17345-18010i¥1,300202210-202304
main17345-18010i¥1,300202210-202409
17345GCLAMP OR CLIP(FOR AIR HOSE, NO.5)
main90460-60006i¥310202409
main90460-60006i¥310202210-202304
main90460-60006i¥310202210-202409
17360ATUBE ASSY, AIR
main17360-18010i¥3,650202210-202409
main17360-18010i¥3,650202409
main17360-18010i¥3,650202210-202304
17361JTUBE, AIR, NO.1
main17361-18021i¥4,080202210-202304
main17361-18021i¥4,080202409
main17361-18021i¥4,080202210-202409
17362BTUBE, AIR, NO.2
main17362-18010i¥3,510202210-202304
main17362-18010i¥3,510202409
main17362-18010i¥3,510202210-202409
main17362-18020i¥5,900202409
17700CLEANER ASSY, AIR
main17700-18060i202210-202409
main17700-18060i202409
main17700-18060i202210-202304
17701CASE SUB-ASSY, AIR CLEANER
main17701-18060i202409
main17701-18060i202210-202304
main17701-18060i202210-202409
17705CAP SUB-ASSY, AIR CLEANER
main17705-18020i¥0202409
main17705-18020i¥0202210-202304
main17705-18020i¥0202210-202409
17710BGROMMET
main90480-22025i¥120202409
main90480-22025i¥120202210-202304
main90480-22025i¥120202210-202409
17751INLET, AIR CLEANER, NO.1
main17751-18010i¥2,640202409
main17751-18010i¥2,640202210-202304
main17751-18010i¥2,640202210-202409
17753INLET, AIR CLEANER, NO.3
main17753-18020i¥2,160202409
main17753-18020i¥2,160202210-202304
main17753-18020i¥2,160202210-202409
17769CSUPPORT, AIR CLEANER, NO.1
main17769-25020i¥160202409
main17769-25020i¥160202210-202304
main17769-25020i¥160202210-202409
17771ABRACKET, AIR CLEANER
main17771-18020i¥1,290202409-202411
main17771-18020i¥1,290202210-202409
main17771-18021i¥1,170202412
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-25020i¥4,500202210-202304
main17801-25020i¥4,500202409
main17801-25020i¥4,500202210-202409
17871STAY, AIR CONNECTOR
main17871-18010i¥1,780202409
main17871-18010i¥1,780202210-202304
main17871-18010i¥1,780202210-202409
17872BRACKET, INTAKE AIR CONNECTOR
main17872-18010i¥660202409
main17872-18010i¥660202210-202304
main17872-18010i¥660202210-202409
17881HOSE, AIR CLEANER, NO.1
main17880-18010i¥2,330202210-202304
main17880-18010i¥2,330202409
main17880-18010i¥2,330202210-202409
17881ACLAMP(FOR AIR CLEANER HOSE, NO.1)
main90460-88001i¥530202409
main90460-88001i¥530202210-202304
main90460-88001i¥530202210-202409
17881CCLAMP(FOR AIR CLEANER HOSE, NO.1)
main90460-90005i¥360202409
main90460-90005i¥360202210-202304
main90460-90005i¥360202210-202409
17940DINTERCOOLER ASSY
main17940-18020i¥73,000202212-202304
main17940-18030i¥73,000202409
main17940-18030i¥73,000202210-202409
2211
22204METER SUB-ASSY, INTAKE AIR FLOW
main22204-75040i¥9,400202210-202304
main22204-75040i¥9,400202409
main22204-75040i¥9,400202210-202409
75895QTAPE, MOULDING, NO.1
main75895-52050i¥260202409
main75895-52050i¥260202210-202304
main75895-52050i¥260202210-202409
8404
9009900289
main90099-00289¥60
9011906864
main90119-06864¥80
9046707215
main90467-07215¥80
9155281035
main91552-81035¥120
9155281045
main91552-81045¥120
9167180650
main91671-80650¥80
9167180820
main91671-80820¥80
9167180830
main91671-80830¥80
9167380614
main91673-80614¥60
9167380616
main91673-80616¥60
91673A0620
main91673-A0620¥60

43 parts on this diagram · 2 diagrams in section
