Toyota GR 86 — SWITCH & RELAY & COMPUTER

0001 1����� 0002 1��������� 0003 1�������� �������� 1/2 0004 1�������� �������� 2/2 0005 1�������� & ��� 0006 1��� 0007 1������������ 0008 1����� & ��������� 0009 1������� 1/2 0010 1������� 2/2 0011 1����� & ��� 0012 1��� & �������

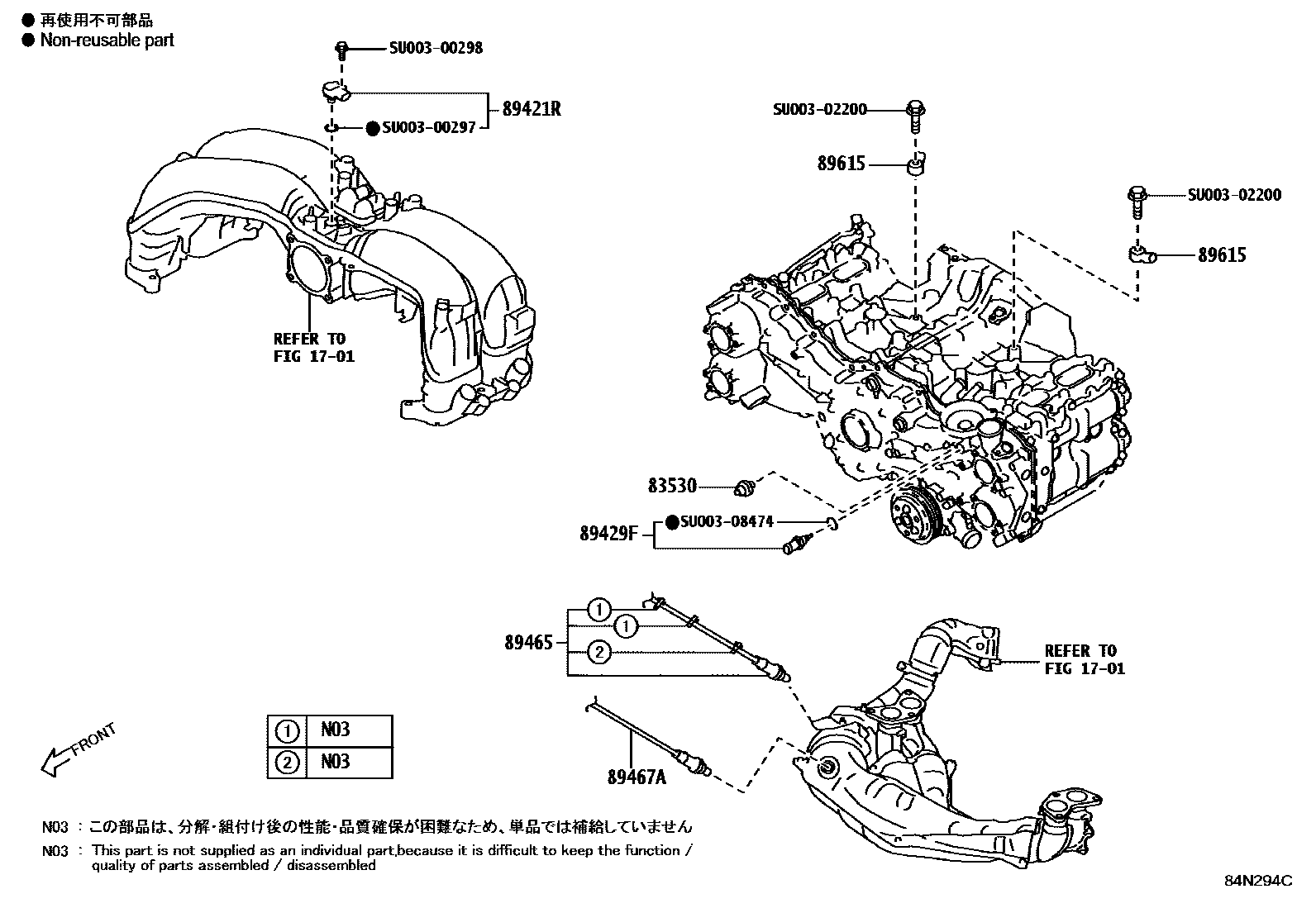

1701

83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)

mainSU00306104iZN8202110-202205

mainSU00306104iZN8..B202205-202308

mainSU00306104iZN8..C202311

mainSU00306104iZN8..D202407

89421RSENSOR, AIR PRESSURE

mainSU00308424iZN8..D202407

mainSU00308424iZN8202110-202205

mainSU00308424iZN8..B202205-202308

mainSU00308424iZN8..C202311

89429FSENSOR, TEMPERATURE

mainSU00308426iZN8..B202205-202308

mainSU00308426iZN8202110-202205

mainSU00308426iZN8..C202311

mainSU00308426iZN8..D202407

89465SENSOR, OXYGEN

mainSU00309044iZN8202110-202205

mainSU00309044iZN8..B202205-202308

mainSU00309044iZN8..C202311

mainSU00309044iZN8..D202407

89467ASENSOR, WIDE RANGE AIR FUEL RATIO

mainSU00309043iZN8202110-202205

mainSU00309043iZN8..B202205-202308

mainSU00309043iZN8..C202311

mainSU00309043iZN8..D202407

89615SENSOR, KNOCK CONTROL

mainSU00306707iZN8202110-202205

mainSU00306707iZN8..B202205-202308

mainSU00306707iZN8..C202311

mainSU00306707iZN8..D202407

SU00300297

mainSU003-00297¥170

SU00300298

mainSU003-00298¥130

SU00302200

mainSU003-02200¥90

SU00308474

mainSU003-08474¥150

11 parts on this diagram · 12 diagrams in section
