Toyota FRONT LANDERREAR DOOR LOCK & HANDLE

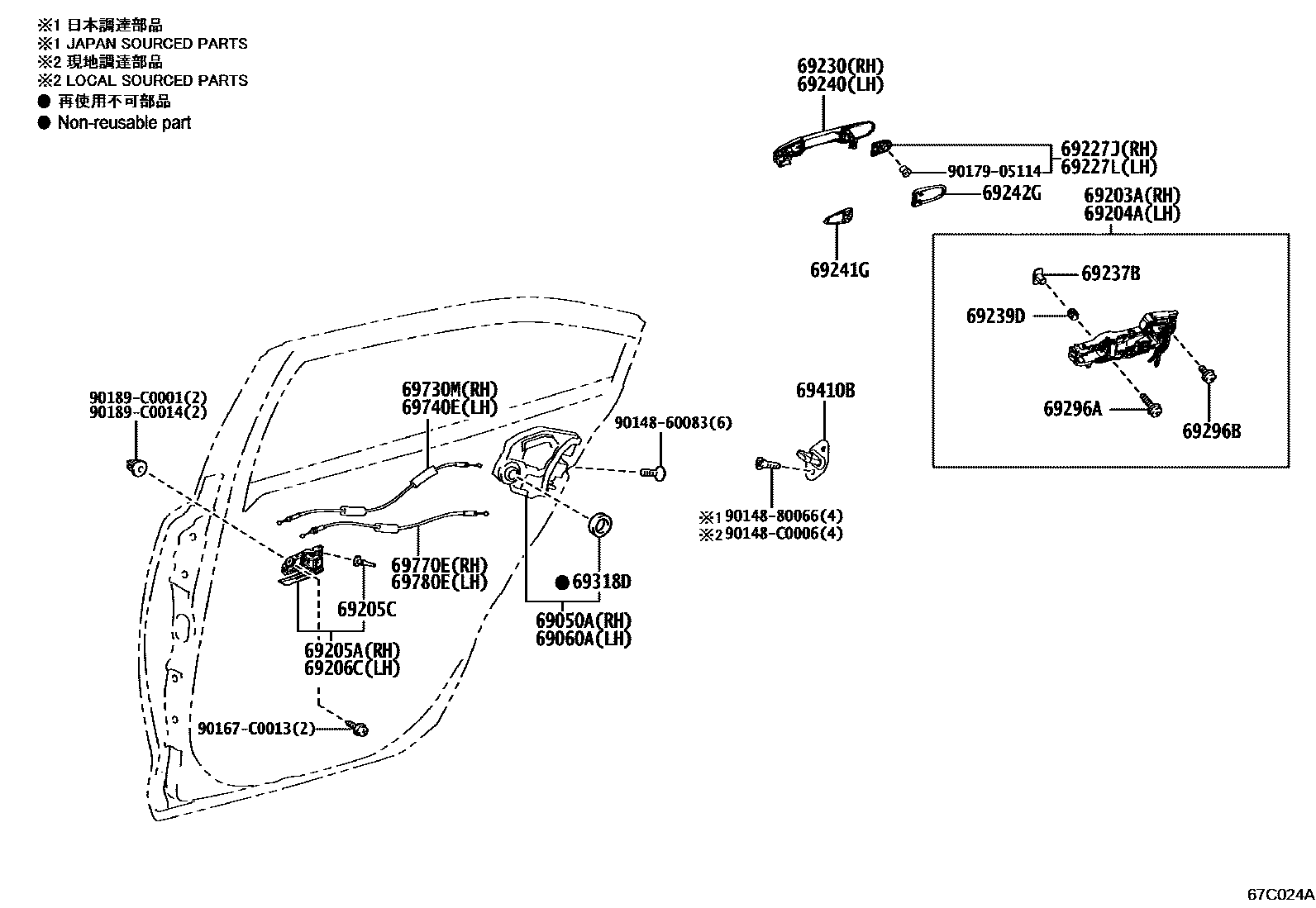

Parts diagram
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-02560i202201-202304
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-02560i202201-202304
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-0A060i202201-202304
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-0A060i202201-202304
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-02470-B1i202201-202304
LT.GRAY,TRIM1#
main69205-02470-C0i202304
BLACK,TRIM4#
main69205-02470-C0i202201-202304
BLACK,TRIM2#
main69205-02470-C0i202304
BLACK,TRIM2#,4#
main69205-02500-B2i202304
LT.GRAY,TRIM1#,##
main69205-02500-C0i202304
BLACK,TRIM4#,##
main69205-02500-C0i202304
BLACK,TRIM2#,4#,##
main69205-02500-C0i202304
BLACK,TRIM2#,##
main69205-0R070-C0i202201-202304
BLACK,TRIM1#,2#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04014i¥100202201-202304
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-02450-B1i202201-202304
LT.GRAY,TRIM1#
main69206-02450-C0i202201-202304
BLACK,TRIM2#
main69206-02450-C0i202304
BLACK,TRIM4#
main69206-02450-C0i202304
BLACK,TRIM2#,4#
main69206-02480-B2i202304
LT.GRAY,TRIM1#,##
main69206-02480-C0i202304
BLACK,TRIM4#,##
main69206-02480-C0i202304
BLACK,TRIM2#,4#,##
main69206-02480-C0i202304
BLACK,TRIM2#,##
main69206-0R070-C0i202201-202304
BLACK,TRIM1#,2#
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-06110i202201-202304
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-06110i202201-202304
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69211-06140-A0i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69211-06140-B0i202201-202304
SILVER ME.,1D4
main69211-06140-C0i202201-202304
BLACK MC.,209
main69211-06140-D1i202201-202304
RED M.M.,2NU ,3R3
main69211-06140-E3i202201-202304
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69211-06140-F0i202201-202304
BRASS GOLD ME.,2TY ,5C2
main69211-06140-J0i202201-202304
BLUE ME.,8X7
69237BNUT, REAR DOOR HANDLE
main69237-62010i¥160202201-202304
sub69237-0E010¥220
69239DBUSH, REAR DOOR HANDLE
main69239-06050i202201-202304
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69211-06140-A0i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69211-06140-B0i202201-202304
SILVER ME.,1D4
main69211-06140-C0i202201-202304
BLACK MC.,209
main69211-06140-D1i202201-202304
RED M.M.,2NU ,3R3
main69211-06140-E3i202201-202304
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69211-06140-F0i202201-202304
BRASS GOLD ME.,2TY ,5C2
main69211-06140-J0i202201-202304
BLUE ME.,8X7
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-06120i202201-202304
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-06120i202201-202304
69296ASCREW, DOOR INSIDE HANDLE
main90148-C0013i202201-202304
69296BSCREW, DOOR INSIDE HANDLE
main90148-50003i¥60202201-202304
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i¥120202201-202304
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0D020i202201-202304
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-0A060i202201-202304
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-0A060i202201-202304
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-0A060i202201-202304
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-0A060i202201-202304
9014860083
main90148-60083¥60
9014880066
main90148-80066¥60
90148C0006
90167C0013
9017905114
main90179-05114¥70
90189C0001
90189C0014

30 parts on this diagram · 1 diagram in section
