Toyota FRONT LANDERFRONT DOOR LOCK & HANDLE

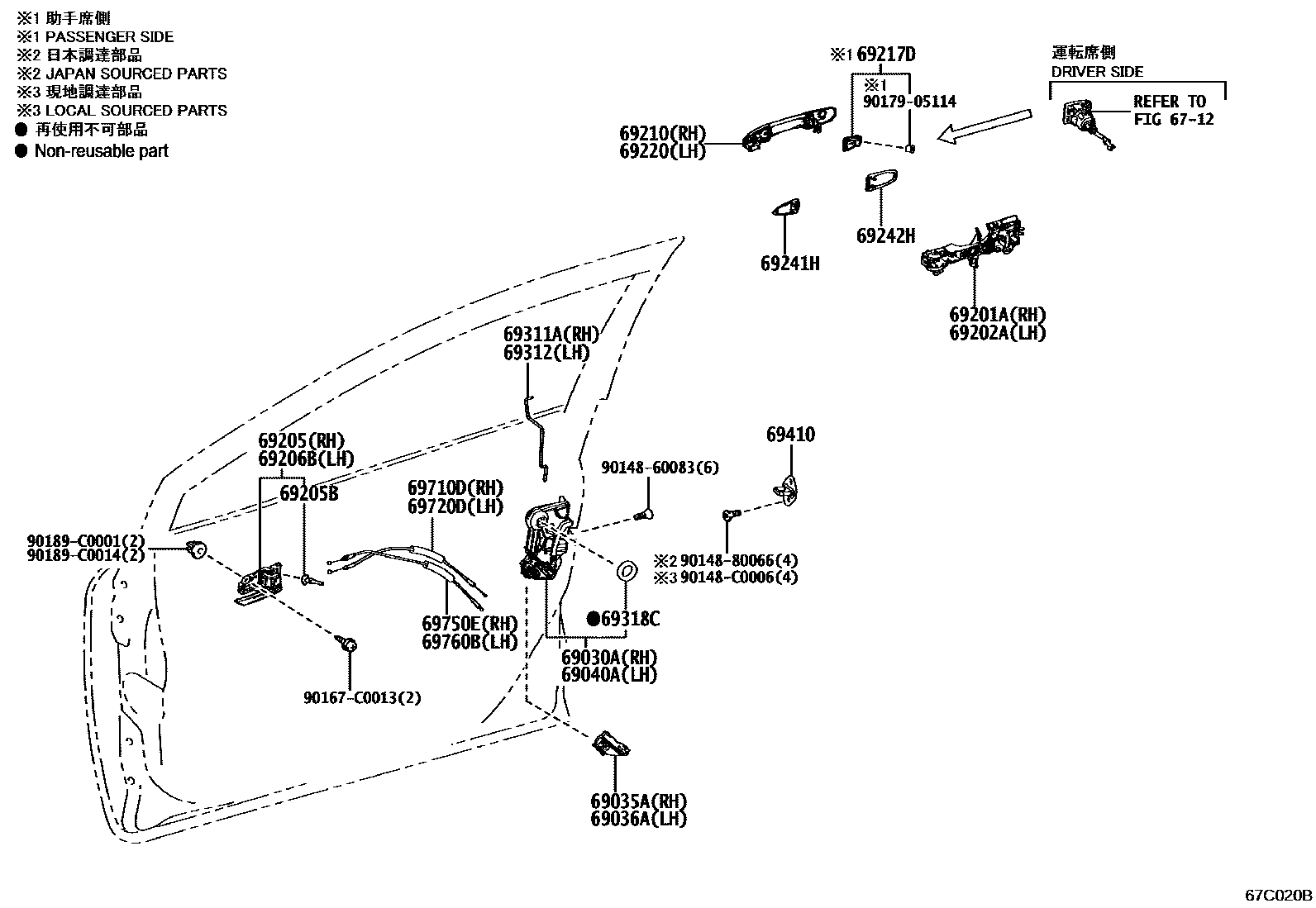

Parts diagram
6712
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-02640i202201-202304
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-02070i202201-202304
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-02070i202201-202304
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-02600i202201-202304
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-02410i202201-202304
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-02340i202201-202304
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-02470-B1i202201-202304
LT.GRAY,TRIM1#
main69205-02470-C0i202304
BLACK,TRIM4#
main69205-02470-C0i202304
BLACK,TRIM2#,4#
main69205-02470-C0i202201-202304
BLACK,TRIM2#
main69205-02500-B2i202304
LT.GRAY,TRIM1#,##
main69205-02500-C0i202304
BLACK,TRIM2#,##
main69205-02500-C0i202304
BLACK,TRIM4#,##
main69205-02500-C0i202304
BLACK,TRIM2#,4#,##
main69205-0R070-C0i202201-202304
BLACK,TRIM1#,2#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014i¥100202201-202304
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-02450-B1i202201-202304
LT.GRAY,TRIM1#
main69206-02450-C0i202304
BLACK,TRIM2#,4#
main69206-02450-C0i202201-202304
BLACK,TRIM2#
main69206-02450-C0i202304
BLACK,TRIM4#
main69206-02480-B2i202304
LT.GRAY,TRIM1#,##
main69206-02480-C0i202304
BLACK,TRIM2#,##
main69206-02480-C0i202304
BLACK,TRIM4#,##
main69206-02480-C0i202304
BLACK,TRIM2#,4#,##
main69206-0R070-C0i202201-202304
BLACK,TRIM1#,2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-02520-A1i202307
PLATINUM WHITE PEARL MC.,089 ,2PU
main69210-02520-B2i202307
SILVER ME.,1D4
main69210-02520-C0i202307
BLACK MC.,209
main69210-02520-D0i202307
RED M.M.,2NU ,3R3
main69210-02520-E1i202307
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69210-02520-F0i202307
BRASS GOLD ME.,2TY ,5C2
main69210-02520-J0i202307
BLUE ME.,8X7
main69210-0A120-A0i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69210-0A120-B0i202201-202304
SILVER ME.,1D4
main69210-0A120-C0i202201-202304
BLACK MC.,209
main69210-0A120-D0i202201-202304
RED M.M.,2NU ,3R3
main69210-0A120-E0i202201-202304
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69210-0A120-F0i202201-202304
BRASS GOLD ME.,2TY ,5C2
main69210-0A120-J0i202201-202304
BLUE ME.,8X7
main69211-06140-A0i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69211-06140-B0i202201-202304
SILVER ME.,1D4
main69211-06140-C0i202201-202304
BLACK MC.,209
main69211-06140-D1i202201-202304
RED M.M.,2NU ,3R3
main69211-06140-E3i202201-202304
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69211-06140-F0i202201-202304
BRASS GOLD ME.,2TY ,5C2
main69211-06140-J0i202201-202304
BLUE ME.,8X7
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-06180i202201-202304
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-02510-A1i202307
PLATINUM WHITE PEARL MC.,089 ,2PU
main69210-02510-B2i202307
SILVER ME.,1D4
main69210-02510-C0i202307
BLACK MC.,209
main69210-02510-D0i202307
RED M.M.,2NU ,3R3
main69210-02510-E1i202307
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69210-02510-F0i202307
BRASS GOLD ME.,2TY ,5C2
main69210-02510-J0i202307
BLUE ME.,8X7
main69210-0A110-A0i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69210-0A110-B0i202201-202304
SILVER ME.,1D4
main69210-0A110-C0i202201-202304
BLACK MC.,209
main69210-0A110-D0i202201-202304
RED M.M.,2NU ,3R3
main69210-0A110-E0i202201-202304
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69210-0A110-F0i202201-202304
BRASS GOLD ME.,2TY ,5C2
main69210-0A110-J0i202201-202304
BLUE ME.,8X7
main69211-06150-A0i202201-202304
PLATINUM WHITE PEARL MC.,089 ,2PU
main69211-06150-B0i202201-202304
SILVER ME.,1D4
main69211-06150-C0i202201-202304
BLACK MC.,209
main69211-06150-D0i202201-202304
RED M.M.,2NU ,3R3
main69211-06150-E3i202201-202304
AVANT-GARDE BRONZE ME.,2SA ,4V8
main69211-06150-F0i202201-202304
BRASS GOLD ME.,2TY ,5C2
main69211-06150-J0i202201-202304
BLUE ME.,8X7
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-06120i202201-202304
69242HPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-06120i202201-202304
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-0A080i202201-202304
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-0A080i202201-202304
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i¥120202201-202304
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-0D020i202201-202304
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-0A070i202201-202304
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-0A070i202201-202304
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-0A070i202201-202304
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-0A070i202201-202304
9014860083
main90148-60083¥60
9014880066
main90148-80066¥60
90148C0006
90167C0013
9017905114
main90179-05114¥70
90189C0001
90189C0014

30 parts on this diagram · 1 diagram in section
