Toyota FORTUNER (SUV) — REAR SPRING & SHOCK ABSORBER

48231ASPRING, COIL, REAR RH

main48231-0K290iGUN15#,16#..THP..TH202208-202307

main48231-0K341iGGN155,GUN156,TGN156,166..EPT,PKN202208-202309

main48231-0K350iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

main48231-0K360iGUN15#,16#,LAN155,TGN156..SA202301-202403

main48231-0K370iGGN155,GUN15#,16#,TGN156,166..IDNP..(ARL,GCC,GEN,IDN,VN)202209-202308

main48231-0K380iGUN156,166,TGN166..IND202210-202309

main48231-0K480iGUN15#,TGN156..MA202209-202308

main48231-0K500iGUN156,16#..PH202209-202308

48231BSPRING, COIL, REAR LH

main48231-0K290iGUN15#,16#..THP..TH202208-202307

main48231-0K341iGGN155,GUN15#,165,TGN156,166..THP..(ARL,GCC,GEN)202208-202309

main48231-0K350iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

main48231-0K360iGUN15#..KEN202301-202403

main48231-0K370iGGN155,GUN15#,16#,TGN156,166..IDNP..(ARL,GCC,GEN,IDN,VN)202209-202308

main48231-0K380iGUN156,166,TGN166..IND202210-202309

main48231-0K480iGUN15#,TGN156..MA202209-202308

main48231-0K500iGUN156,16#..PH202209-202308

48257CINSULATOR, REAR COIL SPRING, UPPER RH

main48257-0K010iGGN155,GUN156,16#,TGN156,166..AGTP202208-202403

48259AINSULATOR, REAR COIL SPRING, UPPER LH

main48257-0K010iGGN155,GUN15#,16#,TGN156,166..IDNP,MAP202208-202403

48341ABUMPER, REAR SPRING, NO.1 RH

main48341-0K110iGUN15#..KEN202208-202403

main48341-0K130iGUN156,165,TGN166..VNP202209-202309

main48341-0K140iGUN156,166,TGN166..IND202210-202309

48341BBUMPER, REAR SPRING, NO.1 LH

main48341-0K110iGGN155,GUN15#,16#,TGN156,166..THP202208-202403

main48341-0K130iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202309

main48341-0K140iGUN156,166,TGN166..IND202210-202309

48516BRACKET, REAR SHOCK ABSORBER, UPPER RH

main48516-0K010iGGN155,GUN15#,16#,TGN156,166..THP202208-202403

48517BRACKET, REAR SHOCK ABSORBER, UPPER LH

main48516-0K010iGGN155,GUN15#,16#,TGN156,166..THP202208-202403

48530ABSORBER ASSY, SHOCK, REAR RH

main48530-09Z80iGUN15#,16#..TH202208-202307

MARK 48530-0K090

main48530-09Z90iGGN155,GUN15#,16#,TGN156,166..IDNP..(ARL,GCC,GEN,IDN,VN)202209-202308

MARK 48530-0K060

sub48530-0K060

sub90177-T0009

main48530-79185iGUN156..L..BZAGT202211-202310

MARK 48530-71010,BRAZIL SPEC

main48530-79185iGUN156..L..BZAGT202211-202310

MARK 48530-71010

main48530-8Z001iGUN15#,TGN156..MA202209-202308

MARK 48530-0K080

main48530-8Z002iGGN155,GUN15#,16#,LAN155,TGN156,166..(AGTP,EPTP,INDP,KENP,SAP,THP,VNP)..(ARL,BZAGT,EPT,GCC,GEN,IND,KEN,LA,SA,VN)202208-202403

MARK 48530-0K030

main48530-8Z049iGUN156,16#..PH202209-202308

MARK 48530-0K140

sub48530-0K140

sub90177-T0009

main48530-8Z137iGUN156,TGN156,166..PKN202302

MARK 48530-0K230

48530GCUSHION, REAR SHOCK ABSORBER, NO.1

main90948-T1007iGUN15#,16#,LAN155,TGN156..SA202208-202403

main90948-T1008iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202308

main90948-T1009iGUN156,166,TGN166..IND202210-202309

48530JRETAINER, CUSHION, NO.1(FOR REAR SHOCK ABSORBER)

main90948-T2005iGGN155,GUN15#,16#,TGN156,166..THP202208-202403

48530KCUSHION, REAR SHOCK ABSORBER, NO.2

main90948-T1010iGUN15#,16#,LAN155,TGN156..SA202208-202403

main90948-T1011iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202308

main90948-T1012iGUN156,166,TGN166..IND202210-202309

48530PRETAINER, CUSHION, NO.2(FOR REAR SHOCK ABSORBER)

main90948-F2001iGUN15#,16#,LAN155,TGN156..SA202301-202403

main90948-T2008iGGN155,GUN156,16#,TGN156,166..AGTP202208-202310

48540ABSORBER ASSY, SHOCK, REAR LH

main48530-09Z80iGUN15#,16#..TH202208-202307

MARK 48530-0K090

main48530-09Z90iGGN155,GUN15#,16#,TGN156,166..IDNP..(ARL,GCC,GEN,IDN,VN)202209-202308

MARK 48530-0K060

sub48530-0K060

sub90177-T0009

main48530-79185iGUN156..L..BZAGT202211-202310

MARK 48530-71010,BRAZIL SPEC

main48530-79185iGUN156..L..BZAGT202211-202310

MARK 48530-71010

main48530-8Z001iGUN15#,TGN156..MA202209-202308

MARK 48530-0K080

main48530-8Z002iGGN155,GUN15#,16#,LAN155,TGN156,166..(AGTP,EPTP,INDP,KENP,SAP,THP,VNP)..(ARL,BZAGT,EPT,GCC,GEN,IND,KEN,LA,SA,VN)202208-202403

MARK 48530-0K030

main48530-8Z049iGUN156,16#..PH202209-202308

MARK 48530-0K140

sub48530-0K140

sub90177-T0009

main48530-8Z137iGUN156,TGN156,166..PKN202302

MARK 48530-0K230

48710ARM ASSY, UPPER CONTROL

main48710-0K110iGUN15#,16#,LAN155,TGN156..SA202208-202403

RH

main48710-0K120iGGN155,GUN15#,TGN166..EPT,KEN202208-202403

LH

main48710-0K130iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

RH

main48710-0K140iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

LH

main48710-0K150iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202309

RH

main48710-0K160iGUN156,165,TGN166..VNP202209-202309

LH

main48710-0K170iGUN156,166,TGN166..IND202210-202309

RH

main48710-0K180iGUN156,166,TGN166..IND202210-202309

LH

48720ARM ASSY, LOWER CONTROL, RH

main48720-0K010iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202308

main48720-0K020iGUN156,166,TGN166..IND202210-202309

main48720-0K030iGUN15#..KEN202301-202403

main48720-0K041iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

main48720-0K050iGUN156,TGN156,166..PKNP202208-202403

48730ARM ASSY, LOWER CONTROL, LH

main48720-0K010iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202308

main48720-0K020iGUN156,166,TGN166..IND202210-202309

main48720-0K030iGUN15#,16#,LAN155,TGN156..SA202301-202403

main48720-0K041iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

main48720-0K050iGUN15#,TGN156..MA202208-202403

48740ROD ASSY, REAR LATERAL CONTROL

main48740-0K070iGUN156,TGN156,166..PKNP202208-202403

main48740-0K080iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

main48740-0K090iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202309

main48740-0K100iGUN156,166,TGN166..IND202210-202309

48812BAR, STABILIZER, REAR

main48812-0K010iGUN15#,TGN156..MA202208-202403

main48812-0K020iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

main48812-0K030iGUN15#,16#,LAN155,TGN156..SA202301-202403

main48812-0K040iGGN155,GUN15#,16#,TGN156,166..IDNP202209-202309

main48812-0K050iGUN156,166,TGN166..IND202210-202309

48818BUSH, STABILIZER, REAR

main48818-0K010iGUN156,TGN156,166..PKNP202208-202403

main48818-0K040iGUN156,166,TGN166..IND202210-202309

48823CCOVER, REAR STABILIZER BRACKET

main48823-KK010iGGN155,GUN156,16#,TGN156,166..AGTP202208-202403

48830DLINK ASSY, REAR STABILIZER, RH

main48830-0K010iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

TYPE A:REFER ILLUST.

main48830-0K010iGGN155,GUN15#,16#,LAN155,TGN156,166..EPTP,IDNP,KENP,MAP,PKNP,SAP,THP,VNP202208-202506

main48830-0K020iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

TYPE B:REFER ILLUST.

main48830-0K040iGUN156,166,TGN166..IND202210-202309

sub48830-0K041

48840ALINK ASSY, REAR STABILIZER, LH

main48830-0K010iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

TYPE A:REFER ILLUST.

main48830-0K010iGGN155,GUN15#,16#,LAN155,TGN156,166..EPTP,IDNP,KENP,MAP,PKNP,SAP,THP,VNP202208-202506

main48830-0K020iGGN155,GUN156,16#,TGN156,166..AGTP202211-202310

TYPE B:REFER ILLUST.

main48830-0K040iGUN156,166,TGN166..IND202210-202309

sub48830-0K041

90105T0135

main90105-T0135

90105T0149

main90105-T0149

90119T0140

main90119-T0140¥160

90119T0243

main90119-T0243¥360

90119T0245

main90119-T0245¥120

90119T0264

main90119-T0264

90119T0413

main90119-T0413

90119T0439

main90119-T0439

90119T0440

main90119-T0440

90177T0009

main90177-T0009

9017810014

main90178-10014¥120

90178T0041

main90178-T0041

90178T0048

main90178-T0048

90178T0079

main90178-T0079

91674F1020

main91674-F1020¥120

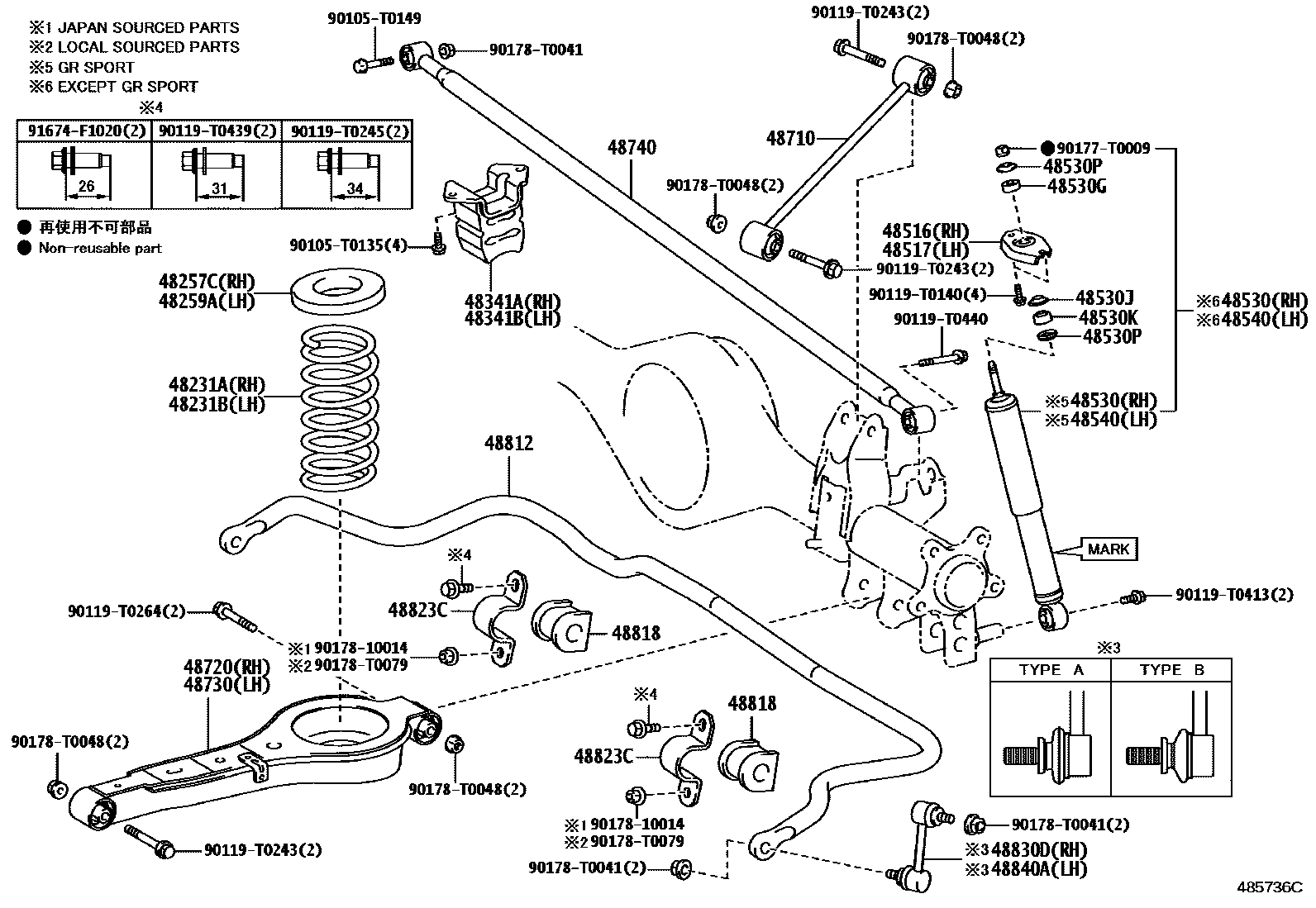

38 parts on this diagram · 1 diagram in section
