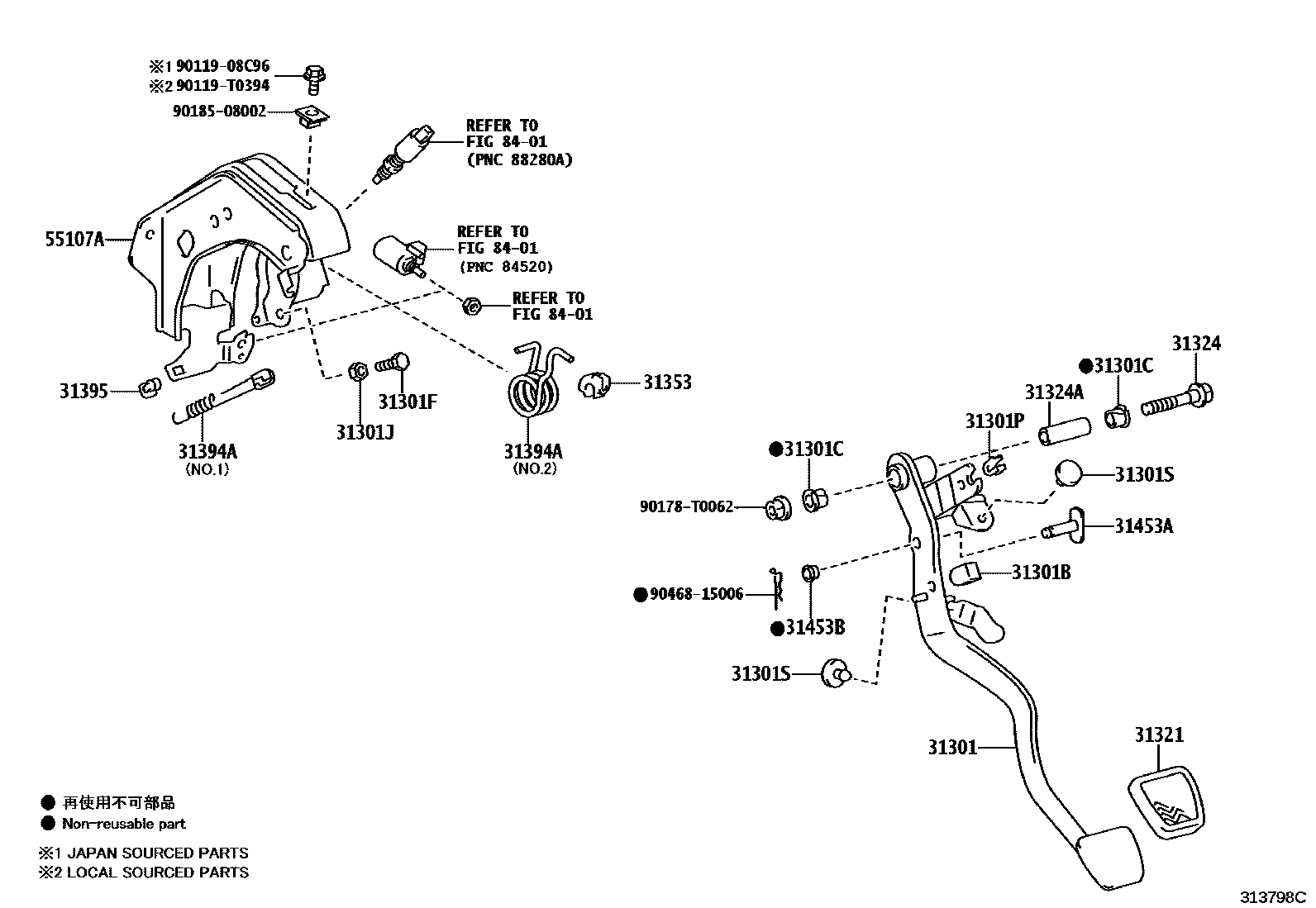

Toyota FORTUNER (SUV) — CLUTCH PEDAL & FLEXIBLE HOSE

0001 1CLUTCH PEDAL 0002 1CLUTCH PEDAL 0003 1CLUTCH PEDAL 0004 1CLUTCH PEDAL 0005 1CLUTCH PEDAL 0006 1CLUTCH PIPING 0007 1CLUTCH PIPING(EURO6B) 0008 1CLUTCH PIPING 0009 1CLUTCH PIPING 0010 1CLUTCH PIPING 0011 1CLUTCH PIPING 0013 1CLUTCH PIPING 0014 1CLUTCH PIPING

31301PEDAL SUB-ASSY, CLUTCH

main31301-0K280iLAN155202301-202401

main31301-KK020iTGN166..5F..IND202210-202309

main31301-KK040iGUN165..6F..IDN202209-202308

main31301-KK040iGUN156,165..RHD..6F..SA202209-202401

main31301-KK040iGUN156..6F..KEN202209-202403

main31301-KK040iGUN156,166..6F..IND202209-202309

main31301-KK080iGUN156,166..AGTP..6F202209-202310

main31301-KK080iGUN156..LHD..6F..SA202209-202401

main31301-KK080iGUN165..VNP..L202209-202309

main31301-KK080iGUN155,165..IDNP..6F..L202209-202308

main31301-KK100iTGN166..S..LA202209-202310

main31301-KK100iTGN156..L..GEN202209-202308

31301BCUSHION, NO.1(FOR CLUTCH PEDAL)

main90541-T0004iGUN156..6F..KEN202209-202403

main90541-T0004iGUN156,166,TGN166..MTM..IND202209-202309

main90541-T0004iGUN165..6F..IDN202209-202308

main90541-T0004iGUN156,165..RHD..6F..SA202209-202401

main90541-T0005iGUN165..VNP..L¥100202209-202309

main90541-T0005iGUN155,165,TGN156..IDNP..MTM..L¥100202209-202308

main90541-T0005iGUN156,166,TGN166..AGTP..MTM¥100202209-202310

main90541-T0005iGUN156,LAN155..LHD..MTM..SA¥100202209-202401

31301CBUSH(FOR CLUTCH PEDAL)

main90386-13015iGUN155,165,TGN156..IDNP..MTM¥120202209-202308

main90386-13015iGUN156,16#,TGN166..(INDP,VNP)..MTM¥120202209-202309

main90386-13015iGUN156,166,TGN166..AGTP..MTM¥120202209-202310

main90386-13015iGUN156,165,LAN155..MTM..SA¥120202209-202401

main90386-13015iGUN156..6F..KEN¥120202209-202403

31301FBOLT(FOR CLUTCH PEDAL STOPPER)

main90101-T0005iGUN155,165,TGN156..IDNP..MTM202209-202308

main90101-T0005iGUN156,16#,TGN166..(INDP,VNP)..MTM202209-202309

main90101-T0005iGUN156,166,TGN166..AGTP..MTM202209-202310

main90101-T0005iGUN156,165,LAN155..MTM..SA202209-202401

main90101-T0005iGUN156..6F..KEN202209-202403

31301JNUT(FOR CLUTCH PEDAL STOPPER)

main90170-T0005iGUN155,165,TGN156..IDNP..MTM202209-202308

main90170-T0005iGUN156,16#,TGN166..(INDP,VNP)..MTM202209-202309

main90170-T0005iGUN156,166,TGN166..AGTP..MTM202209-202310

main90170-T0005iGUN156,165,LAN155..MTM..SA202209-202401

main90170-T0005iGUN156..6F..KEN202209-202403

31301PBUSH(FOR CLUTCH PEDAL TURNOVER)

main90389-06055iGUN156,165..6F..SA¥100202209-202401

main90389-06055iGUN155,165..IDNP..6F¥100202209-202308

main90389-06055iGUN156,16#..(INDP,VNP)..6F¥100202209-202309

main90389-06055iGUN156,166..AGTP..6F¥100202209-202310

main90389-06055iGUN156..6F..KEN¥100202209-202403

31301SCUSHION, NO.2(FOR CLUTCH PEDAL)

main90541-06036iGUN156,16#,TGN166..(INDP,VNP)..MTM¥110202209-202309

main90541-06036iGUN156,166,TGN166..AGTP..MTM¥110202209-202310

main90541-06036iGUN156,165..6F..SA¥110202209-202401

main90541-06036iLAN155¥110202301-202401

main90541-06036iGUN155,165,TGN156..IDNP..MTM¥110202209-202308

main90541-06036iGUN156..6F..KEN¥110202209-202403

31321PAD, CLUTCH PEDAL

main31321-02020iGUN155,165,TGN156..IDNP..MTM202209-202308

main31321-02020iGUN156,16#,TGN166..(INDP,VNP)..MTM202209-202309

main31321-02020iGUN156,166,TGN166..AGTP..MTM202209-202310

main31321-02020iGUN156,165,LAN155..MTM..SA202209-202401

main31321-02020iGUN156..6F..KEN202209-202403

31324SHAFT, CLUTCH PEDAL

main90105-T0112iGUN155,165,TGN156..IDNP..MTM202209-202308

main90105-T0112iGUN156,16#,TGN166..(INDP,VNP)..MTM202209-202309

main90105-T0112iGUN156,166,TGN166..AGTP..MTM202209-202310

main90105-T0112iGUN156,165,LAN155..MTM..SA202209-202401

main90105-T0112iGUN156..6F..KEN202209-202403

31324ACOLLAR, CLUTCH PEDAL SHAFT

main90387-10003iGUN156..6F..KEN¥370202209-202403

main90387-10003iGUN155,165,TGN156..IDNP..MTM¥370202209-202308

main90387-10003iGUN156,16#,TGN166..(INDP,VNP)..MTM¥370202209-202309

main90387-10003iGUN156,166,TGN166..AGTP..MTM¥370202209-202310

main90387-10003iGUN156,165,LAN155..MTM..SA¥370202209-202401

31353HOLDER, CLUTCH PEDAL SPRING

main31353-26010iGUN156,165..6F..SA¥210202209-202401

main31353-26010iGUN156,16#..(INDP,VNP)..6F¥210202209-202309

main31353-26010iGUN156..6F..KEN¥210202209-202403

main31353-26010iGUN156,166..AGTP..6F¥210202209-202310

main31353-26010iGUN155,165..IDNP..6F¥210202209-202308

31394ASPRING, PEDAL W/HOOK

main31394-25010iGUN156,166..AGTP..6F202209-202310

NO.1:REFER ILLUST.

main31394-25010iGUN156,165..6F..SA202209-202401

NO.1:REFER ILLUST.

main31394-25010iGUN156..6F..KEN202209-202403

NO.1:REFER ILLUST.

main31394-25010iGUN155,165..IDNP..6F202209-202308

NO.1:REFER ILLUST.

main31394-25010iGUN156,16#..(INDP,VNP)..6F202209-202309

NO.1:REFER ILLUST.

main31394-KK010iGUN156,166..AGTP..6F202209-202310

NO.2:REFER ILLUST.

main31394-KK010iGUN155,165..IDNP..6F202209-202308

NO.2:REFER ILLUST.

main31394-KK010iGUN156,16#..(INDP,VNP)..6F202209-202309

NO.2:REFER ILLUST.

main31394-KK010iGUN156,165..6F..SA202209-202401

NO.2:REFER ILLUST.

main31394-KK010iGUN156..6F..KEN202209-202403

NO.2:REFER ILLUST.

31395HOOK, PEDAL SPRING

main31395-33020iGUN155,165..IDNP..6F¥90202209-202308

main31395-33020iGUN156,16#..(INDP,VNP)..6F¥90202209-202309

main31395-33020iGUN156,166..AGTP..6F¥90202209-202310

main31395-33020iGUN156,165..6F..SA¥90202209-202401

main31395-33020iGUN156..6F..KEN¥90202209-202403

31453APIN, W/HOLE(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)

main90240-T0002iGUN156,16#,TGN166..(INDP,VNP)..MTM¥140202209-202309

L=31.9

main90240-T0002iGUN156,166,TGN166..AGTP..MTM¥140202209-202310

L=31.9

main90240-T0002iGUN156,165,LAN155..MTM..SA¥140202209-202401

L=31.9

main90240-T0002iGUN156..6F..KEN¥140202209-202403

L=31.9

main90240-T0002iGUN155,165,TGN156..IDNP..MTM¥140202209-202308

L=31.9

31453BBUSH(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)

main90386-08002iGUN156,165,LAN155..MTM..SA¥240202209-202401

main90386-08002iGUN156,16#,TGN166..(INDP,VNP)..MTM¥240202209-202309

main90386-08002iGUN156,166,TGN166..AGTP..MTM¥240202209-202310

main90386-08002iGUN155,165,TGN156..IDNP..MTM¥240202209-202308

main90386-08002iGUN156..6F..KEN¥240202209-202403

55107ASUPPORT SUB-ASSY, CLUTCH PEDAL

main55107-KK020iTGN156..L..GEN202209-202308

main55107-KK020iTGN166..5F..IND202209-202309

main55107-KK020iTGN166..S..LA202209-202310

main55107-KK020iLAN155202209-202401

main55107-KK030iGUN156,165..6F..SA202209-202401

main55107-KK030iGUN156,166..AGTP..6F202209-202310

main55107-KK030iGUN155,165..IDNP..6F202209-202308

main55107-KK030iGUN156..6F..KEN202209-202403

main55107-KK030iGUN156,16#..(INDP,VNP)..6F202209-202309

8401

9011908C96

main90119-08C96¥80

90119T0394

main90119-T0394

90178T0062

main90178-T0062

9018508002

main90185-08002¥200

9046815006

main90468-15006¥80

22 parts on this diagram · 13 diagrams in section
