Toyota DYNAREAR DOOR LOCK & HANDLE

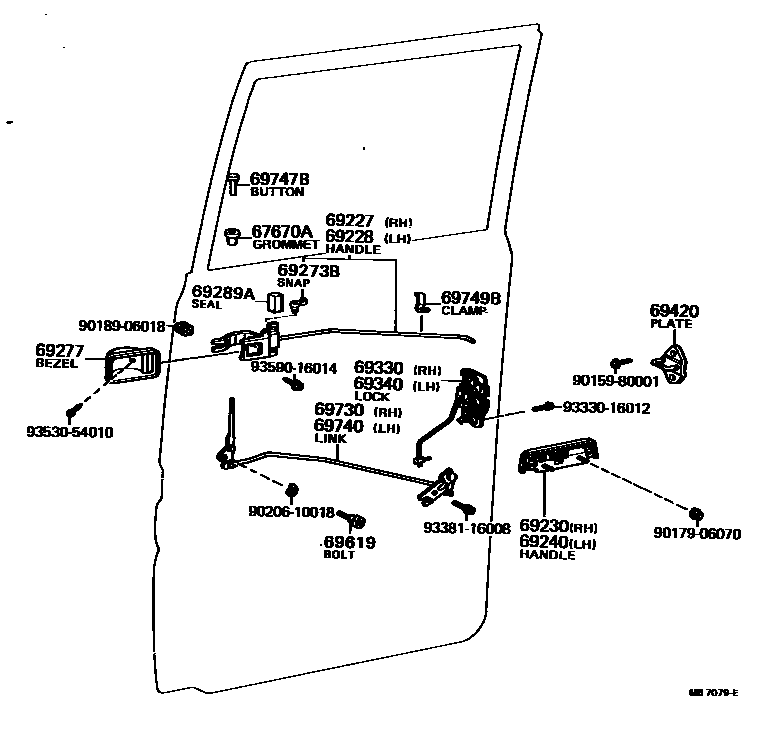

Parts diagram
67670AGROMMET(FOR REAR DOOR PANEL LOCK BUTTON)
main90480-10102i¥190197708-198408
69227HANDLE, REAR DOOR INSIDE, RH
main69730-92605i198204-198408
main69730-95A00i¥2,960197708-197810
main69730-95A01i197810-197902
main69730-95A02i197902-197910
main69730-95A03i¥3,020197910-198204
main69750-95401i198204-198408
main69750-95A00i¥2,930197708-198204
69228HANDLE, REAR DOOR INSIDE, LH
main69740-95A00i¥2,980197708-197810
main69740-95A02i197810-197902
main69740-95A03i197902-197910
main69740-95A05i¥3,010197910-198408
main69760-95401i198204-198408
main69760-95A00i¥2,840197708-198204
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-95403i¥3,840197708-198408
main69230-95A90i¥8,300197708-198408
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69220-95403i¥3,840197708-198408
main69240-95A90i¥7,200197708-198408
69273BSNAP, DOOR INSIDE HANDLE ROD(FOR REAR DOOR)
main69279-12010i¥300197708-198408
69277BEZEL, REAR DOOR INSIDE HANDLE
main69276-95400i¥470198204-198408
main69276-95A00i¥410197708-198204
sub69276-10012¥470
69289ASEAL, DOOR INSIDE HANDLE, NO.2
main69289-12010i¥210197708-198408
69330LOCK ASSY, REAR DOOR, RH
main69330-95400i¥7,100197708-198408
main69330-95A02i¥13,900197708-198408
69340LOCK ASSY, REAR DOOR, LH
main69340-95400i¥7,100197708-198408
main69340-95A02i¥13,900197708-198408
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-95010i¥1,280197708-198408
sub69410-37010¥1,320
main69470-95A01i¥1,810197708-198408
69619BOLT, REAR DOOR LOCKING CONTROL
main69619-95010i¥270197708-198408
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69701-95A00i¥3,170197708-198408
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69702-95A00i¥3,280197708-198408
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69747-20020i¥250197708-198408
69749BCLAMP, REAR DOOR LOCK LINK
main69749-12010i¥140197708-198208
main69749-30020i¥280198208-198408
9015980001
main90159-80001¥120
9017906070
main90179-06070¥180
9018906018
main90189-06018¥80
9020610018
main90206-10018¥110
9333016012
main93330-16012¥130
9338116008
main93381-16008¥120
9353054010
main93530-54010¥70
9359016014
main93590-16014¥280

24 parts on this diagram · 2 diagrams in section
