Toyota DYNAACCELERATOR LINK

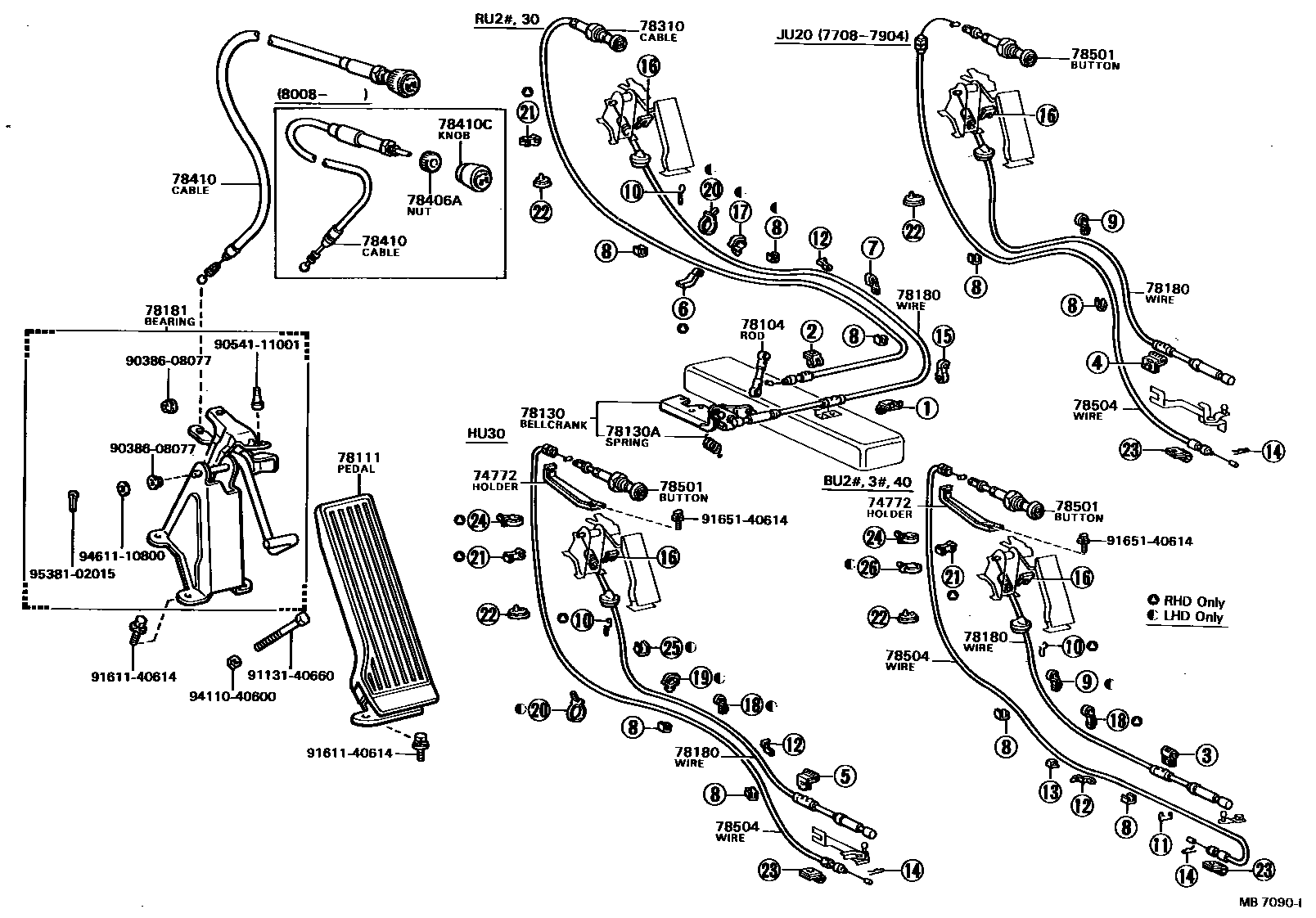

Parts diagram
74772HOLDER, STOP AND THROTTLE WIRE
main74772-95406i198008-198408
main74772-95407i198008-198411
78104ROD SUB-ASSY, ACCELERATOR CONNECTING, NO.2
main78104-20041i¥1,830197708-198408
78111PEDAL, ACCELERATOR
main78110-95410i¥1,310198204-198408
main78110-95410i¥1,310197708-198411
main78110-95413i¥2,370198204-198408
78130BELLCRANK ASSY, ACCELERATOR
main78130-36014i¥9,900197708-197903
sub78130-95111¥10,600
main78130-95111i¥10,600197903-198408
78130ASPRING (FOR ACCELERATOR ROD RETURN)
main90508-16087i¥250197708-198408
78180WIRE ASSY, ACCELERATOR
main78150-95439i¥7,400198008-198411
W/TILT CAB
main78150-95439i¥7,400198311-198408
W/LSPV
main78150-95440i¥6,700197803-198104
main78150-95440i¥6,700197708-197803
main78150-95442i¥7,600197708-198408
main78150-95443i¥6,500197708-198408
main78150-95445i¥6,700197708-197803
sub78150-95440¥6,700
main78150-95446i¥10,400197708-198008
sub78150-95451¥10,500
main78150-95448i¥9,500197708-198008
main78150-95448i¥9,500198104-198408
main78150-95448i¥9,500198008-198411
main78150-95449i197708-197904
main78150-95450i¥10,500198204-198408
main78150-95451i¥10,500198008-198408
main78150-95452i¥7,800198204-198408
main78150-95453i198302-198408
main78150-95457i¥8,900198304-198408
main78150-95458i198304-198408
78181BEARING, ACCELERATOR PEDAL ROD SUPPORT
main78180-95443i198204-198401
main78180-95445i¥8,200197708-198411
main78180-95446i¥8,200198008-198411
EXHAUST BRAKE
main78180-95446i¥8,200197708-197907
EXHAUST BRAKE
main78180-95447i198204-198401
EXHAUST BRAKE
sub78180-95448¥8,500
main78180-95448i¥8,500198401-198408
EXHAUST BRAKE
main78180-95448i¥8,500198204-198401
EXHAUST BRAKE
main78180-95449i198204-198401
main78180-95449i198401-198408
main78180-95450i198302-198408
main78180-95451i198302-198408
EXHAUST BRAKE
78310CABLE ASSY, CHOKE
main78310-95402i¥3,470197708-198008
sub78310-95406¥3,480
main78310-95403i¥3,090197708-198008
main78310-95406i¥3,480198008-198204
main78310-95407i¥3,480198008-198204
main78310-95408i¥3,700198204-198408
main78310-95409i¥3,510198204-198408
78406ANUT, HOLDER (FOR THROTTLE BUTTON)
main78413-95A00i¥390198008-198411
78410CABLE ASSY, THROTTLE CONTROL
main78401-95402i¥6,200198008-198411
main78401-95403i¥5,200198008-198408
main78410-95404i¥3,300197708-198008
sub78401-95402¥6,200
sub78402-95400¥820
main78410-95405i¥3,140197708-198008
sub78401-95403¥5,200
sub78402-95400¥820
78410CKNOB, THROTTLE CABLE
main78402-95400i¥820198008-198411
78501BUTTON SUB-ASSY, STOP
main78501-95400i¥6,700197708-198008
sub78501-95402¥6,800
main78501-95402i¥6,800198008-198411
78504WIRE SUB-ASSY, STOP FLEXIBLE
main78504-95413i197708-197805
main78504-95415i197708-198008
main78504-95416i197708-198104
main78504-95417i¥3,110197708-197805
main78504-95418i197708-197904
main78504-95419i¥3,610197805-198411
main78504-95420i¥3,000197805-198408
main78504-95422i198302-198408
main78504-95423i198304-198408
main78504-95425i¥3,100198304-198408
main78504-95426i198304-198408
9038608077
main90386-08077¥90
9054111001
main90541-11001¥260
9113140660
main91131-40660¥140
9161140614
main91611-40614¥180
9165140614
main91651-40614¥160
9411040600
main94110-40600¥80
9461110800
main94611-10800¥80
9538102015
main95381-02015¥100

21 parts on this diagram · 4 diagrams in section
