Toyota DYNA/TOYOACEVACUUM PUMP

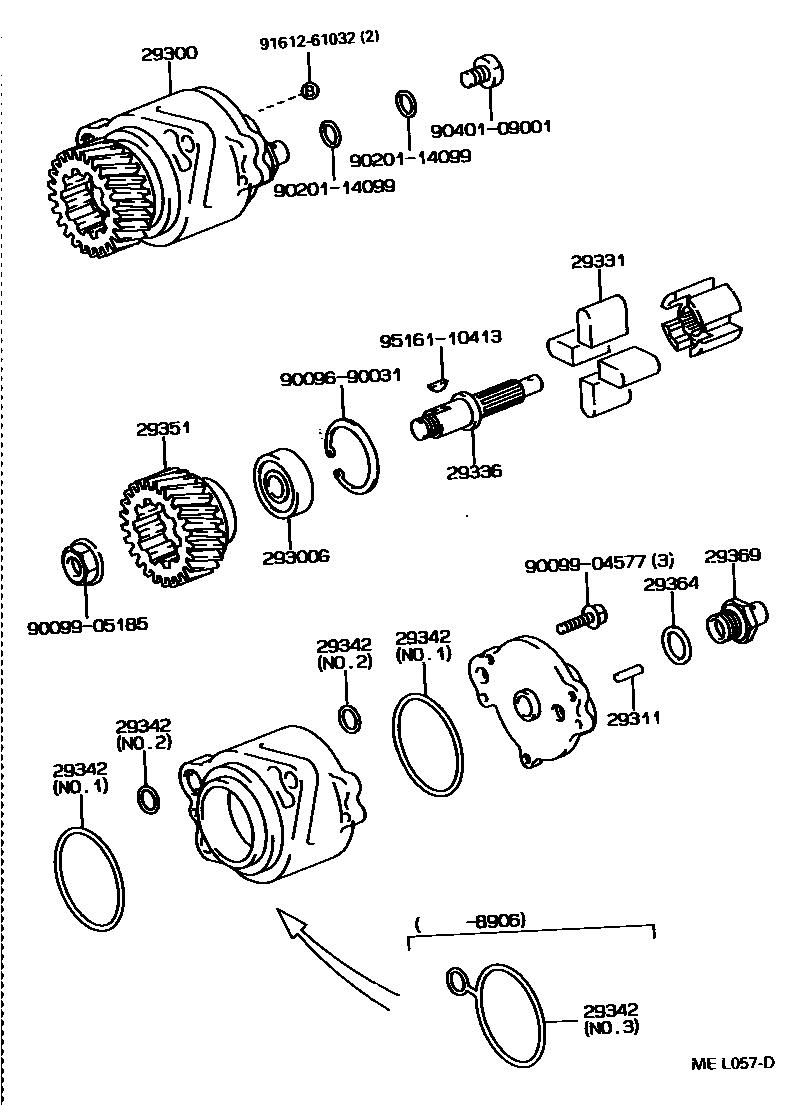

Parts diagram
29300PUMP ASSY, VACUUM
main29300-56090i¥41,600198808-198910
main29300-58050i¥53,600198808-199505
sub29300-58060¥36,300
29300GBEARING, BALL
main90099-10185i198808-199505
29311PIN, VACUUM PUMP DOWEL, NO.1
main29311-76010i¥140198808-199505
main90099-08082i198808-198910
sub29311-76010¥140
29331BLADE, VACUUM PUMP, A
main29331-58050i198808-199405
main29331-67020i199405-199505
main29331-78010i198808-198910
29336SHAFT, VACUUM PUMP
main29336-58050i198808-199505
29342PACKING, VACUUM PUMP
main29342-58010i198808-199505
main29342-58020i198808-198906
main29342-58050i198808-198906
main29342-64010i198906-199505
main96740-02063i¥0198808-198910
29351GEAR, VACUUM PUMP
main29351-58050i¥0198808-199505
29364WASHER, VACUUM PUMP
main29364-66010i¥180198808-199505
29369VALVE SUB-ASSY, CHECK
main29369-56070i198808-198910
main29369-64030i198808-199505
9009690031
9009904577
9009905185
9020114099
main90201-14099¥230
9040109001
main90401-09001¥180
9161261032
main91612-61032¥120
9516110413

16 parts on this diagram · 2 diagrams in section
