EPC Data

Toyota DYNA/TOYOACEINJECTION PUMP BODY

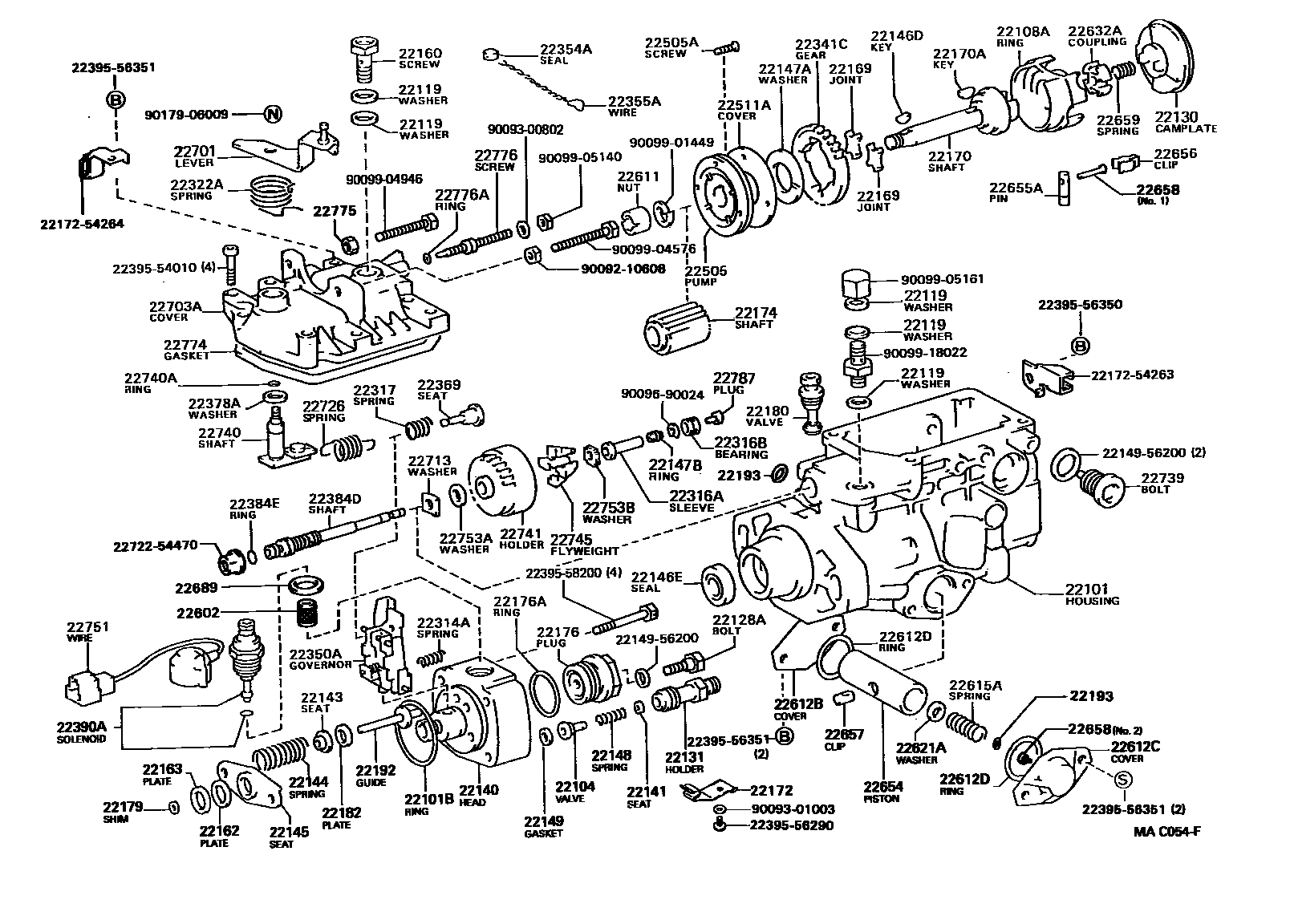

Parts diagram
22101HOUSING SUB-ASSY, INJECTION PUMP
main22101-54260i198910-199505
main22101-54770i198910-199505
main22101-64250i199112-199505
main22101-64250i199109-199505
main22101-64250i199109-199112
main22101-64260i198910-199109
main22101-64260i198808-199505
main22101-64260i198808-199505
main22101-64260i199108-199109
main22101-64260i198808-199210
main22101-64260i199108-199109
main22101-64270i198808-199107
main22101-64270i198808-199505
main22101-64270i199107-199109
22101BRING, O(FOR INJECTION PUMP HOUSING)
main90099-14053i198808-199505
22104VALVE SUB-ASSY, INJECTION PUMP DELIVERY
main22104-17010i¥3,130199005-199505
main22104-54060i¥3,970198808-199005
main22104-56330i¥3,130199109-199210
main22104-56330i¥3,130198808-199505
main22104-56350i¥2,620198808-199505
main22104-56350i¥2,620198808-199505
main22104-58230i¥3,180198808-198910
22108ARING SUB-ASSY, ROLLER
main22108-54010i199109-199505
main22108-54010i198910-199505
main22108-56350i198808-199505
22119WASHER, AIR BLEEDER NIPPLE
main90201-12109i¥200198808-199505
main90201-12109i¥200199109-199505
main90201-12109i¥200199109-199505
main90201-12109i¥200199111-199505
22128ABOLT, DISTRIBUTIVE HEAD
main22128-54010i198808-199505
main22128-56330i198808-199505
22130CAMPLATE SUB-ASSY, FACE
main22130-56350i198808-199505
main22130-58200i198808-199505
22131HOLDER, DELIVERY VALVE
main22131-54010i198808-199505
main22131-54110i198808-199005
main22131-54730i199005-199505
main22131-78030i198808-198910
22140HEAD SUB-ASSY, DISTRIBUTIVE PUMP
main22140-55130i199109-199505
main22140-55130i199109-199505
main22140-56350i198808-199505
main22140-56530i199304-199505
main22140-58690i198910-199505
main22140-64400i198808-199505
22141SEAT, DELIVERY VALVE SPRING
main22141-54010i198808-199505
main22565-56350i198808-199505
22143SEAT, SPRING UPPER
main22143-54010i198808-199505
main22143-56350i198808-199505
main22143-77020i¥310198808-198910
22144SPRING, PUMP PLUNGER
main22144-46010i¥580198808-198910
main22144-54180i198808-199505
main22144-56350i198808-199505
22145SEAT, SPRING, LOWER
main22145-54010i198808-199505
main22145-56350i198808-199505
main22145-78030i198808-198910
22146CAMSHAFT, INJECTION PUMP
main22146-58230i198808-198910
22146DKEY(FOR DRIVE GEAR)
main90099-13018i¥430198808-199505
22146ESEAL(FOR DRIVE SHAFT)
main22544-64740i198808-199505
22147RING, CAMSHAFT ADJUST
main22147-77020i¥240198808-198910
main22147-78030i198808-198910
22147AWASHER, DRIVE SHAFT
main22161-54010i198808-199505
22147BRING, GOVERNOR SLEEVE
main22147-54290i198808-199505
22148SPRING, DELIVERY VALVE
main22148-54010i198808-199505
main22148-56350i198808-199505
main22148-78030i198808-198910
22149GASKET, DELIVERY VALVE
main22149-54010i198808-199005
main22149-56351i198808-199505
main22149-78030i198808-198910
22160SCREW SUB-ASSY, OVERFLOW
main22160-54262i198910-199505
main22160-56350i198808-199505
main22160-64010i198808-199505
main22160-78030i198808-198910
22162PLATE, PLUNGER UPPER
main22162-54010i198808-199505
22163PLATE, PLUNGER LOWER
main22163-54010i198808-199505
22169JOINT, RUBBER
main22169-54180i¥0198808-199505
22170SHAFT SUB-ASSY, DRIVE
main22170-54180i198808-199505
main22170-56350i198808-199505
22170AKEY(FOR DRIVE SHAFT)
main90099-13017i198808-199505
22172CLIP, CONNECTOR SUPPORT, SOLENOID
main22172-56290i198808-198909
main22172-56291i199109-199210
main22172-56291i198902-199505
main22172-56291i198902-199505
PUMP HOUSING SIDE
main22172-58780i198902-199505
main22172-58780i198902-199304
main22172-58790i198910-199505
B/COMPENSATOR SIDE
22174SHAFT, SPLINE
main22174-58201i198808-199505
main22174-58270i198808-199505
22176PLUG, DISTRIBUTIVE HEAD
main22176-54020i198808-199505
22176ARING, O(FOR DISTRIBUTIVE HEAD PLUG)
main90099-14052i198808-199505
22179SHIM, PLUNGER ADJUSTING
main22179-54010i198808-199505
main22179-54011i198808-199505
main22179-54012i198808-199505
main22179-54013i198808-199505
main22179-54014i198808-199505
main22179-54015i198808-199505
main22179-54016i198808-199505
main22179-54017i198808-199505
main22179-54018i198808-199505
main22179-54019i198808-199505
main22179-54020i198808-199505
22180VALVE SUB-ASSY, REGULATOR
main22180-17140i199111-199505
main22180-56351i198808-199505
main22180-56351i198808-199505
main22180-58200i198808-199505
main22180-58590i198808-199505
main22180-58650i198808-199505
22182PLATE, TAPPET ADJUSTING SHIM
main22182-46010i¥260198808-198910
main22182-54010i198808-199505
main22182-54010i199111-199505
main22183-46010i¥260198808-198910
main22183-54010i198808-199505
main22183-54010i199111-199505
main22184-46010i¥260198808-198910
main22184-54010i198808-199505
main22184-54010i199111-199505
main22185-46010i¥260198808-198910
main22185-54010i198808-199505
main22185-54010i199111-199505
main22186-46010i198808-198910
main22186-48010i198808-198910
main22186-54010i198808-199505
main22186-54010i199111-199505
main22187-46010i198808-198910
main22187-54010i198808-199505
main22187-54010i199111-199505
main22188-46010i198808-198910
main22188-54010i198808-199505
main22188-54010i199111-199505
main22189-46010i198808-198910
main22189-48031i198808-198910
main22189-48032i198808-198910
main22189-48033i198808-198910
main22189-48034i198808-198910
main22189-48035i198808-198910
main22189-48036i198808-198910
22192GUIDE SUB-ASSY, PLUNGER SPRING
main22192-54010i198808-199505
main22192-56350i198808-199505
22193RING, O(FOR LEVER CONNECTING PIN)
main22193-54561i198910-199505
main22193-55031i198910-199505
main22193-64750i198808-199505
main22193-64750i198808-199505
main22193-64750i199108-199109
main22193-64750i198808-199505
main22193-64750i198808-199107
22314ASPRING, LEVER SUPPORT
main22314-54010i198808-199505
22316ASLEEVE, GOVERNOR
main22316-54310i198910-199505
main22316-56201i198808-199505
main22316-56350i198808-199505
main22316-56351i198808-199505
main22316-56440i199109-199505
main22316-56440i199109-199210
main22316-56440i199210-199505
main22316-56441i199210-199505
main22316-56441i199109-199505
main22316-56441i199109-199210
main22316-58202i198910-199505
main22316-58470i198808-199505
main22316-58471i199008-199109
main22316-58471i199008-199109
main22316-58471i199008-199109
main22316-58471i198808-199505
main22316-58471i199008-199109
main22316-58471i199108-199210
main22316-58780i199210-199505
main22316-58780i198910-199505
main22316-58780i199109-199505
main22316-58780i199108-199210
main22316-58781i198910-199505
main22316-58782i198910-199505
main22316-58850i199111-199505
main22316-58851i199111-199505
main22316-58852i199111-199505
main22316-58853i199111-199505
main22316-58854i199111-199505
main22380-58470i198808-199008
main22380-58470i198808-199008
main22380-58470i198808-199008
main22380-58470i198808-199008
main22380-58470i199008-199505
main22380-58471i198808-199008
main22380-58471i198808-199008
main22380-58471i198808-199008
main22380-58471i198808-199008
22316BBEARING, BALL(FOR GOVERNOR SLEEVE)
main90099-10148i198808-199505
22317SPRING, GOVERNOR DOMPER
main22317-54010i198808-199505
main22317-56350i198808-199505
main22317-58850i199111-199505
22322ASPRING, RETURN
main22322-54020i198808-199505
main22322-54450i198808-199505
main22322-58780i198910-199505
INSIDE
main22322-58781i198910-199505
OUTSIDE
main22322-58790i199001-199505
INSIDE
main22322-58791i199001-199505
OUTSIDE
22341CGEAR, GOVERNOR DRIVE
main22341-54010i198808-199505
22350AGOVERNOR ASSY, TORQUE CONTROL
main22350-56330i198808-199505
main22350-58200i198808-199505
main22350-58470i198808-199505
main22350-58780i198910-199505
main22350-58850i199111-199505
22354ASEAL, ROD
main22354-77050i198808-199505
main22354-77050i199111-199505
22355AWIRE, GOVERNOR HOUSING SEAL
main22355-78030i¥170199111-199505
main22355-78030i¥170198808-199505
22369SEAT, GOVERNOR SPRING
main22369-54010i198808-199505
22378AWASHER, GOVERNOR THRUST
main22113-77090i198910-199505
main22378-64010i198808-199505
main22378-64010i199109-199505
main22378-64010i198910-199505
main22378-64010i199109-199505
22384DSHAFT, GOVERNOR
main22380-54020i198808-199505
22384ERING, O(FOR GOVERNOR MAIN SHAFT)
main90099-14049i198808-199505
22390ASOLENOID ASSY, FUEL CUT
main22390-56290i198808-199505
22505PUMP SUB-ASSY, FUEL FEED
main22505-54010i198808-199505
22505ASCREW(FOR FUEL FEED PUMP)
main90099-00723i198808-199505
22511ACOVER, FEED PUMP
main22511-54020i198808-199505
main22511-58650i198808-199505
main22511-58650i199109-199210
main22511-58650i199111-199505
main22511-58780i198902-199304
22602FILTER SUB-ASSY, FUEL INJECTION PUMP
main22602-56350i198808-199505
22611NUT, TIMER ROUND
main22611-58200i198808-199505
22612BCOVER, TIMER
main22612-54010i199109-199505
main22612-54010i199109-199505
main22612-54010i198808-199108
main22612-56350i198808-199505
22612CCOVER, TIMER
main22612-54450i198808-199505
main22790-56351i198808-199505
22612DRING, O(FOR TIMER COVER)
main90099-14051i198808-199311
main90099-14105i198808-199505
22615ASPRING, TIMER OUTER
main22615-54290i198808-199505
main22615-56350i198808-199505
main22615-56351i198808-199505
main22615-56352i198808-199505
main22615-56440i199109-199505
main22615-56440i199109-199505
main22615-56441i199109-199505
main22615-56441i199109-199505
main22615-56442i199109-199505
main22615-56442i199109-199505
main22615-58780i198910-199505
main22615-58781i198910-199505
main22615-58782i198910-199505
22621AWASHER, TIMER ADJUSTING
main22625-54272i198808-199505
main22625-54277i198808-199505
22632ACOUPLING, INJECTION PUMP
main22632-54010i¥3,750198808-199505
main22632-56350i¥3,780198808-199505
22654PISTON, TIMER
main22654-56200i198808-199505
main22654-56340i198808-199505
main22654-56350i198808-198901
main22654-56350i198901-199505
main22654-56351i198901-199505
main22654-56351i199109-199210
main22654-58200i198910-199505
main22654-58780i198910-199505
22655APIN, TIMER SLIDE
main22655-54010i198808-199505
22656CLIP, TIMER
main22656-54010i198808-199505
main22656-54490i198910-199505
22657CLIP, TIMER
main22657-54010i198808-199505
22658STOPPER, TIMER
main22658-54010i198808-199505
main22658-54450i198808-199505
main22658-64518i198910-199505
22659SPRING, COUPLING
main22659-58650i198808-199505
main22659-64150i198808-199505
22689WASHER(FOR SWIVEL NIPPLE)
main22689-56350i198808-199505
22701LEVER SUB-ASSY, ADJUSTING
main22701-56350i199304-199505
MARK "247"
main22701-56350i199109-199505
main22701-56350i198808-199505
MARK"247"
main22701-56350i199109-199505
main22701-56351i199109-199505
main22701-56351i199304-199505
MARK "248"
main22701-56351i199109-199505
main22701-56351i198808-199505
MARK"248"
main22701-58202i198808-199505
TYPE A=ANGLE OF 22
main22701-58203i198808-199505
TYPE B=ANGLE OF 29.5
main22701-58203i199008-199505
TYPE A=ANGLE OF 29.5
main22701-58203i199109-199505
main22701-58490i198808-199505
MARK"289"
main22701-58491i198808-199505
MARK"290"
main22701-58780i198910-199505
MARK"337"
main22701-58781i198910-199505
MARK"338"
main22701-58782i199001-199505
MARK "339"
main22701-58783i199001-199505
MARK "340"
22703ACOVER SUB-ASSY, GOVERNOR
main22703-17250i198910-199505
main22703-54132i198808-199505
main22703-54262i198910-199505
main22703-58470i198808-199505
main22703-64850i199001-199505
main22703-6A210i198808-199505
22713WASHER, GOVERNOR GEAR ADJUSTING
main22713-54010i198808-199505
main22714-54010i198808-199505
main22715-54010i198808-199505
main22716-54010i198808-199505
main22717-54010i198808-199505
22726SPRING, SPEED CONTROL
main22726-56350i198808-199505
main22726-58200i198808-199505
main22726-58470i198808-199505
main22726-58650i198808-199505
main22726-58650i199111-199505
main22726-58780i198910-199505
22739BOLT, GOVERNOR LINK SUPPORT
main22739-54020i198808-199505
22740SHAFT SUB-ASSY, GOVERNOR ADJUSTING
main22740-21910i199107-199109
main22740-21910i198808-199505
main22740-21910i198808-199109
main22740-21910i198910-199109
main22740-21910i199008-199109
main22740-58200i198808-199505
main22740-58210i198808-199505
main22740-58480i198808-199109
main22740-58480i198808-199109
main22740-58480i198808-199109
main22740-58480i198808-199109
main22740-58480i199109-199505
main22740-58650i199111-199505
main22740-58650i198808-199505
main22740-58780i199111-199505
22740ARING, O(FOR GOVERNOR ADJUSTING SHAFT)
main22193-54770i199108-199505
main22193-54770i199108-199109
main22193-54770i199108-199109
main22193-54770i199108-199109
main22193-54770i199108-199109
main22193-54770i199108-199109
main22193-54770i199109-199210
main90099-14048i199109-199505
main90099-14048i199109-199505
main90099-14048i198808-199109
main90099-14048i199108-199505
22741HOLDER SUB-ASSY, FLYWEIGHT
main22741-54020i198808-199505
22745FLYWEIGHT, DISTRIBUTIVE PUMP
main22745-54010i198808-199505
main22745-56350i198808-199505
22751WIRE SUB-ASSY, FUEL CUT SOLENOID
main22751-56201i198808-198902
main22751-56201i198808-198902
main22751-56201i198808-199505
main22751-6A220i198808-198902
main22751-6A220i198808-198902
main22751-6A220i198808-198902
main22751-6A220i198808-199006
22753AWASHER, FLYWEIGHT, NO.1
main22753-54010i198808-199505
22753BWASHER, FLYWEIGHT, NO.2
main22753-54020i198808-199505
main22753-54290i198808-199505
22774GASKET, GOVERNOR COVER
main22774-54010i199109-199505
main22774-54010i199108-199505
main22774-54010i198808-199304
main22774-54010i199109-199505
main22774-54270i199108-199109
main22774-54270i199108-199109
main22774-54270i199108-199109
main22774-54270i199108-199109
main22774-54270i199108-199109
main22774-54270i199108-199109
main22774-54270i199109-199210
main22774-54270i199109-199505
22775NUT, LOCK(FOR INJECTION PUMP)
main22775-77121i198808-199505
22776SCREW, SMOKE SET ADJUSTING
main22776-54110i198808-199505
main22776-55030i198808-199505
22776ARING, O(FOR SMOKE SET SCREW)
main90099-14047i198808-199505
22787PLUG, GOVERNOR SLEEVE
main22787-54026i198808-199505
main22787-54027i198808-199505
main22787-54028i198808-199505
main22787-54029i198808-199505
main22787-54030i198808-199505
main22787-54031i198808-199505
main22787-54032i198808-199505
main22787-54033i198808-199505
main22787-54034i198808-199505
main22787-54035i198808-199505
main22787-54036i198808-199505
main22787-64640i198808-199505
main22787-64641i198808-199505
main22787-64642i198808-199505
main22787-64643i198808-199505
main22787-64660i198808-199505
main22787-64661i198808-199505
main22787-64662i198808-199505
main22787-64663i198808-199505
main22787-64664i198808-199505
main22787-64665i198808-199505
main22787-64680i198808-199505
2214956200GASKET, DELIVERY VALVE
2217254263CLIP, CONNECTOR SUPPORT, SOLENOID
2217254264CLIP, CONNECTOR SUPPORT, SOLENOID
2239554010BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239556290BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239556350BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239556351BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2239558200BOLT, SOCKET(FOR INJECTION PUMP GOVERNOR COVER)
2272254470NUT, GOVERNOR SHAFT ROCK
9009210608
9009300802
9009301003
9009690024
9009901449
9009904576
9009904946
9009905140
9009905161
9009918022
9017906009
main90179-06009¥120

105 parts on this diagram · 4 diagrams in section

Toyota DYNA/TOYOACE INJECTION PUMP BODY — Parts Diagram | EPC Data
