Toyota DYNA/TOYOACEBACK DOOR LOCK & HINGE

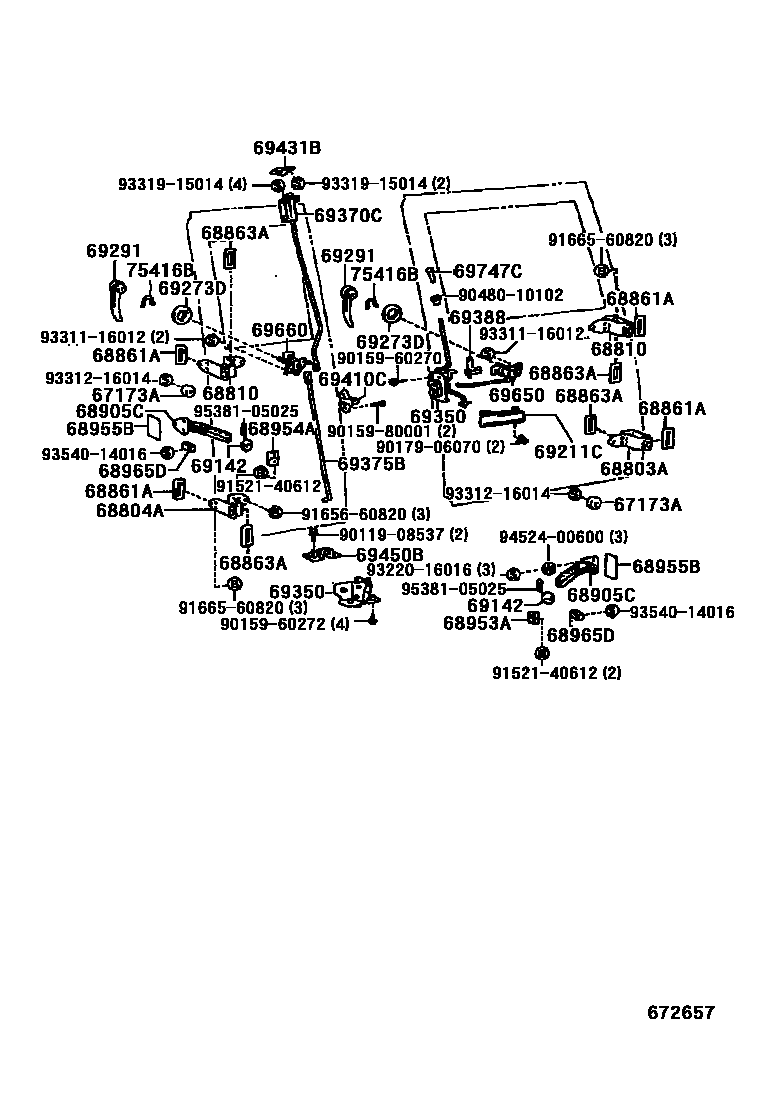

Parts diagram
67173ACUSHION
main67173-92605i¥650198808-199505
68803AHINGE SUB-ASSY, BACK DOOR, LOWER RH
main68803-92601i¥8,100198808-199505
68804AHINGE SUB-ASSY, BACK DOOR, LOWER LH
main68803-92601i¥8,100198808-199505
68810HINGE ASSY, BACK DOOR, UPPER
main68801-92602i¥7,400198808-199505
68861APAD, BACK DOOR HINGE
main68861-92601i¥440198808-199505
68863APAD, BACK DOOR HINGE
main68863-92600i¥510198808-199505
68905CSTOPPER SUB-ASSY, BACK DOOR OPEN
main68905-92607i¥4,430198808-199505
68953APLATE, BACK DOOR OPEN STOPPER, RH
main68953-92605i¥940198808-199312
sub68954-92605¥1,400
main68954-92605i¥1,400199312-199505
68954APLATE, BACK DOOR OPEN STOPPER, LH
main68954-92605i¥1,400198808-199505
68955BSILENCER, BACK DOOR OPEN STOPPER
main68955-92605i¥650198808-199505
68965DGUIDE, BACK DOOR OPEN STOPPER, NO.2
main68965-92605i¥920198808-199505
69142CUSHION, DOOR OPEN STOPPER
main69142-92606i¥330198808-199505
69211CHANDLE, BACK DOOR OUTSIDE
main69210-92601i¥2,720198808-199505
69273DPLATE, DOOR INSIDE
main69273-92600i¥300198808-199505
69291HANDLE ASSY, BACK DOOR INSIDE
main69271-95110i¥1,760198808-199505
69350LOCK ASSY, BACK DOOR
main69330-92605i¥11,300198808-199505
����
main69350-95A00i¥3,950198808-199505
����
69370CLOCK ASSY, BACK DOOR, UPPER
main69370-92605i¥6,400198808-199505
69375BLINK, BACK DOOR LOWER
main69375-92605i¥2,230198808-199505
69388SNAP, ROD(FOR DOOR LOCK)
main69388-12010i¥400198808-199505
69410CPLATE ASSY, BACK DOOR LOCK STRIKER
main69410-37010i¥1,320199109-199505
main69410-95010i¥1,280198808-199109
sub69410-37010¥1,320
69431BCHECK, BACK DOOR
main69431-92605i¥2,360198808-199505
69450BSTRIKER ASSY, BACK DOOR
main69450-95A00i¥1,070198808-199505
69650CONTROL ASSY, BACK DOOR LOCK REMOTE, RH
main69650-92605i¥3,710198808-199505
69660CONTROL ASSY, BACK DOOR LOCK REMOTE, LH
main69660-92606i¥4,940198808-199505
69747CBUTTON, DOOR LOCKING(FOR BACK DOOR)
main69747-20020-01i198808-199109
BLACK,TRIM4#
sub69747-20020¥250
main69747-20020-01i199109-199505
BLACK,TRIM1#
sub69747-20020¥250
75416BRING, SNAP (FOR BACK DOOR INSIDE HANDLE)
main90520-01192i¥140198808-199505
9011908537
main90119-08537¥170
9015960270
main90159-60270¥120
9015960272
main90159-60272¥120
9015980001
main90159-80001¥120
9017906070
main90179-06070¥180
9048010102
main90480-10102¥190
9152140612
main91521-40612¥110
9165660820
main91656-60820¥180
9166560820
main91665-60820¥140
9322016016
main93220-16016¥170
9331116012
main93311-16012¥90
9331216014
main93312-16014¥70
9331915014
main93319-15014¥140
9354014016
main93540-14016¥120
9452400600
main94524-00600¥170
9538105025
main95381-05025¥130

42 parts on this diagram · 1 diagram in section
