Toyota DYNA/TOYOACE HVSIDE MEMBER

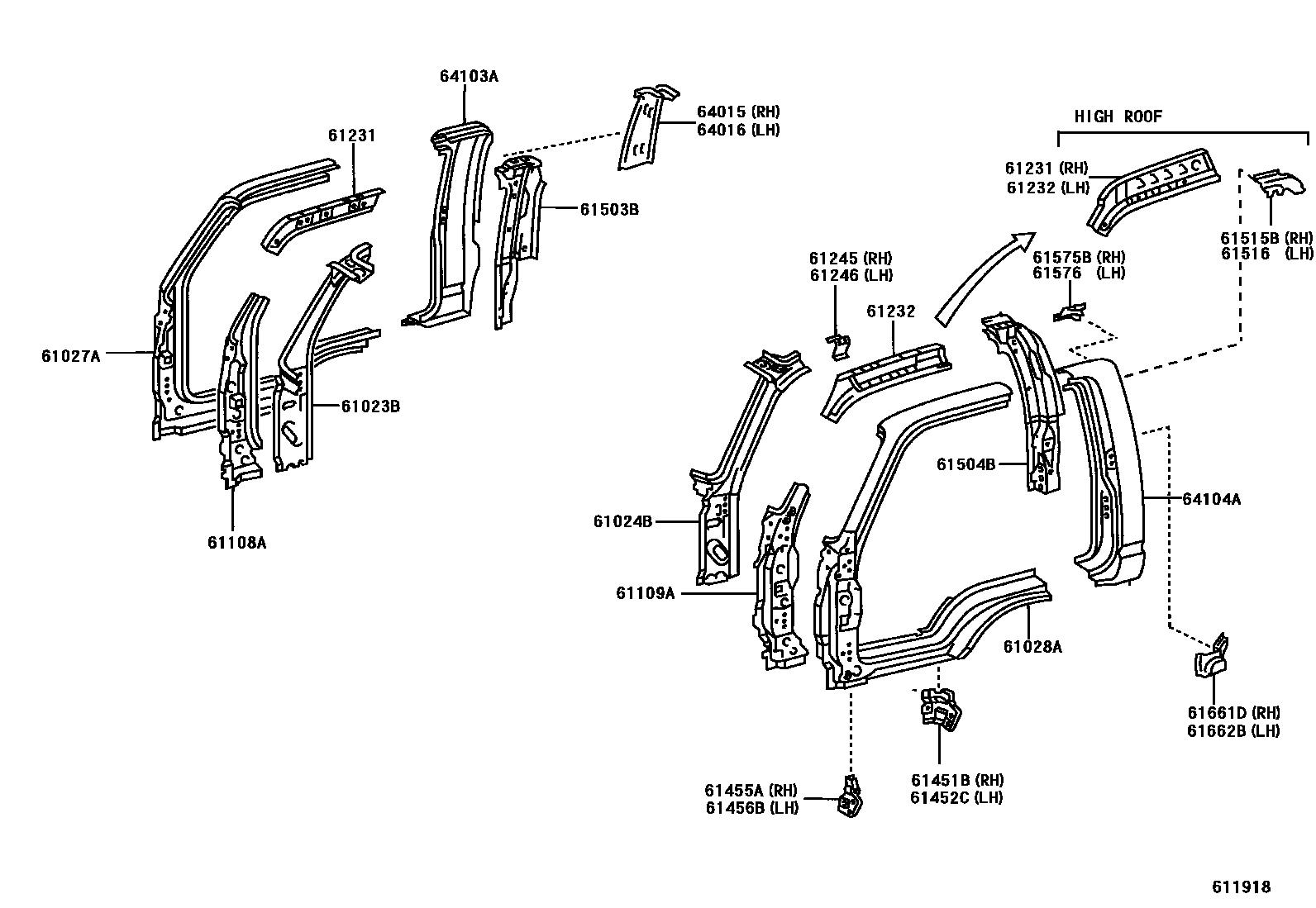

Parts diagram
61023BPILLAR SUB-ASSY, FRONT BODY, INNER RH
main61023-37050i¥21,000200610
���������� ���� = ���������� ��������
main61023-37050i¥21,000200310-200610
61024BPILLAR SUB-ASSY, FRONT BODY, INNER LH
main61024-37100i¥21,000200310-200610
main61024-37100i¥21,000200610
���������� ���� = ���������� ��������
61027APILLAR SUB-ASSY, FRONT BODY, OUTER RH
main61027-89118i¥22,800200610
���������� ���� = ���������
main61131-37071i¥26,000200310-200409
sub61131-37072¥25,900
main61131-37072i¥25,900200409-200610
sub61131-37073¥15,300
main61131-37072i¥25,900200610
���������� ���� = ���������� ��������
sub61131-37073¥15,300
61028APILLAR SUB-ASSY, FRONT BODY, OUTER LH
main61028-89118i¥22,800200610
���������� ���� = ���������
main61132-37051i¥26,000200310-200409
��(����� ��� ��� ����)
sub61132-37052¥25,900
main61132-37052i¥25,900200409-200610
��(����� ��� ��� ����)
sub61132-37053¥15,300
main61132-37052i¥25,900200610
���������� ���� = ���������� �������� & ��(����� ��� ��� ����)
sub61132-37053¥15,300
main61132-37071i¥26,000200310-200409
sub61132-37072¥25,900
main61132-37072i¥25,900200610
���������� ���� = ���������� ��������
sub61132-37073¥15,300
main61132-37072i¥25,900200409-200610
sub61132-37073¥15,300
61108AREINFORCE SUB-ASSY, FRONT BODY PILLAR, LOWER RH
main61108-37031i¥7,300200310-200610
main61108-37031i¥7,300200610
���������� ���� = ���������� ��������
main61108-37060i¥7,100200610
���������� ���� = ���������
61109AREINFORCE SUB-ASSY, FRONT BODY PILLAR, LOWER LH
main61109-37011i¥7,300200310-200610
main61109-37011i¥7,300200610
���������� ���� = ���������� ��������
main61109-37050i¥7,100200610
���������� ���� = ���������
61231RAIL, ROOF SIDE, INNER RH
main61231-37060i¥3,860200310-200610
main61231-37060i¥3,860200610
���������� ���� = ���������� ��������
main61231-89119i¥3,570200610
���������� ���� = ���������
61232RAIL, ROOF SIDE, INNER LH
main61232-37060i¥3,860200310-200610
main61232-37060i¥3,860200610
���������� ���� = ���������� ��������
main61232-89119i¥3,570200610
���������� ���� = ���������
61245REINFORCEMENT, ROOF SIDE RAIL, OUTER RH
main61245-37020i¥1,240200310-200610
main61245-37020i¥1,240200610
61246REINFORCEMENT, ROOF SIDE RAIL, OUTER LH
main61246-37010i¥1,240200310-200610
main61246-37010i¥1,240200610
61451BPLATE, STEP, LOWER RH
main61451-37010i¥1,080200310-200610
main61451-37010i¥1,080200610
61452CPLATE, STEP, LOWER LH
main61452-37010i¥1,080200310-200610
main61452-37010i¥1,080200610
61455ARETAINER, FRONT STEP, RH
main61455-37010i¥640200310-200610
main61455-37010i¥640200610
61456BRETAINER, FRONT STEP, LH
main61456-37010i¥640200310-200610
main61456-37010i¥640200610
61503BREINFORCEMENT SUB-ASSY, QUARTER LOCK PILLAR, RH
main61503-37030i¥6,000200310-200610
��(���)
main61503-37030i¥6,000200610
��(���)
main61503-37040i¥5,500200610
main61503-37040i¥5,500200310-200610
61504BREINFORCEMENT SUB-ASSY, QUARTER LOCK PILLAR, LH
main61504-37020i¥6,000200610
main61504-37020i¥6,000200310-200610
61515BEXTENSION, QUARTER LOCK PILLAR, RH
main61515-37010i¥1,070200310-200610
main61515-37010i¥1,070200610
61516EXTENSION, QUARTER LOCK PILLAR, LH
main61516-37010i¥1,070200310-200610
main61516-37010i¥1,070200610
61575BPLATE, CAB REAR PILLAR, UPPER RH
main61575-37010i¥670200310-200610
main61575-37010i¥670200610
61576PLATE, CAB REAR PILLAR, UPPER LH
main61576-37010i¥670200310-200610
main61576-37010i¥670200610
61661DEXTENSION, QUARTER PANEL TO UPPER BACK, RH
main61661-37020i¥2,380200610
main61661-37020i¥2,380200310-200610
61662BEXTENSION, QUARTER PANEL TO UPPER BACK, LH
main61662-37020i¥2,380200310-200610
main61662-37020i¥2,380200610
64015PANEL SUB-ASSY, BACK CORNER, INNER RH
main61531-37010i¥4,240200610
��(���)
sub61531-37011¥2,460
main61531-37010i¥4,240200310-200610
��(���)
sub61531-37011¥2,460
main61531-37040i¥4,240200610
sub61531-37041¥2,460
main61531-37040i¥4,240200310-200610
sub61531-37041¥2,460
64016PANEL SUB-ASSY, BACK CORNER, INNER LH
main61532-37010i¥4,240200610
sub61532-37011¥2,460
main61532-37010i¥4,240200310-200610
sub61532-37011¥2,460
main61532-37021i¥4,240200610
��(���)
sub61532-37022¥2,460
main61532-37021i¥4,240200310-200610
��(���)
sub61532-37022¥2,460
64103APANEL SUB-ASSY, BACK CORNER, OUTER RH
main61111-89102i¥21,600200610
���������� ���� = ���������
main61611-37150i¥22,900200310-200409
sub61611-37151¥22,700
main61611-37151i¥22,700200409-200610
sub61611-37152¥13,400
main61611-37151i¥22,700200610
���������� ���� = ���������� ��������
sub61611-37152¥13,400
64104APANEL SUB-ASSY, BACK CORNER, OUTER LH
main61112-89105i¥21,200200610
���������� ���� = ���������
main61112-89106i¥21,200200610
���������� ���� = ��������� & ��(����� ��� ��� ����)
main61612-37120i¥22,900200310-200409
sub61612-37121¥14,200
main61612-37121i¥14,200200409-200610
main61612-37121i¥14,200200610
���������� ���� = ���������� ��������

26 parts on this diagram · 4 diagrams in section
