Toyota DYNA HVHEADLAMP CLEANER

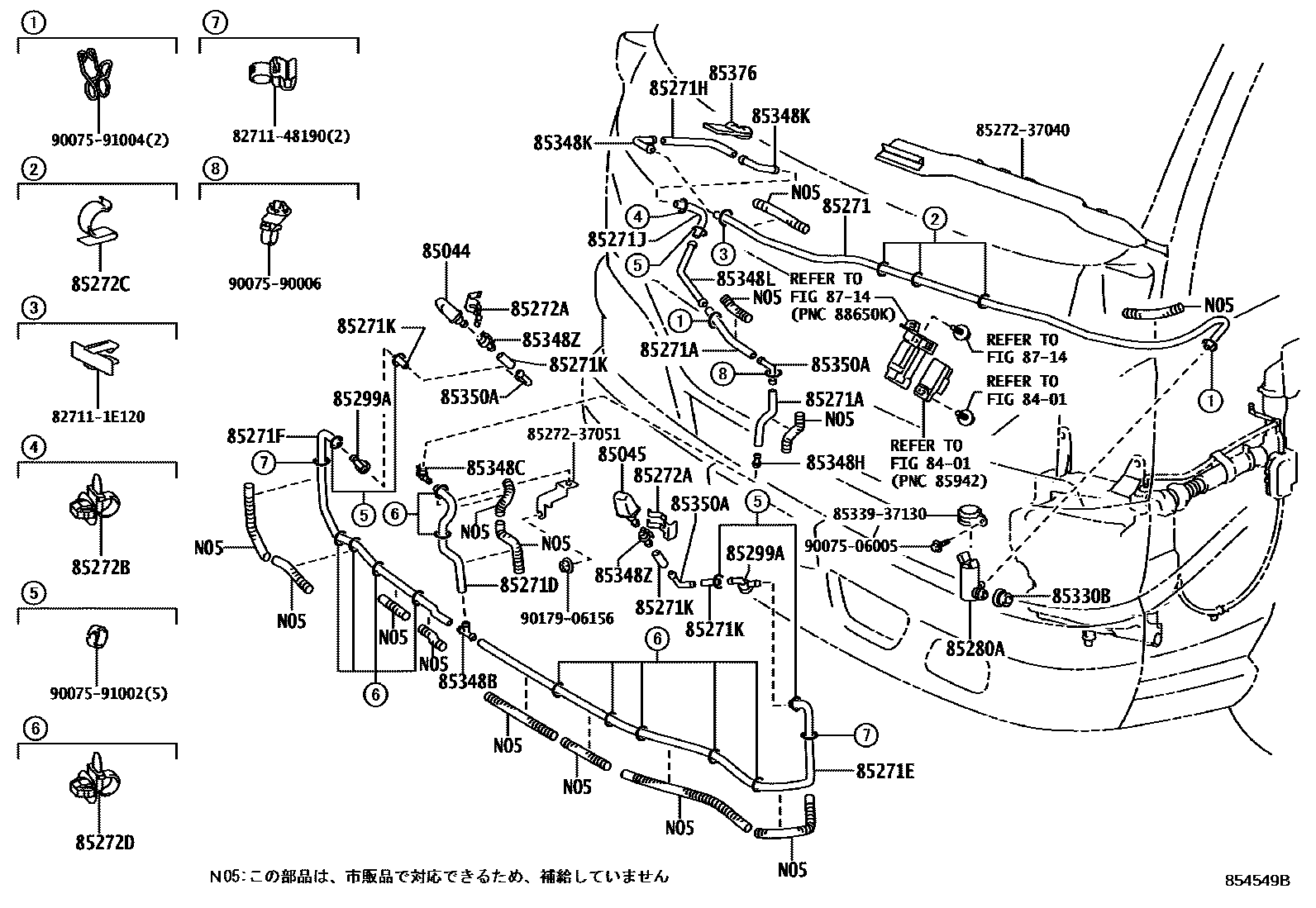

Parts diagram
8401
85044NOZZLE SUB-ASSY, TYPE1 H/LAMP WASHER, RH
main85044-37051¥1,710
85045NOZZLE SUB-ASSY, TYPE1 H/LAMP WASHER, LH
main85044-37061¥1,710
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15053¥130
main90075-15058¥220
main90075-15070¥190
main85276-37080¥960
main85277-37091¥610
main85275-37091¥1,980
main85276-37091¥1,800
main85275-37120¥1,850
85271AHOSE, HEADLAMP CLEANER, NO.2
85271DHOSE, HEADLAMP CLEANER, NO.5
85271EHOSE, HEADLAMP CLEANER, NO.6
85271FHOSE, HEADLAMP CLEANER, NO.7
85271HHOSE, HEADLAMP CLEANER, NO.8
85271JHOSE, HEADLAMP CLEANER, NO.9
85271KHOSE, HEADLAMP CLEANER, NO.10
85272ACLAMP, HEADLAMP CLEANER, NO.1
85272BCLAMP, HEADLAMP CLEANER, NO.2
85272CCLAMP, HEADLAMP CLEANER, NO.3
85272DCLAMP, HEADLAMP CLEANER, NO.4
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
85299AVALVE ASSY, CHECK
85330BBUSH, HEADLAMP CLEANER WASHER JAR
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
85348LJOINT, HEADLAMP CLEANER ELBOW, NO.2
85348ZJOINT, HEADLAMP CLEANER HOSE, NO.5
85350AJOINT, HEADLAMP CLEANER ELBOW, NO.3
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85277-50040¥610
8714
827111E120WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-1E120¥100
8271148190WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-48190¥170
8527237040CABLE SUB-ASSY, HEADLAMP CLEANER, RH
main85272-37040¥2,050
8527237051CABLE SUB-ASSY, HEADLAMP CLEANER, RH
main85272-37051¥250
8533937130CAP SUB-ASSY, RESERVE TANK
main85339-37130¥280
9007506005
main90075-06005¥120
9007590006
main90075-90006¥170
9007591002
main90075-91002¥110
9007591004
main90075-91004¥200
9017906156
main90179-06156¥140

37 parts on this diagram · 1 diagram in section
