Toyota CROWNBRAKE PEDAL & BRACKET

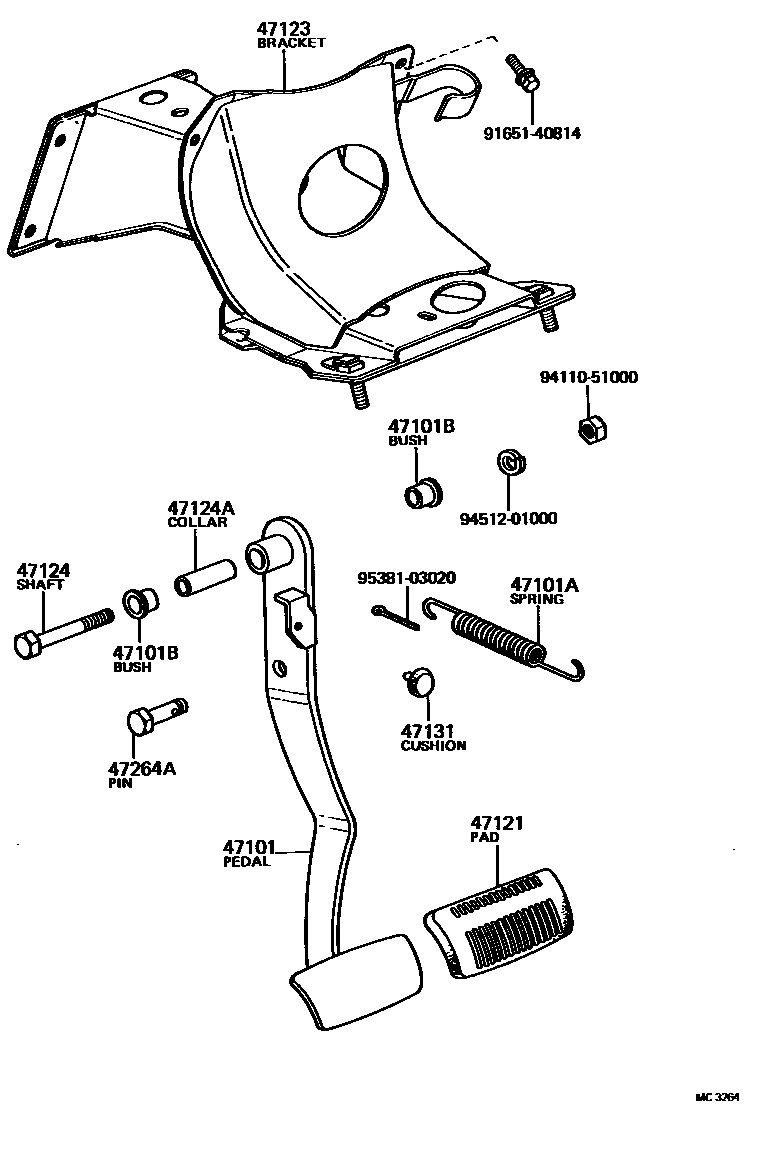

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-30150i197410-197908
main47101-30160i197410-197908
main47101-30170i197410-197908
main47101-30180i197410-197908
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-12484i¥260197410-197908
47101BBUSH(FOR BRAKE PEDAL)
main90386-13007i¥160197410-197908
47121PAD, BRAKE PEDAL
main31321-30030i¥540197410-197908
main47121-30050i¥570197410-197908
47123BRACKET, BRAKE PEDAL
main55106-30120i197410-197802
main55106-30121i197802-197908
main55106-30130i197410-197802
main55106-30131i197802-197908
47124SHAFT, BRAKE PEDAL
main90101-10039i¥160197410-197908
main90101-10480i¥120197410-197908
sub91552-81090¥190
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10003i¥370197410-197908
main90387-10128i¥180197410-197908
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06008i¥230197410-197908
47264APIN(FOR PUSH ROD)
main90249-10048i¥270197410-197908
9165140814
main91651-40814¥180
9411051000
main94110-51000¥130
9451201000
main94512-01000¥90
9538103020
main95381-03020¥90

13 parts on this diagram · 1 diagram in section
