Toyota CROWN/HYBRIDALTERNATOR

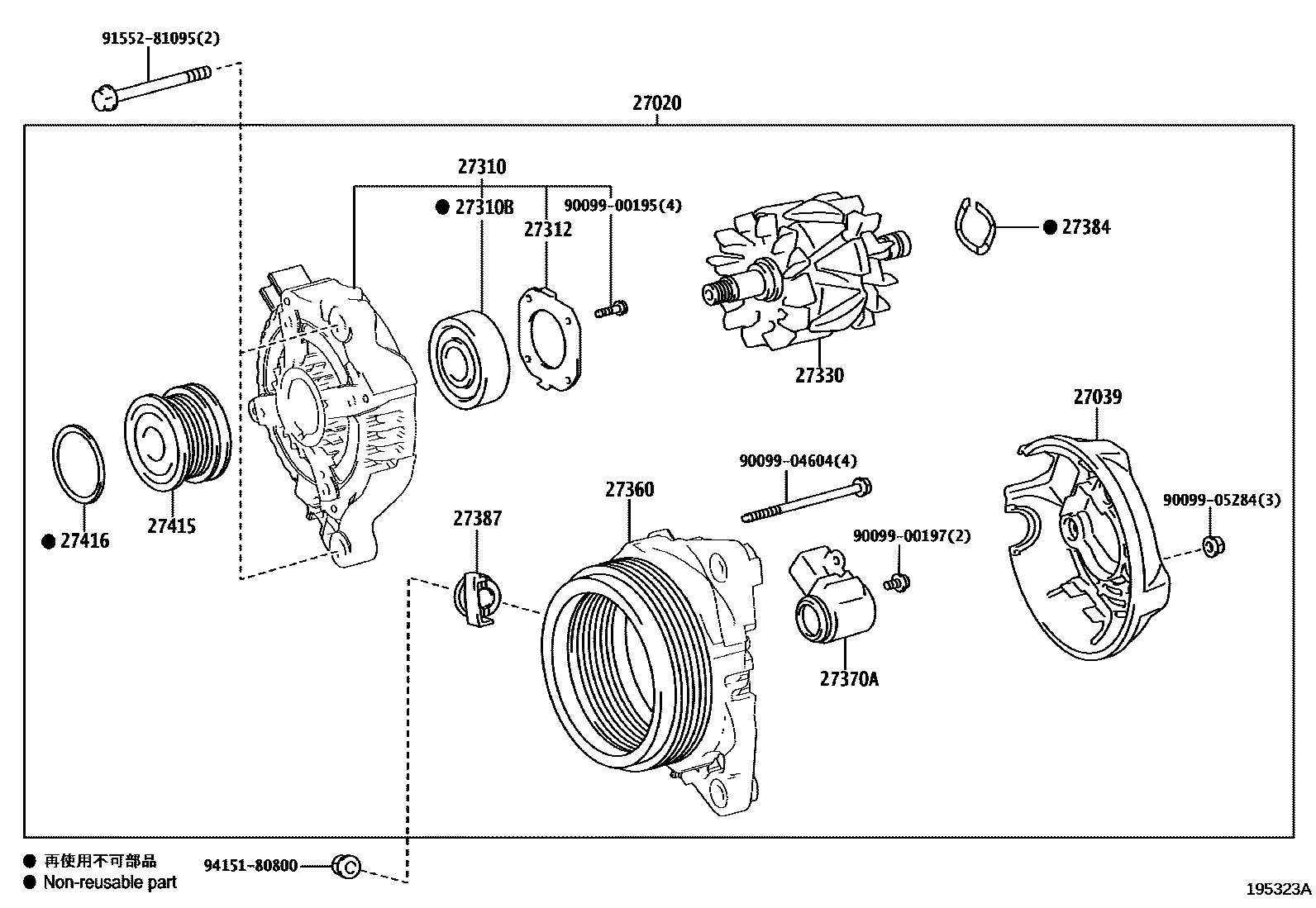

Parts diagram
27020ALTERNATOR ASSY
main27060-36130i¥113,000201806-202206
main27060-36170i¥113,000202206
27039COVER, ALTERNATOR REAR END
main27039-38150i201806-202204
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-36210i201806-202204
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10226i201806-202204
27312PLATE, RETAINER
main27312-42010i201806-202204
27330ROTOR ASSY, ALTERNATOR
main27330-38140i201806-202204
27360COIL ASSY, ALTERNATOR
main27360-36210i201806-202204
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-27060i201806-202204
27384WASHER
main27384-38130i201806-202204
27387INSULATOR, TERMINAL
main27387-38130i201806-202204
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W230i¥7,700201806-202204
27416CAP, ALTERNATOR PULLEY
main27416-0W050i¥340201806-202204
9009900195
9009900197
9009904604
9009905284
9155281095
main91552-81095¥190
9415180800
main94151-80800¥80

18 parts on this diagram · 1 diagram in section
