Toyota CROWN CROSSOVERHEADLAMP CLEANER

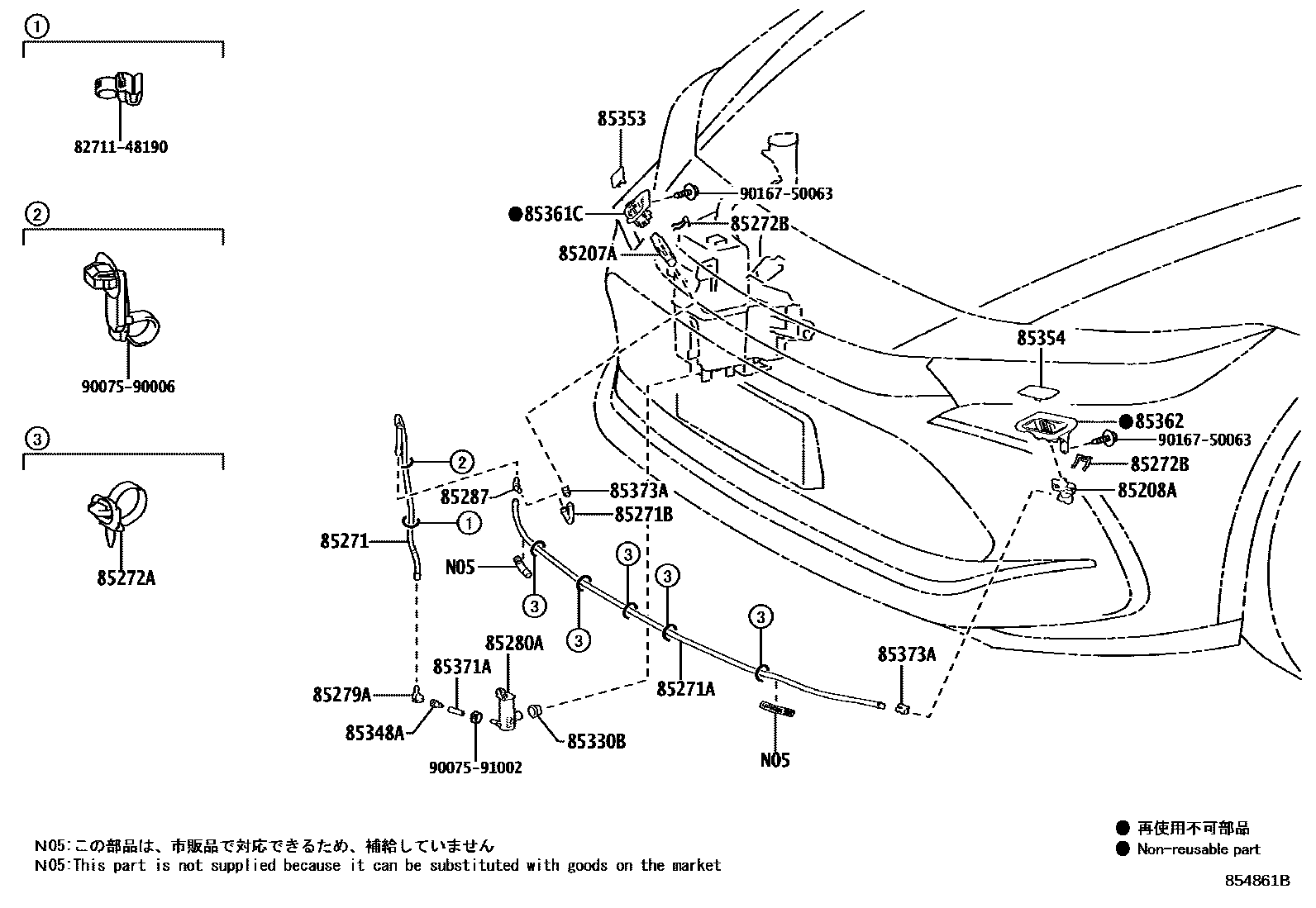

Parts diagram
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-30180i¥3,830202209
main85207-30180i¥3,830202404
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-30180i¥3,830202209
main85208-30180i¥3,830202404
85271HOSE, HEADLAMP CLEANER, NO.1
main85275-60090i¥1,040202209
main85275-60090i¥1,040202209
85271AHOSE, HEADLAMP CLEANER, NO.2
main90075-15052i¥1,280202209
main90075-15052i¥1,280202209
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15056i¥200202209
main90075-15056i¥200202209
85272ACLAMP, HEADLAMP CLEANER, NO.1
main82711-12A70i¥110202209
main82711-12A70i¥110202404
85272BCLAMP, HEADLAMP CLEANER, NO.2
main85272-75050i¥200202209
main85272-75050i¥200202404
85279AJOINT, HEADLAMP CLEANER HOSE
main90075-17009i¥610202209
main90075-17009i¥610202404
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-33030i¥5,500202209
main85280-33030i¥5,500202404
85287JOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17020i¥200202209
main90075-17020i¥200202404
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i202209
main90099-32089i202404
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17012i¥360202209
main90075-17012i¥360202404
85353COVER, HEADLAMP WASHER, RH
main85353-30230-A0i202209
main85353-30230-A0i202209
PRECIOUS WHITE PEARL,090 ,2XW ,M75
main85353-30230-B0i202209
main85353-30230-B0i202209
PRECIOUS METAL,1L5 ,2WC ,2ZA
main85353-30230-B1i202209
main85353-30230-B1i202209
MASSIVE GRAY,1L6 ,2XY
main85353-30230-B4i202209-202504
main85353-30230-B4i202209-202504
PRECIOUS SILVER,1J6 ,2ZB
main85353-30230-B5i202312
GRAY METALLIC MATT,1M1
main85353-30230-C0i202209
BLACK,202 ,M76
main85353-30230-C0i202209
main85353-30230-D0i202209-202504
main85353-30230-D0i202209-202504
EMOTIONAL RED 2,2TB ,2YZ ,3U5
main85353-30230-E0i202209
main85353-30230-E0i202209
PRECIOUS BRONZE,2XZ ,4Y6
main85353-30230-F0i202209-202404
main85353-30230-F0i202209-202404
PRECIOUS RAY,2YA
main85353-30230-G0i202404-202504
URBAN KHAKI,M36
85354COVER, HEADLAMP WASHER, LH
main85354-30230-A0i202209
PRECIOUS WHITE PEARL,090 ,2XW ,M75
main85354-30230-A0i202209
main85354-30230-B0i202209
main85354-30230-B0i202209
PRECIOUS METAL,1L5 ,2WC ,2ZA
main85354-30230-B1i202209
MASSIVE GRAY,1L6 ,2XY
main85354-30230-B1i202209
main85354-30230-B4i202209-202504
main85354-30230-B4i202209-202504
PRECIOUS SILVER,1J6 ,2ZB
main85354-30230-B5i202312
GRAY METALLIC MATT,1M1
main85354-30230-C0i202209
main85354-30230-C0i202209
BLACK,202 ,M76
main85354-30230-D0i202209-202504
EMOTIONAL RED 2,2TB ,2YZ ,3U5
main85354-30230-D0i202209-202504
main85354-30230-E0i202209
main85354-30230-E0i202209
PRECIOUS BRONZE,2XZ ,4Y6
main85354-30230-F0i202209-202404
PRECIOUS RAY,2YA
main85354-30230-F0i202209-202404
main85354-30230-G0i202404-202504
URBAN KHAKI,M36
85361CBRACKET, WASHER
main85361-30390i¥700202209
main85361-30390i¥700202404
85362BRACKET, WASHER, NO.2
main85362-30390i¥700202209
main85362-30390i¥700202404
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main90075-15053i¥130202209
main90075-15053i¥130202404
85373AHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO NOZZLE)
main90075-17011i¥610202209
main90075-17011i¥610202404
8271148190WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-48190¥170
9007590006
main90075-90006¥170
9007591002
main90075-91002¥110
9016750063
main90167-50063¥60

22 parts on this diagram · 1 diagram in section
