Toyota COROLLABRAKE MASTER CYLINDER

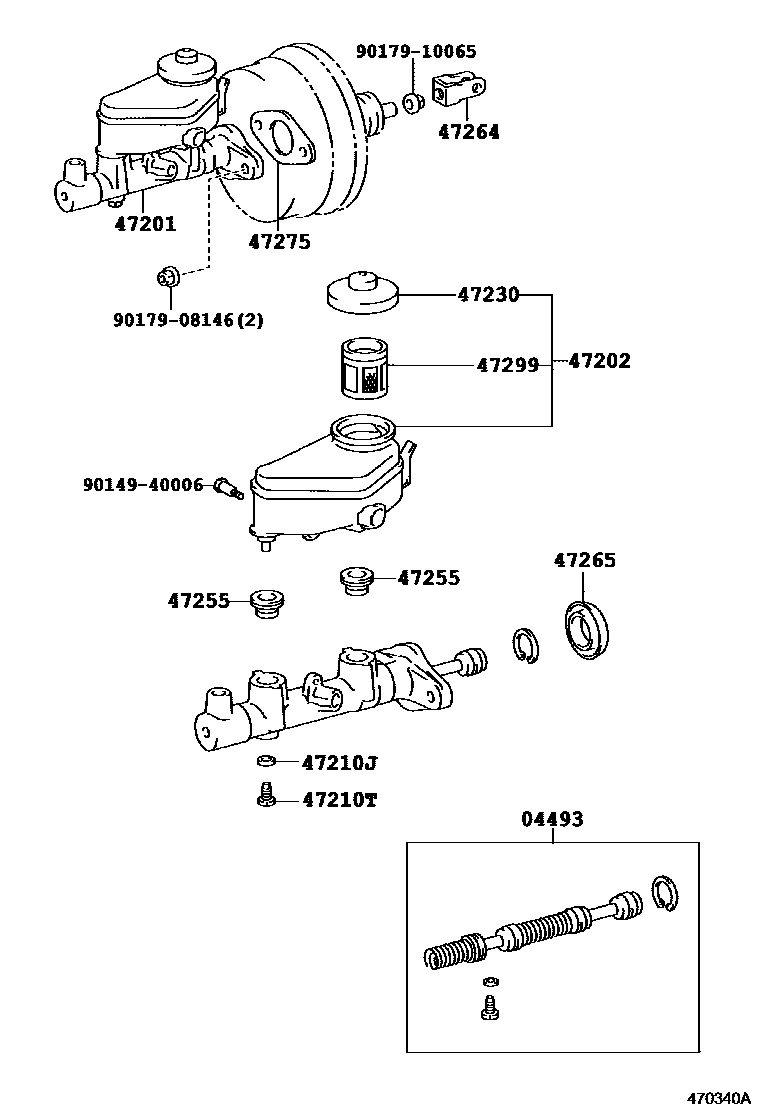

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-10130i¥5,200199106-199505
main04493-10130i¥5,200199205-199505
main04493-12170i¥5,200199106-199505
main04493-12180i¥6,300199106-199508
main04493-12200i¥5,200199505-199605
main04493-16080i¥6,300199505-199508
main04493-16090i¥4,900199505-199605
main04493-20210i¥6,700199106-199505
sub04493-16110¥6,700
main04493-32080i¥6,700199508-199605
main04493-32080i¥6,700199505-199508
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-12680i¥29,300199106-199401
main47201-12690i¥29,300199106-199505
main47201-12710i¥29,300199106-199505
main47201-12710i¥29,300199205-199305
main47201-12720i¥29,300199106-199505
main47201-12750i¥29,000199505-199605
main47201-12870i¥33,000199305-199508
main47201-12880i¥33,000199305-199505
main47201-1A030i¥29,000199505-199605
main47201-1A050i¥26,300199505-199508
sub47201-1A410¥26,200
main47201-1A060i¥18,200199508-199605
main47201-1A060i¥18,200199505-199508
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-12390i¥9,900199106-199508
sub47220-32060¥9,800
main47220-32060i¥9,800199505-199508
sub47220-12180¥9,800
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i¥100199106
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i¥160199106
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-12040i¥520199106
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i¥360199106
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-16020i¥460199106-199910
main47264-32020i¥460199910
main47264-33010i¥440199407-199910
main47264-33010i¥440199505-199910
47265BOOT, MASTER CYLINDER
main47265-20050i¥300199106-199508
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i¥120199305-199401
main47275-12020i¥120199305-199505
main47275-32010i¥230199106-199505
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-24010i¥540199106
9014940006
main90149-40006¥90
9017908146
main90179-08146¥180
9017910065
main90179-10065¥90

14 parts on this diagram · 1 diagram in section
