Toyota COROLLAENGINE OVERHAUL GASKET KIT

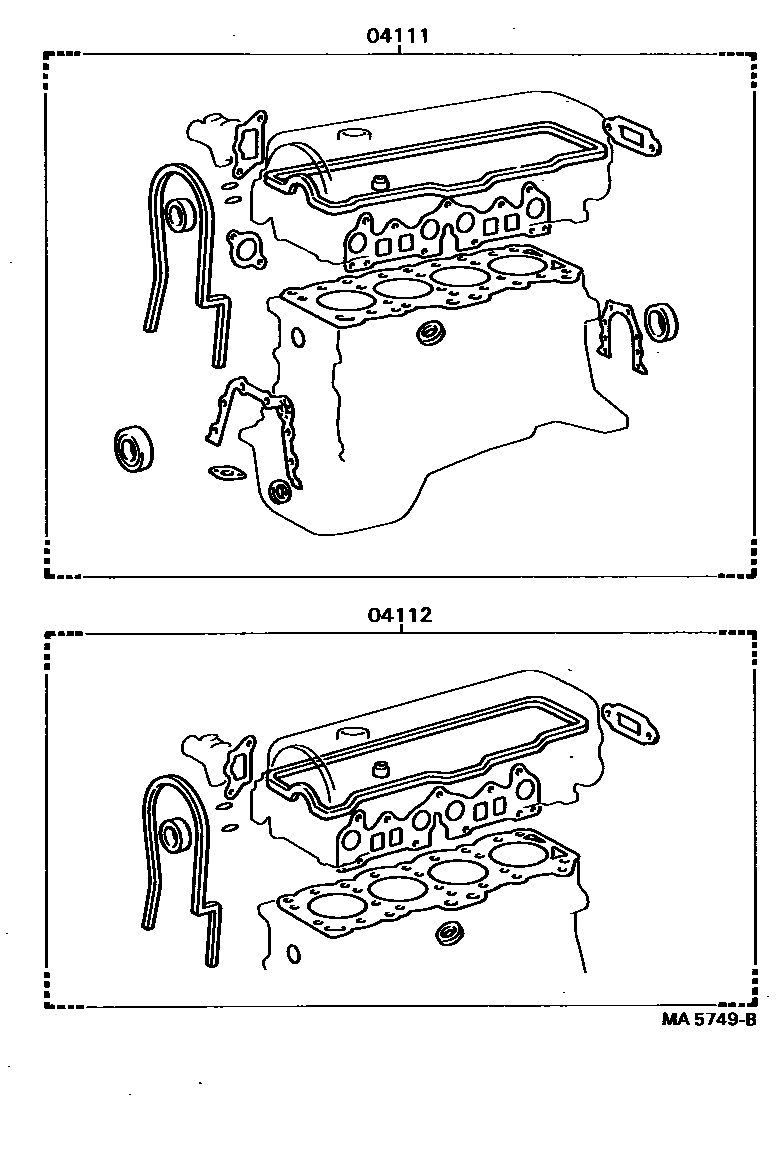

Parts diagram
04111GASKET KIT, ENGINE OVERHAUL
main04111-13022i¥18,900197908-197910
sub04111-13023¥20,800
main04111-13023i¥20,800197910-198101
sub04111-13024¥20,800
main04111-13024i¥20,800198101-198102
sub04111-13025¥20,800
main04111-13025i¥20,800198102-198105
main04111-13026i198105-198108
sub04111-13030¥26,000
main04111-13030i¥26,000198108-198211
sub04111-13031¥26,800
main04111-13031i¥26,800198211-198308
sub04111-13034¥26,700
main04111-13032i¥26,700198308-198501
sub04111-13033¥28,600
main04111-13033i¥28,600198501-198707
sub04111-13035¥26,900
main04111-16031i¥23,800198305-198505
sub04111-16032¥24,100
main04111-16032i¥24,100198505-198707
sub04111-16033¥23,800
main04111-27034i¥30,000198108-198305
sub04111-27035¥30,000
main04111-27050i¥25,000197908-197910
sub04111-27051¥25,100
main04111-27051i¥25,100197910-198108
sub04111-27034¥30,000
main04111-28013i197908-198008
main04111-28014i¥20,300198008-198101
sub04111-28015¥20,200
main04111-28015i¥20,200198101-198204
sub04111-28016¥23,600
main04111-28016i¥23,600198108-198201
sub04111-28017¥21,300
main04111-28017i¥21,300198201-198502
sub04111-28040¥21,200
main04111-64011i¥46,200198210-198304
sub04111-64012¥36,000
main04111-64012i¥36,000198304-198307
sub04111-64013¥34,200
main04111-64040i¥36,000198307-198501
sub04111-64041¥36,200
main04111-64041i¥36,200198501-198505
sub04111-64043¥34,600
main04111-64042i¥36,300198505-198608
sub04111-64043¥34,600
main04111-64043i¥34,600198608-198707
sub04111-64044¥34,600
04112GASKET KIT, ENGINE VALVE GRIND
main04112-13011i¥17,500198108-198211
sub04112-13012¥16,900
main04112-13012i¥16,900198211-198707
sub04112-13013¥16,200
main04112-16030i¥14,800198305-198505
sub04112-16031¥14,900
main04112-16031i¥14,900198505-198707
sub04112-16032¥14,900
main04112-24043i¥10,700197908-198101
sub04112-24044¥12,100
main04112-24044i¥12,100198101-198102
sub04112-24045¥12,100
main04112-24045i¥12,100198102-198108
sub04112-13011¥17,500
main04112-27032i¥18,300197908-197910
sub04112-27033¥18,300
main04112-27033i¥18,300197910-198305
sub04112-27034¥18,200
main04112-28013i197908-198008
main04112-28014i¥11,800198008-198101
sub04112-28015¥13,900
main04112-28015i¥13,900198101-198201
sub04112-28016¥12,400
main04112-28016i¥12,400198201-198502
sub04112-28018¥12,200
main04112-64010i¥27,700198210-198307
sub04112-64011¥26,200
main04112-64040i¥21,900198307-198501
sub04112-64041¥21,900
main04112-64041i¥21,900198501-198707
sub04112-64042¥20,600

2 parts on this diagram · 5 diagrams in section
