Toyota COROLLA (UKP)CONSOLE BOX & BRACKET

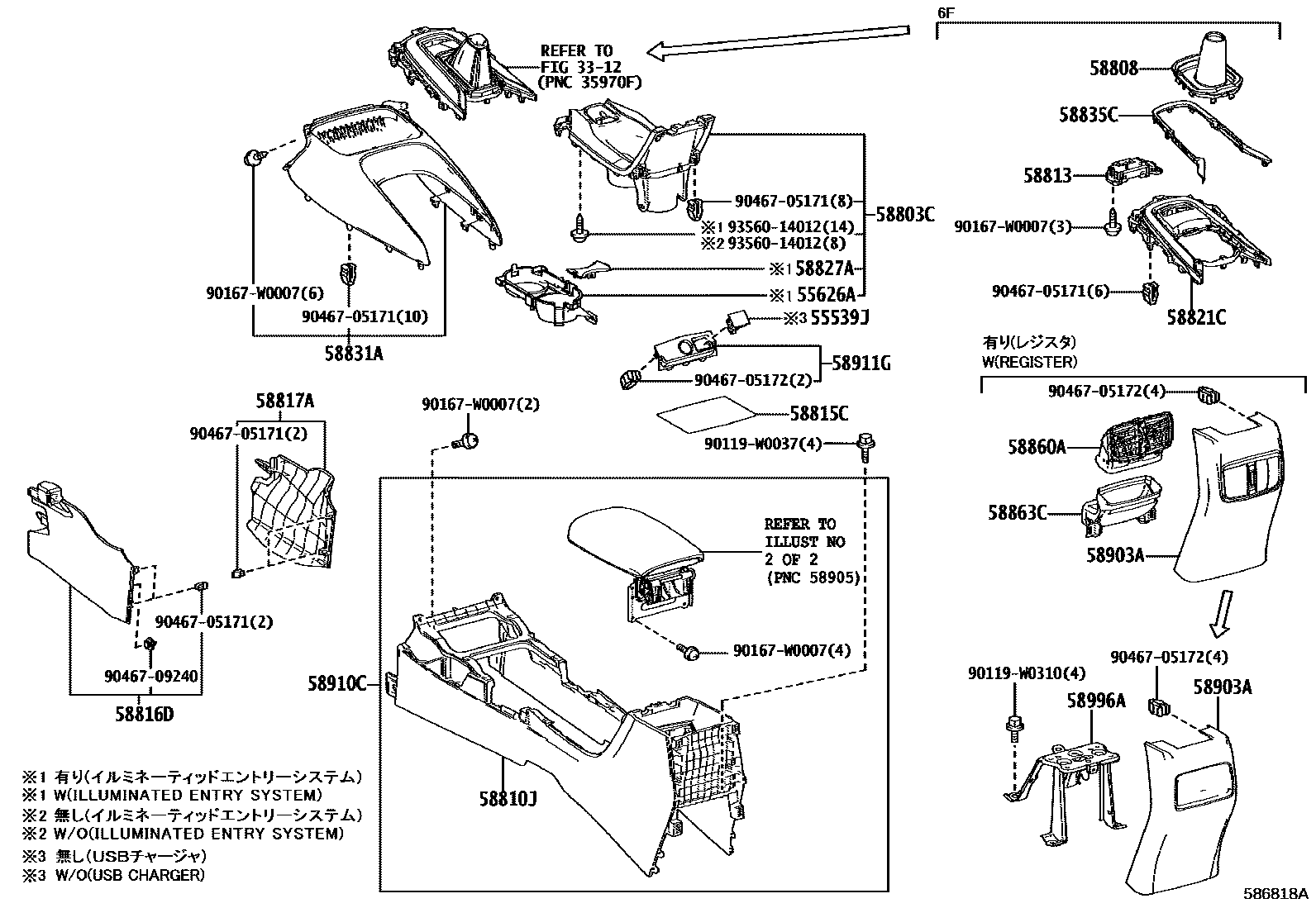

Parts diagram
3312
55539JCOVER, SPARE SWITCH HOLE
main55539-02290-C0i201901
LIGHT GRADE,BLACK,TRIM1#,2#
main55539-02290-C0i201901
BLACK,TRIM1#,2#
main55539-02290-C0i202301
BLACK,TRIM2#
main55539-02290-C0i202301-202401
BLACK,TRIM2#
55626ARETAINER, INSTRUMENT PANEL UNDER TRAY WALL
main55626-02060i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FR&RR DOOR TRIM)
main55626-02060i202301
DOOR ARM REST-PVC LEATHER&SEAT COVER MATERIAL-RD LEATHER(MIDDLE GRADE BLACK)
main55626-02060i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)
main55626-02060i201901
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)&DOOR ARM REST-PVCLEATHER
main55626-02070i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FR&RR DOOR TRIM)
main55626-02070i201901
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)&DOOR ARM REST-PVCLEATHER
main55626-02070i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)
main55626-02070i202301
DOOR ARM REST-PVC LEATHER&SEAT COVER MATERIAL-RD LEATHER(MIDDLE GRADE BLACK)
58803CBOX SUB-ASSY, CONSOLE CUP HOLDER
main58803-02050i202301
main58803-02050i201901
LIGHT GRADE
main58803-02050i201901
LIGHT GRADE&DOOR ARM REST-FABRIC&SEAT COVER MATERIAL-FABRIC
main58803-02060i202301
main58803-02060i201901
main58803-02270i201901
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)&DOOR ARM REST-PVCLEATHER
main58803-02280i201901
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)&DOOR ARM REST-PVCLEATHER
main58803-02550i201901
main58803-02550i202301
main58803-02560i201901
LIGHT GRADE&DOOR ARM REST-FABRIC&SEAT COVER MATERIAL-FABRIC
main58803-02560i201901
LIGHT GRADE
main58803-02560i202301
main58803-02591i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)
main58803-02591i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FR&RR DOOR TRIM)
main58803-02591i202301
DOOR ARM REST-PVC LEATHER&SEAT COVER MATERIAL-RD LEATHER(MIDDLE GRADE BLACK)
main58803-02601i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FR&RR DOOR TRIM)
main58803-02601i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)
main58803-02601i202301
DOOR ARM REST-PVC LEATHER&SEAT COVER MATERIAL-RD LEATHER(MIDDLE GRADE BLACK)
58808COVER SUB-ASSY, SHIFTING HOLE
main58808-02640-C0i201901
BLACK,TRIM1#,2#
58810JBOX ASSY, CONSOLE
main58810-02060-C0i201901-202107
BLACK,TRIM1#,2#
main58810-02061-C0i202108
BLACK,TRIM1#,2#
main58810-02061-C0i202301
BLACK,TRIM2#
58813BOX, CONSOLE, UPPER
main58813-02230i201901
58815CCARPET, CONSOLE BOX
main58815-02410i201901
main58815-02410i202301
58816DINSERT, CONSOLE BOX, FRONT NO.1
main58816-02360-C0i201901
BLACK,TRIM1#,2#
main58816-02360-C0i202301
BLACK,TRIM2#
main58816-02370-C0i201901
BLACK,TRIM1#,2#
main58816-02370-C0i202301
BLACK,TRIM2#
58817AINSERT, CONSOLE BOX, FRONT NO.2
main58817-02370-C0i202301
BLACK,TRIM2#
main58817-02370-C0i201901
BLACK,TRIM1#,2#
main58817-02380-C0i201901
BLACK,TRIM1#,2#
main58817-02380-C0i202301
BLACK,TRIM2#
58821CPANEL, CONSOLE, UPPER
main58821-02A70i201901
58827AGARNISH, CONSOLE BOX POCKET
main58827-02260i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FR&RR DOOR TRIM)
main58827-02260i202301
DOOR ARM REST-PVC LEATHER&SEAT COVER MATERIAL-RD LEATHER(MIDDLE GRADE BLACK)
main58827-02260i202301
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)
main58827-12020i¥1,310201901
ILLUMINATED ENTRY SYSTEM-WITH(CONSOLE TRAY,*CUH,FRONT DOOR TRIM)&DOOR ARM REST-PVCLEATHER
58831AGARNISH, CONSOLE UPPER PANEL, FRONT
main58831-02050-C0i201901
BLACK,TRIM10
main58831-02050-C0i202205
BLACK,TRIM1#
main58831-02050-C1i201901
BLACK,TRIM10,2#
main58831-02050-C1i202301
BLACK,TRIM2#
main58831-02050-C1i201901
LIGHT GRADE&DOOR ARM REST-FABRIC&SEAT HEATER-WITHOUT,BLACK,TRIM2#
main58831-02050-C1i202205
BLACK,TRIM2#
main58831-02060-C2i202301
FRONT CONSOLE BOX-PVC W/STITCH,BLACK/BLACK,TRIM2#
main58831-02060-C2i202301
BLACK/BLACK,TRIM22,23
main58831-02060-C5i202301
BLACK/RED,TRIM21
main58831-02070-C1i201911
BLACK/BLACK,TRIM20,21
main58831-02070-C1i201911
DOOR ARM REST-PVC LEATHER&SEAT HEATER-WITH(DRIVER & PASSENGER),BLACK/BLACK,TRIM20,21
main58831-02070-C1i201911
BLACK/BLACK,TRIM20
main58831-02070-C3i201901
DOOR ARM REST-PVC LEATHER&SEAT HEATER-WITH(DRIVER & PASSENGER),BLACK/GRAY,TRIM10
main58831-02070-C3i201901
BLACK/GRAY,TRIM10
main58831-02070-C4i201901-201911
BLACK/DK.ROSE,TRIM2#
main58831-02070-C4i201911
BLACK/DK.ROSE,TRIM20
main58831-02070-C4i201901
BLACK/DK.ROSE,TRIM20
main58831-02070-C5i201901
BALCK/GRAY,TRIM10,20,22,23
main58831-02070-C5i201901
BALCK/GRAY,TRIM10,22,23
main58831-02070-C5i201901
DOOR ARM REST-PVC LEATHER&SEAT HEATER-WITH(DRIVER & PASSENGER),BALCK/GRAY,TRIM10,2#
main58831-02070-C5i201901
BALCK/GRAY,TRIM10
main58831-02070-C5i201901
BALCK/GRAY,TRIM10,20
main58831-02070-C5i202301
BALCK/GRAY,TRIM2#
main58831-02070-C5i202301
FRONT CONSOLE BOX-PVC W/STITCH&SEAT HEATER-WITH(DRIVER & PASSENGER),BALCK/GRAY,TRIM2#
main58831-02070-C5i202301
SEAT LUMBAR SUPPORT-WIHT,BALCK/GRAY,TRIM22,23
main58831-02380-C0i202201
BLACK,TRIM1#
main58831-02380-C1i202301
SEAT HEATER-WITH(DRIVER & PASSENGER),BLACK,TRIM2#
main58831-02380-C1i202301
BLACK,TRIM2#
main58831-02380-C1i202301
SEAT COVER MATERIAL-FABRIC(MIDDLE GRADE)&FRONT SEAT(VERTICAL ADJUSTER)-DRIVER SEAT& PASSENGER SEAT&SEAT LUMBAR SUPPORT-WIHT,BLACK,TRIM2#
main58831-02380-C1i202201
BLACK,TRIM2#
58835CORNAMENT, CONSOLE BOX
main58835-02040i201901
58860AREGISTER ASSY, CONSOLE BOX
main58860-02080i201901
main58860-02080i202301-202308
main58860-02081i202309
58863CDUCT, CONSOLE BOX, NO.3
main58863-02030i201901
main58863-02030i202301
58903APANEL SUB-ASSY, CONSOLE REAR END
main58903-02120-C0i201901
BLACK,TRIM1#,2#
main58903-02120-C0i202301
BLACK,TRIM2#
main58903-02130-C0i201901
BLACK,TRIM1#,2#
main58903-02130-C0i202301
BLACK,TRIM2#
main58903-02130-C0i201901
LIGHT GRADE,BLACK,TRIM1#,2#
58910CBOX ASSY, CONSOLE, REAR
main58910-02800-C0i201901-202107
LIGHT GRADE&DOOR ARM REST-FABRIC,BLACK,TRIM2#
main58910-02800-C0i201901-202107
BLACK,TRIM1#,2#
main58910-02800-C0i201901-202107
LIGHT GRADE,BLACK,TRIM1#,2#
main58910-02801-C0i202108
BLACK,TRIM1#,2#
main58910-02801-C0i202108
LIGHT GRADE&DOOR ARM REST-FABRIC,BLACK,TRIM2#
main58910-02801-C0i202108
LIGHT GRADE,BLACK,TRIM2#
main58910-02810-C3i201901-202107
BLACK/DK.ROSE,TRIM20
main58910-02810-C3i201901-202107
BLACK/DK.ROSE,TRIM2#
main58910-02810-C3i201911-202107
BLACK/DK.ROSE,TRIM20
main58910-02810-C3i201901-201911
BLACK/DK.ROSE,TRIM2#
main58910-02810-C4i201901-202107
BLACK/GRAY,TRIM1#,20
main58910-02810-C4i201901-202107
BLACK/GRAY,TRIM1#
main58910-02810-C4i201901-202107
DOOR ARM REST-PVC LEATHER,BLACK/GRAY,TRIM1#,2#
main58910-02810-C5i201911-202107
BLACK,TRIM20,21
main58910-02810-C5i201911-202107
DOOR ARM REST-PVC LEATHER,BLACK,TRIM20,21
main58910-02811-C3i202108
BLACK/DK.ROSE,TRIM2#
main58910-02811-C3i202108
BLACK/DK.ROSE,TRIM20
main58910-02811-C4i202108
BLACK/GRAY,TRIM1#,20
main58910-02811-C4i202301
BLACK/GRAY,TRIM2#
main58910-02811-C4i202301
DOOR ARM REST-PVC LEATHER&SEAT COVER MATERIAL-RD LEATHER(MIDDLE GRADE BLACK),BLACK/GRAY,TRIM2#
main58910-02811-C4i202108
BLACK/GRAY,TRIM1#
main58910-02811-C4i202108
DOOR ARM REST-PVC LEATHER,BLACK/GRAY,TRIM1#,2#
main58910-02811-C5i202108
BLACK,TRIM21
main58910-02811-C5i202108
BLACK,TRIM20,21
main58910-02B90-C2i201901-202107
BLACK/DK.ROSE,TRIM20
main58910-02B90-C2i201901-202107
BLACK/DK.ROSE,TRIM2#
main58910-02B90-C3i201901-202107
BLACK/GRAY,TRIM1#,20
main58910-02B90-C3i201901-202107
DOOR ARM REST-PVC LEATHER,BLACK/GRAY,TRIM1#,2#
main58910-02B90-C3i201901-202107
BLACK/GRAY,TRIM1#
main58910-02B91-C2i202108
BLACK/DK.ROSE,TRIM20
main58910-02B91-C2i202108
BLACK/DK.ROSE,TRIM2#
main58910-02B91-C3i202108
BLACK/GRAY,TRIM1#,20
main58910-02B91-C3i202108
BLACK/GRAY,TRIM1#
main58910-02B91-C3i202108
DOOR ARM REST-PVC LEATHER,BLACK/GRAY,TRIM1#,2#
main58910-02B91-C3i202108
MID,BLACK/GRAY,TRIM1#,2#
main58910-02C00-C0i201901-202107
BLACK,TRIM1#,2#
main58910-02C01-C0i202108
BLACK,TRIM1#,2#
main58910-02C01-C0i202301
BLACK,TRIM20,22
main58910-02C01-C3i202301
BLACK/DARK GREY,TRIM21,22
main58910-02C01-C3i202301
BLACK/DARK GREY,TRIM2#
58911GPANEL, BOX, NO.1
main58911-02380-C0i202301
BLACK,TRIM2#
main58911-02380-C0i201901
BLACK,TRIM1#,2#
58996ABRACKET, CONSOLE BOX MOUNTING, NO.2
main58996-02180i201901-202212
main58996-02181i202301
90119W0037
main90119-W0037¥60
90119W0310
90167W0007
main90167-W0007¥110
9046705171
main90467-05171¥60
9046705172
main90467-05172¥60
9046709240
main90467-09240¥80
9356014012
main93560-14012¥70

27 parts on this diagram · 5 diagrams in section
