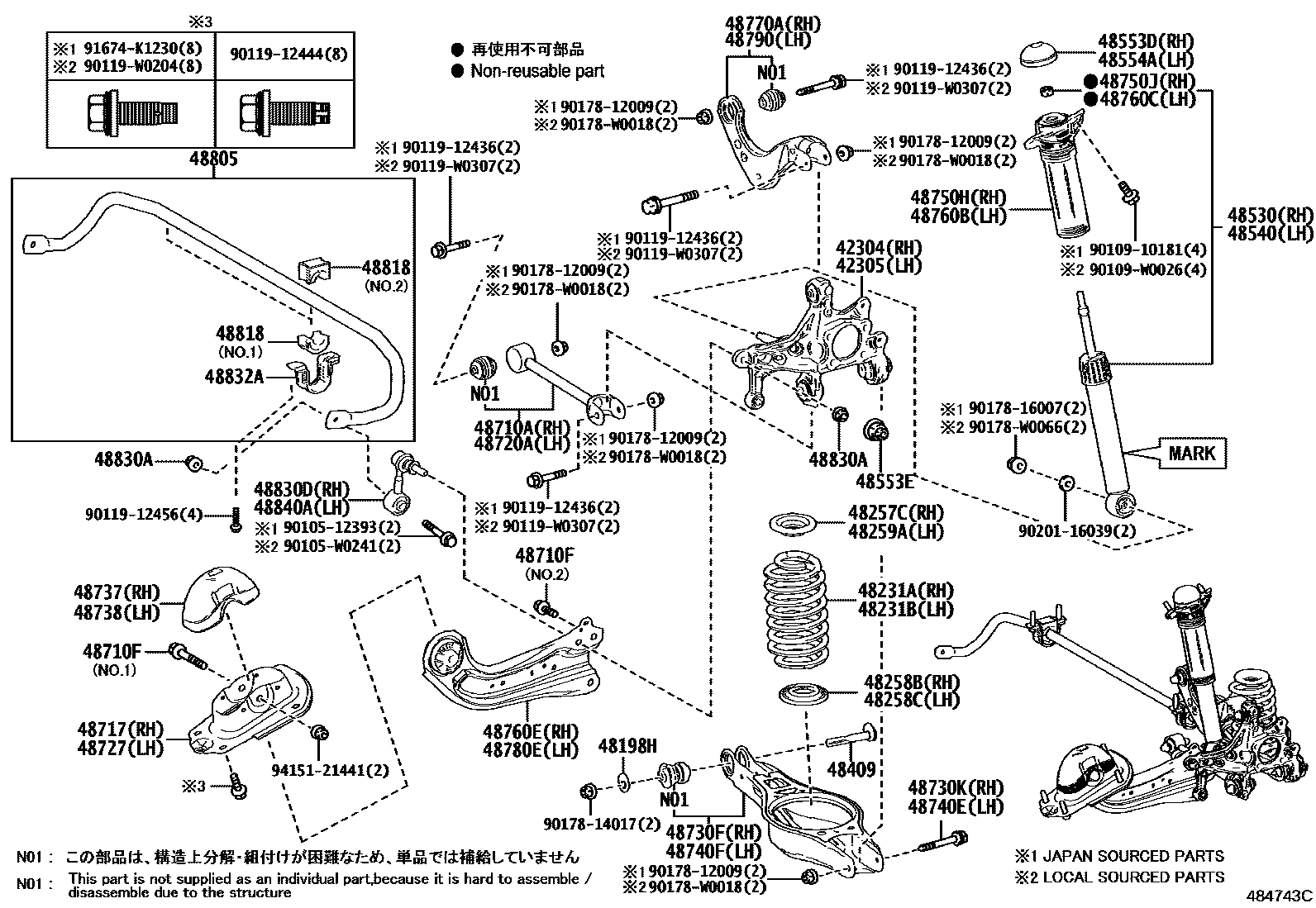

Toyota COROLLA (TUP) — REAR SPRING & SHOCK ABSORBER

42304CARRIER SUB-ASSY, REAR AXLE, RH

main42304-02250iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

42305CARRIER SUB-ASSY, REAR AXLE, LH

main42305-02250iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48198HCAM, CAMBER ADJUST, NO.2

main48198-47010iZRE210..G..EUR;ZRE210..RHD..EUR¥520201901-202301

48231ASPRING, COIL, REAR RH

main48231-02N00iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main48231-02N10iZRE210..6F..N..RUS201901-202301

ROUGH ROAD AREA SPEC

main48231-02N20iZWE211,213201901

main48231-02U00iZRE210..RHD..6F..EUR202011-202301

main48231-02X70iZRE211..LHD..N;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..N..(EUR,GEN)202301

WITHOUT(ROUGH ROAD AREA SPEC)

main48231-02X80iMZEA11..TUR;ZRE210..CVT..RUS;ZRE210..6F..D..RUS202301

ROUGH ROAD AREA SPEC

main48231-02X90iZWE219..EUR,GCC,GEN202301

WITHOUT(ROUGH ROAD AREA SPEC)

main48231-02Y00iZWE219..TUR202301

ROUGH ROAD AREA SPEC

main48231-02Y10iZRE210..6F..N..EUR;ZRE210..CVT..D..GCC;MZEA11..LHD..(D,N)..EUR202301

WITHOUT(ROUGH ROAD AREA SPEC)

48231BSPRING, COIL, REAR LH

main48231-02N00iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main48231-02N10iZRE211..G;ZRE211..RHD;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN201901-202301

ROUGH ROAD AREA SPEC

main48231-02N20iZWE211,213201901

main48231-02U00iZRE210..RHD..6F..EUR202011-202301

main48231-02X70iZRE211..LHD..N;ZRE210..LHD..CVT..D..GEN;ZRE210..CVT..N..(EUR,GEN)202301

WITHOUT(ROUGH ROAD AREA SPEC)

main48231-02X80iZRE210..N..EUR;ZRE211..LHD..N;ZRE210..CVT..N..GEN;ZRE210..LHD..CVT..D..(GCC,GEN)202301

ROUGH ROAD AREA SPEC

main48231-02X90iZWE219..EUR,GCC,GEN202301

WITHOUT(ROUGH ROAD AREA SPEC)

main48231-02Y00iZWE219..TUR202301

ROUGH ROAD AREA SPEC

main48231-02Y10iZRE210..6F..N..EUR;ZRE210..CVT..D..GCC;MZEA11..LHD..(D,N)..EUR202301

WITHOUT(ROUGH ROAD AREA SPEC)

48257CINSULATOR, REAR COIL SPRING, UPPER RH

main48257-F4010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

48258BINSULATOR, REAR COIL SPRING, LOWER RH

main48258-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

48258CINSULATOR, REAR COIL SPRING, LOWER LH

main48258-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48259AINSULATOR, REAR COIL SPRING, UPPER LH

main48257-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48409CAM SUB-ASSY, REAR SUSPENSION TOE ADJUST

main48409-47011iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥640201901-202301

48530ABSORBER ASSY, SHOCK, REAR RH

main48530-8Z096iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

MARK 48530-02M90

main48530-8Z098iZWE211,213201901

MARK 48530-02N10

48540ABSORBER ASSY, SHOCK, REAR LH

main48530-8Z096iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

MARK 48530-02M90

main48530-8Z098iZWE219201901

MARK 48530-02N10

48553DCAP, REAR SHOCK ABSORBER, RH

main48553-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48553ECAP

main48553-52030iZRE210..G..EUR;ZRE210..RHD..EUR¥60201901-202411

48554ACAP, REAR SHOCK ABSORBER, LH

main48553-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48710AARM ASSY, REAR SUSPENSION, NO.1 RH

main48710-02090iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48710FBOLT(FOR REAR TRAILING ARM)

main90105-14195iZRE210..G..EUR;ZRE210..RHD..EUR¥310201901-202301

(J),NO.1:SEE ILLUST

main90105-14195iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥310202301

(J),NO.1:REFER ILL.

main90105-14197iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥190201901-202301

(J),NO.2:SEE ILLUST

main90105-14197iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥190202301

(J),NO.2:REFER ILL.

main90105-W0242iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

(L),NO.1:SEE ILLUST

main90105-W0242iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

(L),NO.1:REFER ILL.

main90105-W0273iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

(L),NO.2:SEE ILLUST

main90105-W0273iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

(L),NO.2:REFER ILL.

48717BRACKET, REAR SUSPENSION ARM, RH

main48717-02060iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

48720AARM ASSY, REAR SUSPENSION, NO.1 LH

main48710-02090iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48727BRACKET, REAR SUSPENSION ARM, LH

main48727-02040iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48730FARM ASSY, REAR SUSPENSION, NO.2 RH

main48730-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48730KBOLT(FOR REAR SUSPENSION ARM NO.2 RH)

main90119-12426iZRE210..G..EUR;ZRE210..RHD..EUR¥240201901-202301

(J)

main90119-W0278iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)201901-202301

(L)

48737COVER, REAR SUSPENSION ARM, RH

main48753-02070iZWE211,213;ZRE211..RHD;MZEA11..6F..G;ZRE210..D..EUR;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..RHD..CVT..D;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);MZEA11,ZRE211..202109-202301

main48753-47010iZRE210..G..EUR;ZRE210..RHD..EUR¥1,020201901-202108

48738COVER, REAR SUSPENSION ARM, LH

main48753-02080iZWE211,213;ZRE211..RHD;MZEA11..6F..G;ZRE210..D..EUR;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..RHD..CVT..D;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);MZEA11,ZRE211..202109-202301

main48753-47020iZRE210..G..RUS;ZRE210..RHD..GEN;ZRE210..LHD..(D,N);MZEA11,ZRE211,ZWE21#¥1,020201901-202108

48740EBOLT(FOR REAR SUSPENSION ARM NO.2 LH)

main90119-12426iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥240201901-202301

(J)

main90119-W0278iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L)

48740FARM ASSY, REAR SUSPENSION, NO.2 LH

main48730-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48750HSUPPORT ASSY, REAR SUSPENSION, RH

main48750-F4010iZRE210..G..EUR;ZRE210..RHD..EUR¥2,540201901-202301

48750JNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)

main94130-61200iZRE210..G..EUR;ZRE210..RHD..EUR¥100201901-202301

48760BSUPPORT ASSY REAR SUSPENSION, LH

main48750-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥2,540201901-202301

48760CNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)

main94130-61200iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥100201901-202301

48760EARM ASSY, TRAILING, REAR RH

main48760-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48770AARM ASSY, UPPER CONTROL, REAR RH

main48770-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48780EARM ASSY, TRAILING, REAR LH

main48780-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48790ARM ASSY, UPPER CONTROL, REAR LH

main48790-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48805BAR SUB-ASSY, REAR STABILIZER

main48805-02190iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48818BUSH, STABILIZER, REAR

main48818-02550iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥590201901-202301

NO.1:REFER ILLUST.

main48818-02560iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥770201901-202301

NO.2:REFER ILLUST.

48830ANUT(FOR REAR STABILIZER LINK)

main90178-W0051iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥100201901-202301

(L)

main94151-21241iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥100201901-202301

(J)

48830DLINK ASSY, REAR STABILIZER, RH

main48830-16020iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥3,640202309-202406

main48830-16040iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202407

main48830-47010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥3,640201901-202308

48832ABRACKET, REAR STABILIZER BAR, NO.1

main48832-02080iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

48840ALINK ASSY, REAR STABILIZER, LH

main48830-16020iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥3,640202309-202406

main48830-16040iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202407

main48830-47010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥3,640201901-202308

9010512393

main90105-12393¥190

90105W0241

main90105-W0241

9010910181

main90109-10181¥160

90109W0026

main90109-W0026

9011912436

main90119-12436¥240

9011912444

main90119-12444¥190

9011912456

main90119-12456¥160

90119W0204

main90119-W0204

90119W0307

main90119-W0307

9017812009

main90178-12009¥120

9017814017

main90178-14017¥120

9017816007

main90178-16007¥160

90178W0018

main90178-W0018¥220

90178W0066

main90178-W0066

9020116039

main90201-16039¥120

91674K1230

main91674-K1230¥190

9415121441

main94151-21441¥120

57 parts on this diagram · 1 diagram in section
