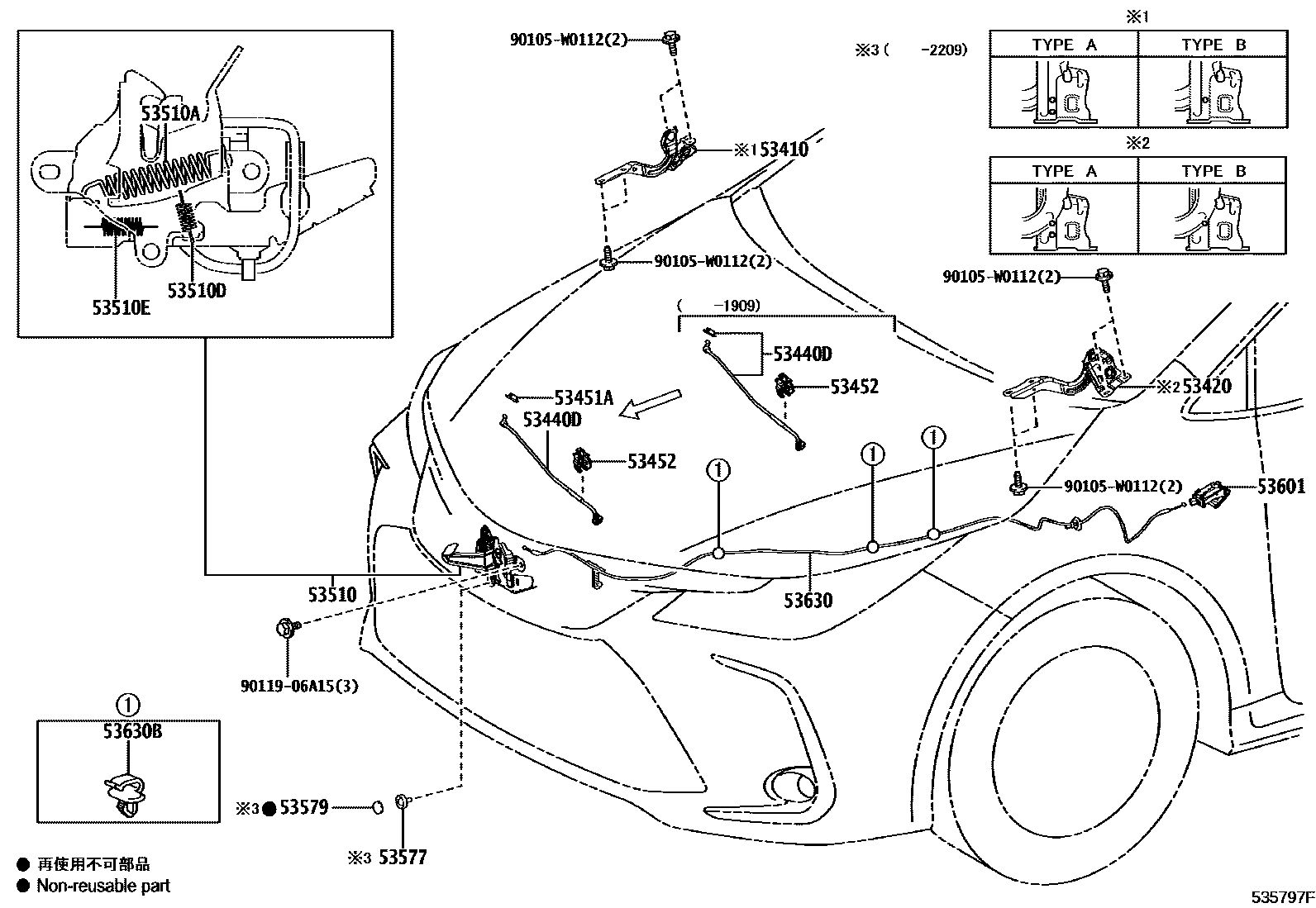

Toyota COROLLA (TUP) — HOOD LOCK & HINGE

0001 1 0002 1

53410HINGE ASSY, HOOD, RH

main53410-02540iZRE21#,ZWE211201901-202011

TYPE A:REFER ILLUST.

main53410-02550iZRE21#,ZWE211201901-202011

TYPE B:REFER ILLUST.

main53410-02780iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202011-202301

TYPE A:REFER ILLUST.

main53410-02780iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1202011

TYPE A:REFER ILLUST.

main53410-02780iZRE210..G..EUR;ZRE210..RHD..EUR202011-202012

TYPE A:REFER ILLUST.

main53410-02780iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

TYPE A:REFER ILLUST.

main53410-02790iZRE210..G..EUR;ZRE210..RHD..EUR202011-202012

TYPE B:REFER ILLUST.

main53410-02790iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1202011

TYPE B:REFER ILLUST.

main53410-02790iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

TYPE B:REFER ILLUST.

main53410-02790iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202011-202301

TYPE B:REFER ILLUST.

53420HINGE ASSY, HOOD, LH

main53420-02540iZRE21#,ZWE211201901-202011

TYPE A:REFER ILLUST.

main53420-02550iZRE21#,ZWE211201901-202011

TYPE B:REFER ILLUST.

main53420-02800iZRE210..G..EUR;ZRE210..RHD..EUR202011-202012

TYPE A:REFER ILLUST.

main53420-02800iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202011-202301

TYPE A:REFER ILLUST.

main53420-02800iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1202011

TYPE A:REFER ILLUST.

main53420-02800iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

TYPE A:REFER ILLUST.

main53420-02810iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1202011

TYPE B:REFER ILLUST.

main53420-02810iZRE210..G..EUR;ZRE210..RHD..EUR202011-202012

TYPE B:REFER ILLUST.

main53420-02810iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

TYPE B:REFER ILLUST.

main53420-02810iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202011-202301

TYPE B:REFER ILLUST.

53440DSUPPORT ASSY, HOOD

main53440-02290iZRE210..G..EUR;ZRE210..RHD..EUR201901-202012

main53440-02290iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

main53440-02290iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901

main53440-02290iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

53451AGROMMET(FOR HOOD SUPPORT ROD)

main90480-15025iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥220201909-202301

main90480-15025iZRE210..G..EUR;ZRE210..RHD..EUR¥220201909-202012

main90480-15025iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥220201909

main90480-15025iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥220202301

53452HOLDER, HOOD STAY

main53452-02330iZRE21#,ZWE211201901-202011

main53452-K0010iZRE210..G..EUR;ZRE210..RHD..EUR202011-202012

main53452-K0010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)202011-202301

main53452-K0010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1202011

main53452-K0010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

53510LOCK ASSY, HOOD

main53510-02540iZRE210..G..EUR202011-202012

main53510-02540iZWE219..LHD;MZEA11..TUR;ZRE210..N..EUR;ZRE210..CVT..D..GCC;ZRE210..LHD..CVT..GEN;MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

main53510-02540iZRE210..N..EUR;ZRE210..CVT..D..GCC;ZRE210..LHD..CVT..GEN;MZEA11,ZRE211..LHD..(D,N)202011-202301

main53510-02540iZWE211,213..LHD;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..LHD..6F..(GCC,GEN);MZEA11,ZRE211..G..(EUR,GCC,GEN)202011

main53510-02550iZRE210,ZWE219..RHD..CVT..N202301

main53510-02550iZRE210..RHD..EUR202011-202012

main53510-02550iZRE210..RHD..6F..N;ZRE210..RHD..D..GEN;MZEA11,ZRE211,ZWE211,213..RHD202011

main53510-02550iZRE210..RHD..CVT..N202011-202301

main53510-02620iZRE210..CVT..RUS;ZRE210..6F..D..RUS202011-202301

GERMANY SPEC

main53510-02620iMZEA11..G..EUR;ZWE211,213..LHD..EUR202011

GERMANY SPEC

main53510-02620iZRE210..CVT..RUS;ZRE210..6F..D..RUS202301

main53510-02830iZRE210..RUS201901-202011

GERMANY SPEC

main53510-02840iZRE210..RUS201901-202011

main53510-02860iZRE21#,ZWE211..RHD201901-202011

UNITED KINGDOM SPEC& LIGHT GRADE

53510ASPRING, TENSION(FOR HOOD LOCK)

main90506-18067iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥90202011

WD=1.8,CW=13

main90506-18067iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥90202301

WD=1.8,CW=13

main90506-18067iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥90202011-202301

WD=1.8,CW=13

main90506-18067iZRE210..G..EUR;ZRE210..RHD..EUR¥90202011-202012

WD=1.8,CW=13

main90506-W0008iZRE21#,ZWE211201901-202011

WD=1.6,CW=12

53510DSPRING, TENSION(FOR HOOD LOCK)

main90506-W0009iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901

WD=1.2,CW=8.5

main90506-W0009iZRE210..G..EUR;ZRE210..RHD..EUR201901-202012

WD=1.2,CW=8.5

main90506-W0009iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

WD=1.2,CW=8.5

main90506-W0009iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

WD=1.2,CW=8.5

53510ESPRING, TENSION(FOR HOOD LOCK)

main90506-W0010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202012

WD=0.9,CW=20.75

main90506-W0010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

WD=0.9,CW=20.75

main90506-W0010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901

WD=0.9,CW=20.75

main90506-W0010iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

WD=0.9,CW=20.75

53577BOLT, HOOD LOCK

main53577-33010iZRE210..G..EUR;ZRE210..RHD..EUR¥230201901-202012

main53577-33010iZRE210..G..RUS;ZRE210..RHD..GEN;ZRE210..LHD..(D,N);MZEA11,ZRE211,ZWE21#¥230201901-202209

53579CAP, HOOD LOCK NUT

main53579-50010iZRE210..G..EUR;ZRE210..RHD..EUR¥100201901-202012

main53579-50010iZRE210..G..RUS;ZRE210..RHD..GEN;ZRE210..LHD..(D,N);MZEA11,ZRE211,ZWE21#¥100201901-202209

53601LEVER SUB-ASSY, HOOD LOCK CONTROL

main53601-F4020-C0iZRE210..D..RUS;MZEA11,ZWE219..LHD..D..EUR;ZRE210..LHD..CVT..D..(GCC,GEN)202301

BLACK,TRIM0#,1#,2#

sub53601-F4020¥1,860

main53601-F4020-C0iZRE210..G..EUR;ZRE210..RHD..EUR201901-202012

BLACK,TRIM0#,2#

sub53601-F4020¥1,860

main53601-F4020-C0iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

BLACK,TRIM0#,2#

sub53601-F4020¥1,860

main53601-F4020-C0iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901

BLACK,TRIM0#,2#

sub53601-F4020¥1,860

main53601-F4020-C0iZRE210..D..RUS;MZEA11,ZWE219..LHD..D..EUR;ZRE210..LHD..CVT..D..(GCC,GEN)202301

BLACK,TRIM0#,2#

sub53601-F4020¥1,860

53630CABLE ASSY, HOOD LOCK CONTROL

main53630-02390iZWE211,213..LHD;ZRE210..6F..N..RUS;ZRE210..CVT..N..GCC;ZRE210..LHD..D..EUR;ZRE210..LHD..6F..(GCC,GEN);MZEA11,ZRE211..G..(EUR,GCC,GEN)201901

main53630-02390iZRE210..G..EUR201901-202012

main53630-02390iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..(GEN,RUS)201901-202301

main53630-02390iZRE210..N..EUR;ZRE211..LHD..N;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;ZRE210..LHD..CVT..(GEN,RUS)202301

main53630-02391iZWE219..LHD;MZEA11..TUR;MZEA11..LHD..(D,N)..EUR202301

main53630-02450iZRE210..RHD..6F..N;ZRE210..RHD..D..GEN;MZEA11,ZRE211,ZWE211,213..RHD201901

main53630-02450iZRE210..RHD..CVT..N201901-202301

main53630-02450iZRE210..RHD..EUR201901-202012

main53630-02450iZRE210..RHD..CVT..N202301

main53630-02451iZWE219..RHD202301

53630BCLAMP(FOR HOOD LOCK CONTROL CABLE)

main90469-06005iZRE210..G..EUR;ZRE210..RHD..EUR¥80201901-202012

main90469-06005iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥80201901-202301

main90469-06005iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1¥80201901

main90469-06005iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥80202301

90105W0112

main90105-W0112

9011906A15

main90119-06A15¥60

16 parts on this diagram · 2 diagrams in section
