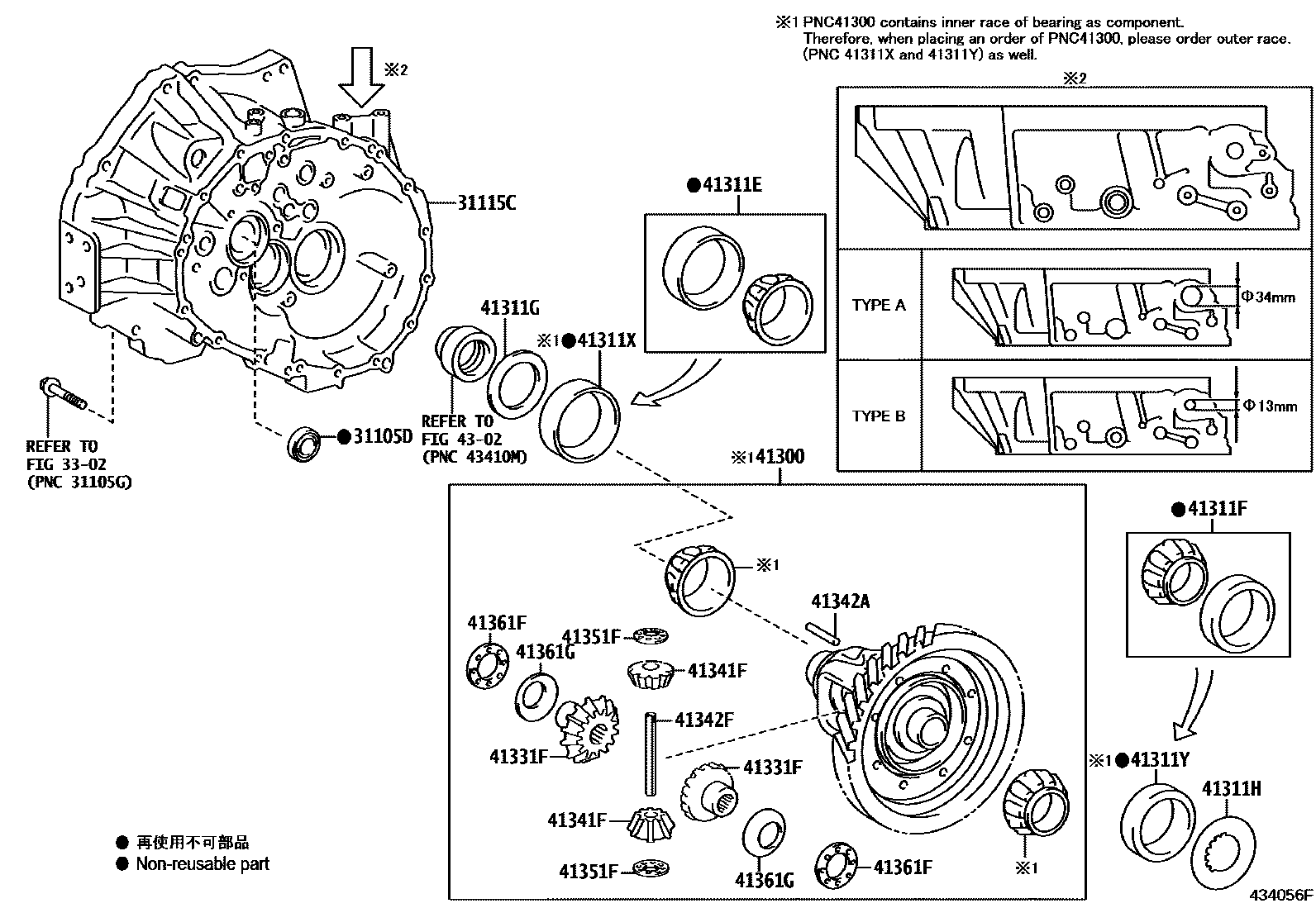

Toyota COROLLA (TUP) — FRONT AXLE HOUSING & DIFFERENTIAL

0001 1EC60 0002 1K311,K313 0003 1EC6D 0004 1K320

31105DSEAL, OIL, NO.1(FOR FRONT TRANSAXLE CASE)

main90311-25030iMZEA11..6F..G;MZEA11..RHD..6F;ZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥270201901-202301

31115CCASE, FRONT TRANSAXLE(MTM)

main31115-05031iZRE210..6F¥36,200201901-201910

TYPE A:REFER ILLUST.

sub31115-05033¥22,700

sub35150-44010¥340

main31115-05033iZRE210..6F..G;ZRE210..RHD..6F..EUR¥22,700201910-202301

TYPE B:REFER ILLUST.

main31115-K0010iMZEA11..LHD..6F..(D,N)202011-202301

3302

41300CASE ASSY, FRONT DIFFERENTIAL, W/RING GEAR

main41300-02070iZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥35,200201901-202301

main41300-02080iZRE210..6F..N..EUR201901-202301

41311CASE, FRONT DIFFERENTIAL

main41301-12224iZRE21#..LHD..CVT..(GEN,RUS)201901-202303

TYPE A:REFER ILLUST.

main41301-12381iZRE21#..LHD..CVT..(GEN,RUS)¥26,300201901

TYPE B:REFER ILLUST.

main41301-12381iZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS)¥26,300202301

41311EBEARING, TAPERED ROLLER (FOR FRONT DIFFERENTIAL CASE FRONT)

main90080-36143iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥1,590201901-202301

main90366-40117iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥2,300201901-202301

main90366-40149iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥1,600202011-202301

41311FBEARING, TAPERED ROLLER (FOR FRONT DIFFERENTIAL CASE REAR)

main90366-44007iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥1,780201901-202301

main90366-44010iMZEA11..CVT..N¥1,600202011-202301

main90366-W0013iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥2,100201901-202301

41311GWASHER, PLATE (FOR FRONT DIFFERENTIAL CASE FRONT)

main90560-41003iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥240201901-202301

T=2.1

main90564-44074iMZEA11..CVT..N¥90202011-202301

T=1.71, MARK E

main90564-44075iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=1.74, MARK F

main90564-44076iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=1.77, MARK G

main90564-44077iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=1.80, MARK H

main90564-44078iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=1.83, MARK J

main90564-44079iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=1.86, MARK K

main90564-44080iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=1.89, MARK L

main90564-44081iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=1.92, MARK M

main90564-44082iMZEA11..CVT..N¥90202011-202301

T=1.95, MARK N

main90564-44083iMZEA11..CVT..N¥90202011-202301

T=1.98, MARK P

main90564-44084iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=2.01, MARK Q

main90564-44085iMZEA11..CVT..N¥90202011-202301

T=2.04, MARK R

main90564-44086iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=2.07, MARK S

main90564-44087iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=2.10, MARK T

main90564-44088iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=2.13, MARK U

main90564-44089iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=2.16, MARK V

main90564-44090iMZEA11..CVT..N¥90202011-202301

T=2.19, MARK W

main90564-44091iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=2.22, MARK X

main90564-44092iMZEA11..CVT..(D,G)..EUR¥90202011-202301

T=2.25, MARK Y

main90564-44093iMZEA11..CVT..TUR;MZEA11..CVT..N..EUR¥90202011-202301

T=2.28

main90564-44094iMZEA11..CVT..N¥90202011-202301

T=2.31

main90564-44095iMZEA11..CVT..N¥90202011-202301

T=2.34

main90564-44096iMZEA11..CVT..N¥90202011-202301

T=2.37

main90564-47001iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥90201901-202301

T=1.73,MARK A

main90564-47002iZRE211..G;ZRE211..RHD;ZRE210..CVT..N..GCC;ZRE210..RHD..CVT..D..GEN;ZRE210..LHD..CVT..D..EUR¥90201901-202301

T=1.76,MARK B

main90564-47003iZRE211..G;ZRE211..RHD;ZRE210..CVT..N..GCC;ZRE210..RHD..CVT..D..GEN;ZRE210..LHD..CVT..D..EUR¥90201901-202301

T=1.79,MARK C

main90564-47004iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥90201901-202301

T=1.82,MARK D

main90564-47005iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥90201901-202301

T=1.85,MARK E

main90564-47006iZRE211..LHD..N;ZRE210..CVT..(G,N)..(EUR,GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS)¥90201901-202301

T=1.88,MARK F

main90564-47007iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥90201901-202301

T=1.91,MARK G

main90564-47008iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥90201901-202301

T=1.94,MARK H

main90564-47009iZRE211..G;ZRE211..RHD;ZRE210..CVT..N..GCC;ZRE210..RHD..CVT..D..GEN;ZRE210..LHD..CVT..D..EUR¥90201901-202301

T=1.97,MARK J

main90564-47010iZRE211..LHD..N;ZRE210..CVT..(G,N)..(EUR,GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS)¥90201901-202301

T=2.00,MARK K

main90564-47011iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥90201901-202301

T=2.03,MARK L

main90564-47012iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥90201901-202301

T=2.06,MARK M

main90564-47013iZRE211..LHD..N;ZRE210..CVT..(G,N)..(EUR,GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS)¥90201901-202301

T=2.09,MARK N

main90564-47014iZRE211..LHD..N;ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥90201901-202301

T=2.12,MARK P

main90564-47015iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥90201901-202301

T=2.15,MARK Q

main90564-47016iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥90201901-202301

T=2.18,MARK S

main90564-47017iZRE211..LHD..N;ZRE210..CVT..(G,N)..(EUR,GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS)¥90201901-202301

T=2.21,MARK T

main90564-47018iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥90201901-202301

T=2.24,MARK U

main90564-47019iZRE211..G;ZRE211..RHD;ZRE210..CVT..N..GCC;ZRE210..RHD..CVT..D..GEN;ZRE210..LHD..CVT..D..EUR¥90201901-202301

T=2.27,MARK V

41311HWASHER, PLATE (FOR FRONT DIFFERENTIAL CASE REAR)

main90564-44039iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.100, MARK 10

main90564-44040iZRE210..6F..G;ZRE210..RHD..6F..EUR¥240201901-202301

T=2.125, MARK 11

main90564-44041iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.150, MARK 12

main90564-44042iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥240201901-202301

T=2.175, MARK 13

main90564-44043iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥240201901-202301

T=2.200, MARK 14

main90564-44044iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥240201901-202301

T=2.225, MARK 15

main90564-44045iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.250, MARK 16

main90564-44046iZRE210..6F..G;ZRE210..RHD..6F..EUR¥240201901-202301

T=2.275, MARK 17

main90564-44047iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.300, MARK 18

main90564-44048iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.325, MARK 19

main90564-44049iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.350, MARK 20

main90564-44050iZRE210..6F..G;ZRE210..RHD..6F..EUR¥240201901-202301

T=2.375, MARK 21

main90564-44051iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.400, MARK 22

main90564-44052iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥240201901-202301

T=2.425, MARK 23

main90564-44053iZRE210..6F..G;ZRE210..RHD..6F..EUR¥240201901-202301

T=2.450, MARK 24

main90564-44054iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥240201901-202301

T=2.475, MARK 25

main90564-44055iZRE210..6F..G;ZRE210..RHD..6F..EUR¥240201901-202301

T=2.500, MARK 26

main90564-44056iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥240201901-202301

T=2.525, MARK 27

main90564-44057iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥310201901-202301

T=2.550, MARK 28

main90564-44058iZRE210..6F..G;ZRE210..RHD..6F..EUR¥310201901-202301

T=2.575, MARK 29

main90564-44059iZRE210..6F..G;ZRE210..RHD..6F..EUR¥310201901-202301

T=2.600, MARK 30

main90564-44060iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥310201901-202301

T=2.625, MARK 31

main90564-44061iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥310201901-202301

T=2.650, MARK 32

main90564-44062iZRE210..6F..G;ZRE210..RHD..6F..EUR¥310201901-202301

T=2.675, MARK 33

main90564-44063iZRE210..6F..G;ZRE210..RHD..6F..EUR¥310201901-202301

T=2.700, MARK 34

main90564-44064iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥310201901-202301

T=2.725, MARK 35

main90564-44065iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥310201901-202301

T=2.750, MARK 36

main90564-44066iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥310201901-202301

T=2.775, MARK 37

main90564-44067iZRE210..6F..N..EUR;ZRE210..6F..D..RUS¥310201901-202301

T=2.800, MARK 38

main90564-44068iZRE210..6F..G;ZRE210..RHD..6F..EUR¥310201901-202301

T=2.825, MARK 39

main90564-44069iZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥310201901-202301

T=2.850, MARK 40

41311XOUTER RACE, TAPERED ROLLER BEARING (FOR DIFF. CASE FRONT)

main90080-36144iZRE210..6F..G;ZRE210..RHD..6F..EUR¥670201901-202301

41311YOUTER RACE, TAPERED ROLLER BEARING (FOR DIFF. CASE REAR)

main90366-W0014iZRE210..6F..G;ZRE210..RHD..6F..EUR¥1,010201901-202301

41331FGEAR, FRONT DIFFERENTIAL SIDE

main41331-0D070iMZEA11..6F..G;MZEA11..RHD..6F;ZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)201901-202301

41341FPINION, FRONT DIFFERENTIAL

main41341-0D070iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)201901-202301

41342APIN, STRAIGHT (FOR FRONT DIFFERENTIAL PINION SHAFT)

main90250-06058iZRE210..6F..G;ZRE210..RHD..6F..EUR¥160201901-202301

41342FSHAFT, FRONT DIFFERENTIAL PINION, NO.1

main41342-52060iMZEA11..6F..G;MZEA11..RHD..6F;ZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥1,260201901-202301

41351FWASHER, FRONT DIFFERENTIAL PINION THRUST

main41351-32010iZRE210..6F..G;ZRE210..RHD..6F..EUR¥120201901-202301

41361FWASHER, FRONT DIFFERENTIAL SIDE GEAR THRUST, NO.1

main41361-22020iZRE210..6F..G;ZRE210..RHD..6F..EUR¥220201901-202301

T=1.00,MARK 02

main41361-22030iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥220201901-202301

T=1.10,MARK 03

main41361-22040iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥220201901-202301

T=1.20,MARK 04

main41361-22140iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥210201901-202301

T=0.95,MARK 14

main41361-22150iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥210201901-202301

T=1.05,MARK 15

main41361-22160iZRE210..6F..G;ZRE210..RHD..6F..EUR¥210201901-202301

T=1.15,MARK 16

main41361-48010iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥190201901-202301

T=0.90,MARK 19

41361GWASHER, CONICAL SPRING(FOR CENTER DIFFERENTIAL SIDE GEAR)

main90208-35001iMZEA11..6F..G;MZEA11..RHD..6F;ZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥240201901-202301

4302

19 parts on this diagram · 4 diagrams in section
