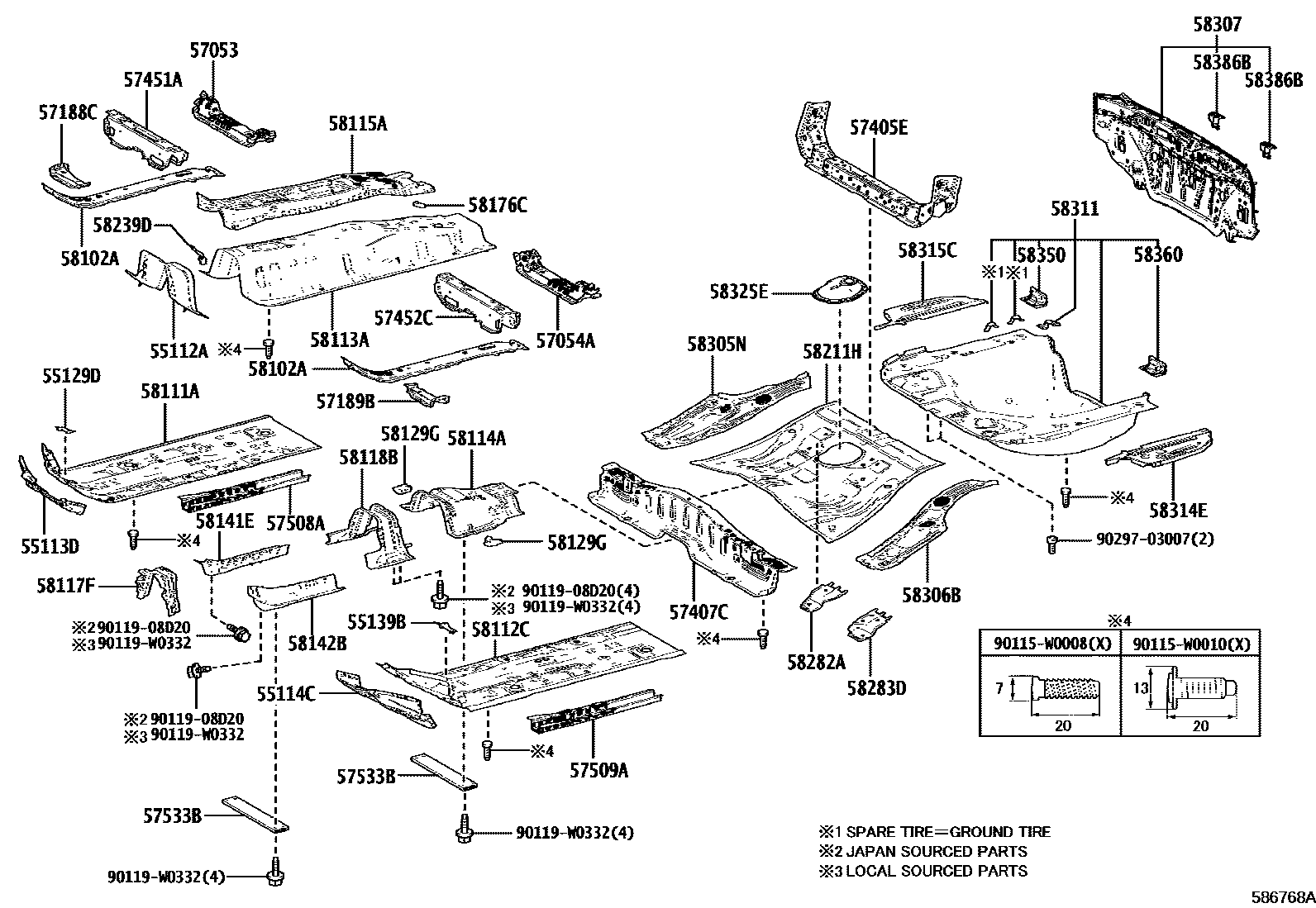

Toyota COROLLA (TUP) — FLOOR PAN & LOWER BACK PANEL

0001 1 0002 1

55112APANEL, DASH, NO.2

main55112-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

55113DPANEL, DASH, LOWER RH

main55113-02040iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

55114CPANEL, DASH, LOWER LH

main55114-02080iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

55129DCOVER, DASH PANEL HOLE, RH

main55129-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

55139BCOVER, DASH PANEL HOLE, LH

main55139-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

57053REINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, RH

main57053-02110iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH

main57054-02100iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

57188CREINFORCEMENT, FRONT SIDE MEMBER EXTENSION, RH

main57188-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

57189BREINFORCEMENT, FRONT SIDE MEMBER EXTENSION, LH

main57189-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

57405EMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.2

main57405-F4010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

57407CMEMBER SUB-ASSY, CENTER FLOOR CROSS, NO.1

main57407-F4010iZWE219201901

main57407-F4020iZRE210..G..EUR;ZRE210..RHD..EUR201901-202211

main57407-F4021iZRE211..RHD;MZEA11..6F..G;ZRE210..D..EUR;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..RHD..CVT..D;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);MZEA11,ZRE211..CVT..(D,G).202211-202301

57451AMEMBER, FRONT FLOOR CROSS, RH

main57451-F4010iZRE21#,ZWE211201901-202010

sub57451-F4011

main57451-F4011iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202011-202301

57452CMEMBER, FRONT FLOOR CROSS, LH

main57452-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

57508AREINFORCEMENT SUB-ASSY, FRONT FLOOR, RH

main57508-02110iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

57509AREINFORCEMENT SUB-ASSY, FRONT FLOOR, LH

main57508-02110iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

57533BBRACE, FRONT FLOOR, CENTER

main57533-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58102AREINFORCEMENT SUB-ASSY, FRONT FLOOR

main58102-02190iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

58111APAN, FRONT FLOOR, RH

main58111-02390iZRE21#,ZWE211201901-201910

sub58111-02391

main58111-02391iZRE210..G..RUS;ZRE210..RHD..GEN;ZRE210..LHD..(D,N);MZEA11,ZRE211,ZWE21#201911-202108

main58111-02392iZWE211,213;ZRE211..RHD;MZEA11..6F..G;ZRE210..D..EUR;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..RHD..CVT..D;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);MZEA11,ZRE211..202109-202301

58112CPAN, FRONT FLOOR, LH

main58112-02140iZRE21#,ZWE211201901-201910

sub58112-02141

main58112-02141iZRE210..G..EUR;ZRE210..RHD..EUR201911-202108

main58112-02142iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202109-202301

58113APANEL, FRONT FLOOR, CENTER

main58113-02180iMZEA11..LHD..D;ZRE210..D..RUS;ZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main58113-02250iZWE219;MZEA11..TUR;ZRE210..CVT..N..EUR;MZEA11..LHD..(D,N)..EUR201901-202301

58114AREINFORCEMENT, FRONT FLOOR PANEL

main58114-02080iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58115AREINFORCEMENT, FRONT FLOOR PANEL

main58015-02260iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58117FPANEL, FRONT FLOOR, REAR LOWER

main58117-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

58118BREINFORCEMENT, FRONT FLOOR PANEL, NO.2

main58118-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58129GBRACKET, FRONT CROSS TO FRONT PANEL MEMBER REINFORCE

main58129-02020iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58141EREINFORCEMENT, FRONT SIDE MEMBER TO FLOOR PAN, RH

main58141-F4011iZRE210..G..EUR;ZRE210..RHD..EUR201901-202406

main58141-F4012iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202407

58142BREINFORCEMNET, FRONT SIDE MEMBER TO FLOOR PAN, LH

main58142-F4011iZRE210..G..EUR;ZRE210..RHD..EUR201901-202406

main58142-F4012iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202407

58176CREINFORCEMENT, PARKING BRAKE BASE, NO.2

main58176-02010iZRE210..D..RUS;ZRE211..LHD..N;ZRE210..6F..N..EUR;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

58211HPAN, CENTER FLOOR

main58211-F4010iZWE219201901

main58211-F4020iZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA11,ZRE211..C201901-202301

58239DBRACKET, CABLE CLAMP

main58239-02040iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58282ABASE, BELT ANCHOR TO FLOOR PAN, NO.3 RH

main58282-F4010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

58283DBASE, BELT ANCHOR TO FLOOR PAN, NO.3 LH

main58283-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

58305NEXTENSION SUB-ASSY, REAR FLOOR TO QUARTER, RH

main58305-02210iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main58305-F4011iZWE219201901

58306BEXTENSION SUB-ASSY, REAR FLOOR TO QUARTER, LH

main58306-02220iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

main58306-F4011iZWE211201901-201909

sub58306-F4012

main58306-F4012iZWE211,213201909

58307PANEL SUB-ASSY, BODY LOWER BACK

main58307-02500iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

58311PAN, REAR FLOOR

main58311-02909iZRE210..N..EUR;MZEA11..LHD..(D,N)201901-202301

main58311-02910iMZEA11..N..EUR;MZEA11..(G,N)..TUR;ZWE219..LHD..(G,N)..(EUR,TUR)202301

SPARE TIRE-GROUND TIRE(ALUMINUM)

main58311-02910iZRE210..D..RUS;ZRE211..LHD..N;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

SPARE TIRE-GROUND TIRE

main58311-02910iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);ZRE211,ZWE219..LHD..N..(GCC,GEN)202301

SPARE TIRE-GROUND TIRE(STEEL)

58314EEXTENSION, REAR FLOOR SIDE PANEL, LH

main58316-02070iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

58315CEXTENSION, REAR FLOOR SIDE PANEL, RH

main58315-02110iZWE219;MZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)201901-202301

58325ECOVER, REAR FLOOR SERVICE HOLE

main58325-F4011iZWE211,213201901

main58325-F4021iMZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)201901-202301

58350REINFORCEMENT ASSY, REAR FLOOR PANEL, RH

main58350-F4010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

58360REINFORCEMENT ASSY, REAR FLOOR PANEL, LH

main58350-F4010iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

58386BBRACKET, REAR BUMPER COVER, NO.2

main58386-02160iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

90115W0008

main90115-W0008¥60

90115W0010

main90115-W0010¥60

9011908D20

main90119-08D20¥80

90119W0332

main90119-W0332

9029703007

main90297-03007¥60

47 parts on this diagram · 2 diagrams in section
